多层带楼梯工业钢平台操作构架

　　这套多层钢制操作构架，是面向车间高位设备运维、产线跨层巡检、仓储高位拣选场景搭建的立体通行作业载体，在重工装配车间、化工装置区、大型设备旁的运维通道设计里十分常见。整体采用方管与型钢拼接成空间桁架式外框架，没有额外的混凝土土建支撑，所有竖向荷载、水平风载与人员走动带来的动荷载，都通过框架节点的焊接或栓接连接传递到四根主立柱，再落地传导至车间地面的预埋钢板或者膨胀螺栓固定点位。

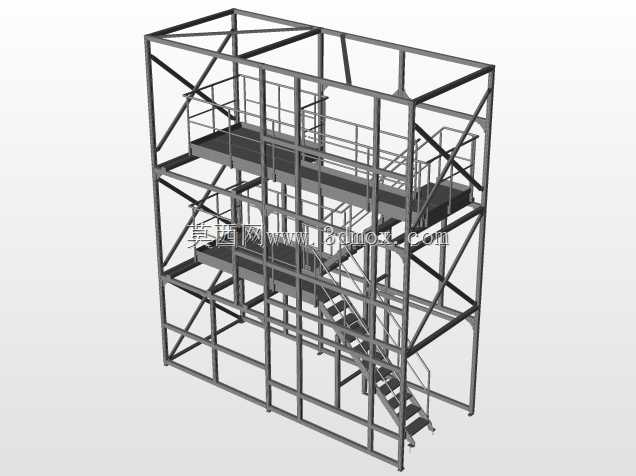

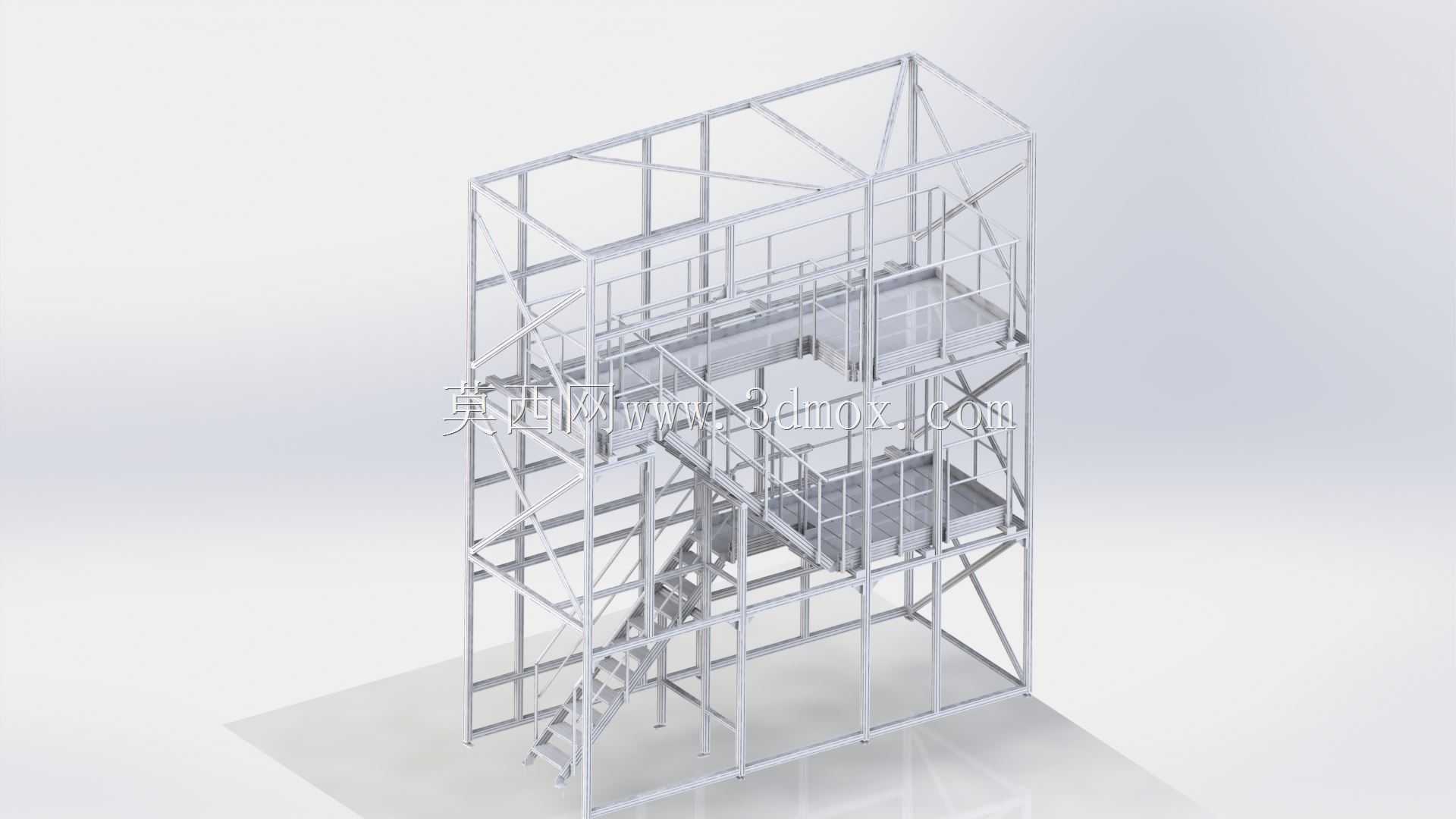

　　从结构布局来看，构架共设置三层作业平面，每层平台都铺满防滑花纹钢板作为行走面，平台临边全部加装了符合安全规范的防护栏杆，栏杆由竖向立杆、两道横向扶手与底部踢脚板组成，避免工具、小件物料从平台边缘坠落。层间通行依靠一套折返式钢制楼梯实现，楼梯踏步采用防滑钢板折弯成型，两侧同样加装连续扶手，楼梯倾斜角度控制在工业运维楼梯常用的45度区间，既保证人员上下通行的步幅舒适，也尽可能压缩楼梯占用的平面空间。外框架的立面交叉斜撑是整个构架抗侧扭的核心，斜撑沿框架四个立面均匀布置，把每层的矩形框格分割成三角形稳定结构，即便人员在平台一侧集中站立、或者车间内有行车运行带来的微振动，整个构架也不会出现横向晃动感。

　　在实际现场布置时，这类钢平台往往会紧贴大型罐体、生产线机架或者高位设备侧边安装，平台的层高会根据需要操作的设备检修口、阀门点位、仪表安装高度逐一匹配，让操作人员站在平台面上时，无需踮脚或者弯腰就可以正对操作工位。框架的立柱落点需要提前和车间地面的管线走向、设备基础位置避让，不能压在地沟、电缆桥架或者预埋管线的正上方；平台外侧和车间墙体、固定设备之间的间隙要控制在安全范围内，间隙过大的位置要额外补装防护栏，防止人员踩空。

　　建模过程中首先要敲定整体的占地边界与总高度，先绘制四根主立柱的定位轴线，再逐层铺设平台的主次梁：主梁直接搭在主立柱之间承担平台面的主要荷载，次梁按间距均匀排布在主梁之间，用来支撑上方的花纹钢板。楼梯的定位需要先确定上下两层平台的出入口位置，再反推楼梯的水平投影长度与踏步级数，保证每一级踏步的高度、宽度尺寸统一，避免出现上下步距不一致的绊脚风险。栏杆的建模要沿着所有平台临边、楼梯侧边连续布置，在平台出入口位置预留对应开口，开口处可后续加装安全门。所有型钢构件的截面规格选取要匹配平台的额定荷载，仅作为人员巡检通道的平台，构件截面可适当精简，如果平台上还要放置小型工具柜、便携检修设备，则需要相应加大型钢壁厚与截面尺寸，节点位置的加劲板也要同步补强，避免长期受载后出现焊缝开裂、构件变形的问题。整个构架所有外露钢结构件后续都可做除锈喷漆或者热浸锌处理，适配车间内多粉尘、少量腐蚀介质的使用环境。
