可调高度车间物料转运四轮推车

　　这类四轮转运推车主要面向车间内部短距离物料周转，常见于钣金加工、装配工位、维修班组和仓储分拣区域。它不是单纯的平板小车，而是采用两端高立框、中间低承载面的框架结构，使长形工件、工装板、箱体或半成品能够落在低位区域，两侧立框起到侧向限位和推移受力点的作用。操作人员在通道内转向、对位或停靠时，可以直接扶持端部框架，施力路径更接近车体对角线，推起来比单侧矮护栏小车更稳。

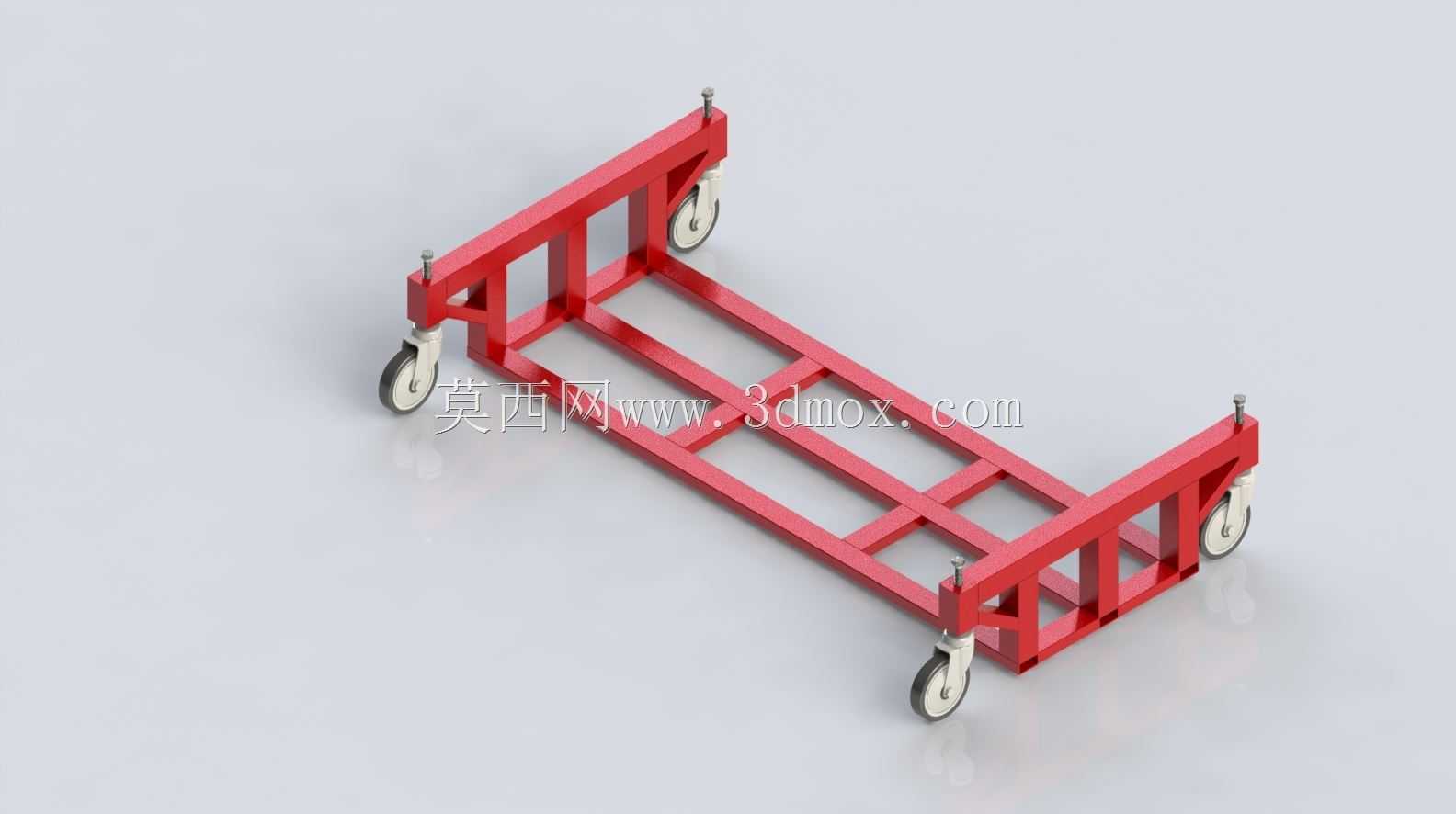

　　从结构上看，车体主体由矩形钢管拼焊而成，两根外侧纵梁贯穿前后，中间布置多道横向撑梁，形成格栅式承载平台。这样的布置兼顾了自重与刚性：若整块钢板铺底，虽然外观平整，但空载移动笨重，且下方积屑、积液不易清理；采用方管格栅后，托盘、周转箱或长条料件可直接跨放在梁上，接触面压强集中在梁线位置，框架受力明确，焊后变形也更容易控制。两端立框并非装饰件，它们与纵梁、斜撑组成门形受力单元，脚轮安装座就布置在立框下端附近，推移时的水平力能够通过立框直接传到轮组，减少中间平台承受的扭转。

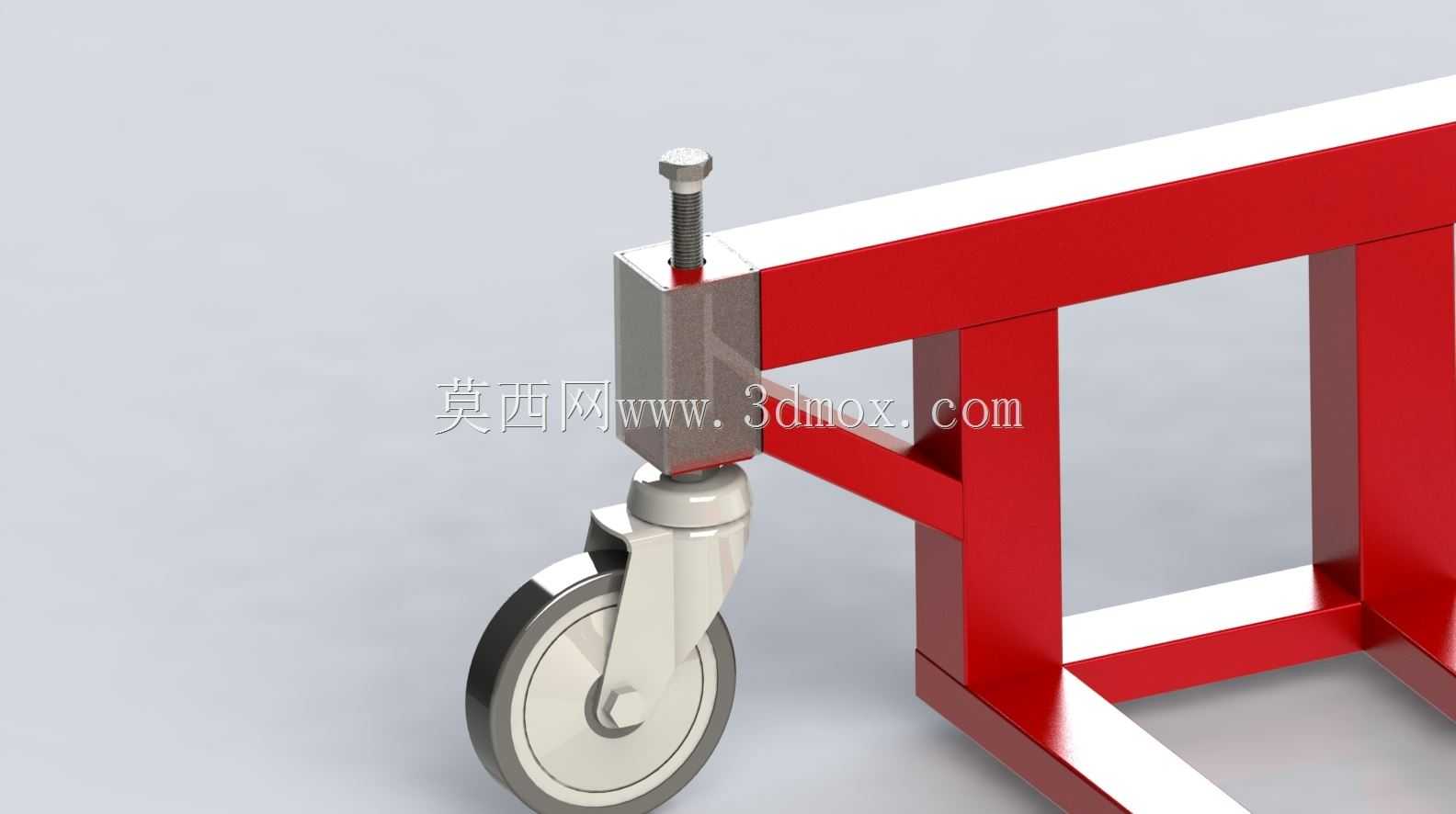

　　高度调节是该工装的一个实用点。端部立柱上预留了竖向连接与锁付位置，可根据搬运对象的离地高度、工位接料高度或人员操作高度调整支撑关系。对于需要与工作台、检验台、货架边缘短暂对接的场景，合适的承载高度能减少反复抬举；对于运输较高、重心偏上的工件，则可降低有效承载面，让整车重心下降。设计时需要注意，调节位置不能只靠单侧螺栓承受剪力，通常应让插管与外套管之间形成足够搭接长度，锁销或螺栓承担定位作用，管壁接触面承担主要弯矩，避免轮架在急停时出现晃动。

　　四个脚轮采用带支架的万向轮形式，轮径选择偏向车间常规地坪使用。轮支架上方与红色框架下端连接，安装板需要贴合方管端面或补强板；若直接焊在薄壁管侧壁，长期斜向推行容易把连接点撕裂。较合理的做法是在轮轴受力区域增加内衬板或封头板，使螺栓拉压、冲击载荷分散到相邻杆件。脚轮布置在车体四角外侧，可减小转弯半径，也让整车在越过地坪接缝、门槛或电缆桥盖时，轮组不会先撞击框架下缘。

　　实际建模时，框架外形可按长条形周转车思路处理：总长优先满足常见工位器具和板材的纵向放置，宽度控制在车间通道、电梯门或工序间门洞可通过的范围内；低位承载面高度要结合脚轮半径、方管截面和最小离地间隙确定，两端立框高度则以人工扶持舒适、物料不易侧翻为边界。若现场需要两面停靠，立框顶部不宜形成尖锐外伸件，端部螺栓和调节结构应尽量收在杆件轮廓内，防止经过人员工位时勾挂衣物或管线。

　　焊接顺序也会影响最终尺寸。先在工装平台上定位底部纵梁和横梁，点固后检查对角线，再焊接两端立框与斜撑，最后整体安装脚轮支座。若先把四个轮座焊死再拼框架，累积误差会导致轮子着地不均，推行时出现三点承重、跑偏或轮面偏磨。模型中把方管切口、补强板、轮架安装孔和调节孔位都建出来，能够直接服务于下料、焊接和装配校核，也便于后续根据不同载荷改型轮距、框高和平台跨度。
