雕花镂空金属装饰板三维结构

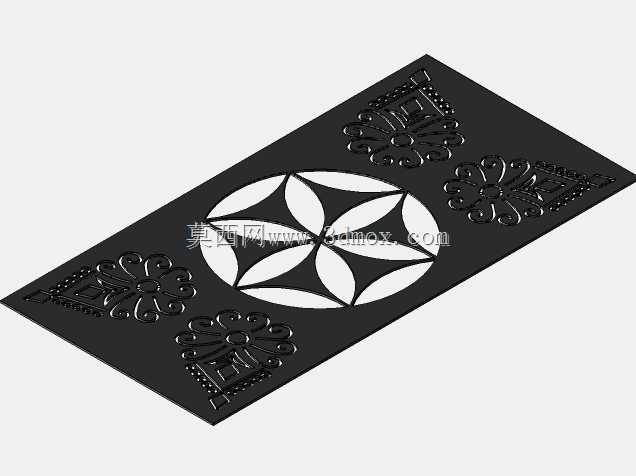

　　该作品呈现的是一块带有中心圆形花纹与四角对称装饰纹样的薄板构件，整体以平板为基础，通过镂空、压纹和局部浮雕式轮廓形成较强的装饰性。板面主体为矩形，中心区域采用圆形构图，内部由多片弧形叶片状开孔交错组成，形成类似花瓣或几何轮辐的视觉效果。四周纹样沿板面对角方向布置，花纹包含卷草、圆点、折线边框和对称装饰单元，既承担视觉引导作用，也使整块板在安装后具有明确的方向性。从结构角度看，这类构件常用于设备外罩、灯具遮光板、展示面板、墙面装饰片、箱体通风盖板或工艺隔断。其核心功能并不局限于遮挡，而是通过开孔面积和花纹分布控制透光、透气与视觉遮挡比例。中心圆形开孔密度较高，光线穿过时会形成连续而柔和的图案；四角纹样开孔相对细碎，

　　可在保持板面完整性的同时增加局部通透性。若作为灯具面板，花纹边缘需要重点处理毛刺和反光方向；若作为设备护罩，则要兼顾通风面积、手指触及风险和外部冲击承载。建模时应先确定板材外轮廓与厚度，再建立中心圆形基准。中心花纹适合用草图驱动，以圆弧、样条线和阵列关系构成叶片轮廓，保证各开孔之间留有均匀的实体筋位。四角装饰纹样可按一个角完成后进行镜像或旋转复制，这样能控制图案一致性，也便于后期修改花纹密度。需要注意的是，镂空区域之间的连接桥不能过窄，否则在激光切割、水刀切割或冲压后容易产生变形；板边到花纹外轮廓之间也应保留足够封边宽度，避免搬运和紧固时出现撕裂。外形边界方面，矩形板的长宽比例应结合实际安装框体确定，模型中花纹占据板面主要区域，

　　但四周边缘仍保留平整带，这一区域可用于螺钉固定、折边、焊接或嵌入型材槽。若采用螺钉固定，孔位宜布置在花纹外侧的实体带上，并与边缘保持合理距离；若采用嵌入式安装，则侧板厚度需与卡槽间隙匹配，预留热膨胀和表面处理膜厚。对于需要折弯成罩体的场景，雕花区应避开折弯线，防止开孔造成折弯开裂或回弹不均。板面的深色效果可理解为表面处理后的视觉表现，实际加工可选用冷轧钢板、铝板、不锈钢板或铜板。薄板材料不同，后续工艺差异明显：不锈钢适合激光切割后拉丝或喷涂，铝板重量轻且适合阳极氧化，冷轧板成本较低但常需喷塑防锈，铜板则更偏向装饰艺术件。花纹中较细小的圆点和卷曲轮廓对切割工艺有要求，过小的内轮廓可能导致刀具或光束热影响集中，

　　设计时应保证最小孔宽和最小缝宽不低于板材厚度的一定比例。安装边界上，该构件既可单独作为平面装饰片，也可与框架、背板、灯带或外壳组合。用于灯具时，板后光源距离会影响投影清晰度，距离过近花纹阴影锐利，距离较远则光影更柔和；用于设备通风罩时，应复核开孔率是否满足散热需求，同时避免大尺寸孔洞正对运动部件或带电部位。若用于建筑装饰隔断，还需考虑板片加强方式，例如周边折边、背部加强筋或多板拼接，防止薄板在大面积使用时产生鼓响和挠曲。三维结构处理上，镂空花纹不应只停留在贴图效果，而应形成真实切除特征，便于输出展开尺寸、切割路径和装配干涉检查。板面上凸起或压印的装饰线条可通过浅拉伸、压花或蚀刻实现，若采用钣金制造，凸起高度受材料延伸率限制，过深纹路会在尖角处产生应力集中。整体设计在装饰性与可制造性之间取得平衡：中心图案负责形成主要视觉焦点，四角纹样负责丰富板面节奏，边缘实体带负责安装与承载，开孔区域负责透光通风。实际投产前，还应结合板材厚度、切割公差、表面处理和固定方式对最小筋宽、孔边距、折弯余量及装配间隙进行复核。
