克利普斯脉冲体盒式传感安装座

　　这套盒式脉冲体结构件，在产线工位里常作为小型传感触发、工位到位检测的安装载体使用，多见于通讯类工装夹具、小型自动化检测台的定位工位。实际落地场景里，它既可以作为接近开关的外置防护壳体，把感应元件完全收纳在盒腔内部，避免车间里的切削液飞溅、金属碎屑磕碰损坏探头；也可以在小型手动工装里充当定位挡块，配合工位上的触发销完成工件到位的信号反馈，替代零散的传感器安装支架，减少工位上零散零件的装配数量。

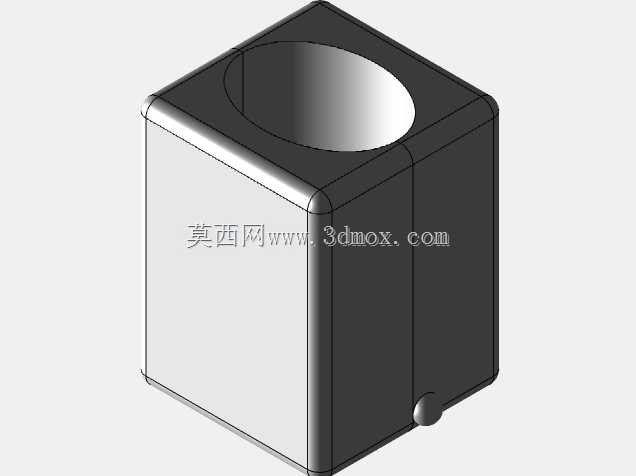

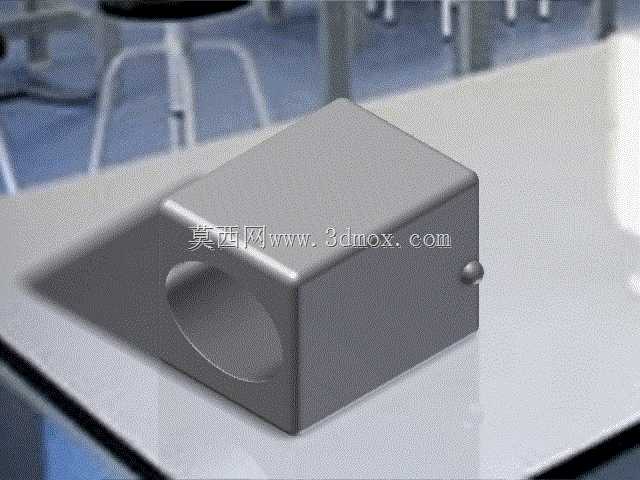

　　从结构设计思路来看，整体采用一体化方块式壳体造型，没有多余的外伸悬臂，所有棱边都做了小半径圆角过渡，一方面是避免装配时锐边划伤操作人员，另一方面方块构型的刚性远优于折弯钣金支架，在频繁受到工件轻微碰撞的工位上，不会出现支架变形导致传感器感应位置偏移的问题。壳体侧面开设的大直径圆孔，是传感器探头的穿装通道，孔径按照常用的圆柱型接近开关、光电传感器外径预留配合间隙，探头从圆孔装入后，可以通过盒腔内部的卡环或者紧定螺钉固定，感应端面可以根据实际检测距离调整伸出长度，适配不同厚度工件的检测需求。壳体另一侧预留的小型侧凸轴结构，是整个脉冲体的铰接安装位，这个小轴颈可以直接卡入工装基板的对应铰孔内，让整个盒体可以绕轴小角度摆动，在工件推送到位时，盒体被工件轻微推动绕轴偏转，盒内的感应元件同步触发信号，相当于把机械触碰动作和传感检测集成在同一个零件上，不需要额外设计摆杆和复位结构。

　　安装边界方面，方块主体的长宽高比例接近紧凑的立方构型，底面为完整的平面，既可以通过底面直接锁付在工装安装板上，也可以依靠侧凸轴做铰接悬挂安装。如果采用底面固定的方案，只需要在盒体底面预留两个沉头安装孔，锁付螺丝后整个壳体和安装板完全贴合，不会出现安装翘曲；如果采用铰接方案，侧凸轴的轴径和安装支座的铰孔采用小间隙配合，轴端可以加装卡簧限位，防止盒体在摆动过程中从支座内脱出。盒体的内部空腔尺寸完全围绕常用的小型传感器外形设计，腔壁厚度均匀，既保证了壳体的抗冲击强度，也不会因为壁厚过大造成整体重量超标，哪怕是在高速往复运动的移动工装上安装，也不会因为惯性过大产生额外的振动载荷。

　　在实际选型适配的时候，这个结构件可以兼容两种检测逻辑：固定安装时，盒体锁死在工位侧方，工件移动到圆孔前方时，盒内传感器直接检测工件端面，输出到位信号；摆动安装时，盒体初始位置在工件输送路径上，工件推送过来触碰盒体侧面，盒体绕侧轴偏转，盒内预先设置的触发点和固定在机架上的感应块对齐，输出机械到位的确认信号，两种安装方式不需要修改主体结构，只需要调整内部传感器的布置位置即可。壳体的方块外形也方便在外部加装防护盖板，把所有接线接头都收纳在盒腔内部，走线从壳体背面的预留线槽引出，完全避免工位上的管线外露被工件刮扯。和常见的钣金弯折传感器支架相比，这种一体化盒式脉冲体的装配公差更容易控制，传感器的感应位置在零件加工完成后就已经由圆孔和轴颈的位置度确定，不需要装配时反复调整探头角度，批量换型的时候直接整体替换即可，大幅减少工位调试的耗时。针对车间里的多粉尘、多油雾环境，盒体合装后可以在接缝处加装密封胶条，达到基础的防尘防溅等级，就算长期在冲压、组装工位旁使用，内部的传感元件也不会被污染物覆盖误触发。
