滑模摊铺机配套混凝土成型模具结构

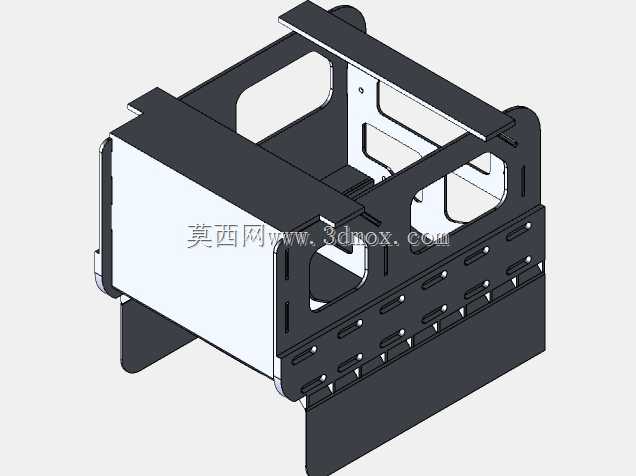

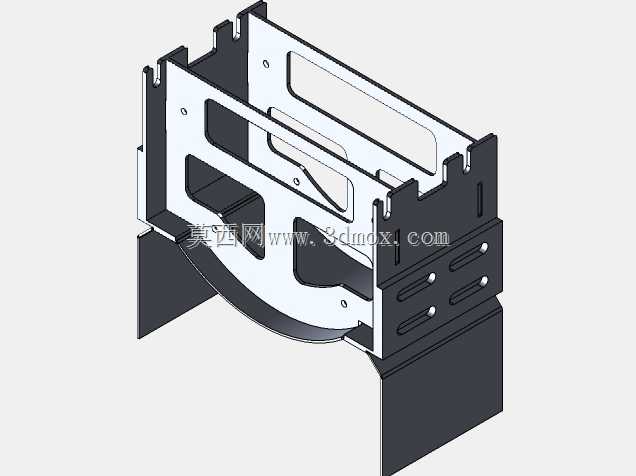

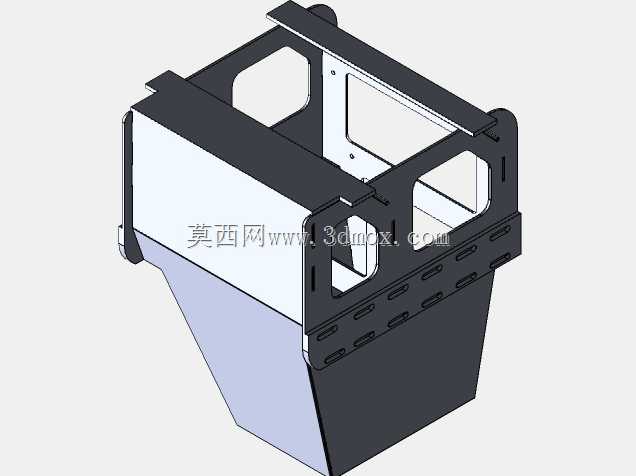

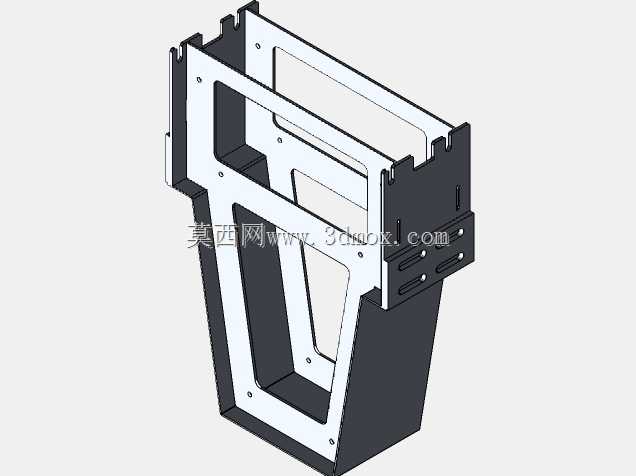

　　该模具面向道路滑模摊铺施工中的连续混凝土成型作业，核心作用是把搅拌运输车或前置布料机构送入的新拌混凝土约束成设计断面，并在摊铺机行进过程中完成挤压、整平与初步塑形。结构本体采用厚钢板折弯后组焊，整体呈上口开放、下口收束的斗状通道：上部为受料腔，侧壁向外扩出并带加强翻边，便于承接来料并减少撒漏；中部通过多道横向隔板和纵向肋板形成刚性框架，承受混凝土堆载和振捣传递的交变载荷；下部逐步过渡到成型口，断面尺寸与路缘石、边沟、防撞墙或其他带状构造物的外形相匹配。

　　从现场使用逻辑看，模具不是孤立料斗，而是滑模摊铺机工作装置的一部分。前端需要与机架、升降调节机构、振捣棒或振动梁布置空间协调，后端则贴近成型路面，保证出口底面与行走基准平行。模型中侧壁预留的长圆孔、开槽和安装耳板，主要用于螺栓固定、位置微调以及磨损后的快速更换；顶部框架的开口既方便观察料位和清理余料，也为焊接加工时进入内部施焊提供操作空间。

　　设计思路上，这类模具优先保证成型断面稳定和耐磨寿命。受料区采用较大倾角，使混凝土在自重和振动作用下连续向下流动，避免起拱、堵料；成型区则缩小间隙，通过侧板和底板对混合料产生约束挤压。外露边缘承受物料冲刷最严重，实际制造时常在出料口、底边和转角处堆焊耐磨层或附加可更换衬板，主体框架仍选用普通焊接结构钢，以控制重量和制造成本。模型表达的横竖肋板并非单纯装饰，它们把大面积薄板分隔成较小格区，可降低侧板鼓胀和焊接变形，也能在振捣工况下减少共振。

　　外形与安装边界需要在整机布置阶段反复核对。模具宽度决定摊铺成型构造物的顶部或基础宽度，高度方向则受摊铺机悬挂行程、履带接地位置及路面纵坡影响；上口外扩尺寸不能与布料皮带、螺旋送料器或主机横梁发生干涉，下口必须留出抹平板、侧向支撑和传感器触杆的安装位置。若用于路缘石作业，出口断面还要考虑混凝土坍落后的微膨胀和表面收光余量；若用于排水沟或防撞墙，则应增加侧向抱紧和顶部压料结构，防止高速摊铺时物料回弹。

　　加工工艺方面，板材经激光或等离子切割下料后进行折弯，关键侧板采用定位胎架拼焊，先焊内部加强筋再焊外部连接耳，能够有效控制角变形。焊后需对成型通道内表面打磨平顺，清除焊瘤和突变台阶，否则混凝土通过时会产生拉痕、孔洞甚至卡料。长圆孔的设置允许模具相对机架横向、竖向微调，以适应不同模具更换和施工标高变化；吊装或翻转时，顶部框架可作为临时受力点，但正式起吊仍应按焊接工艺规范校核补强。

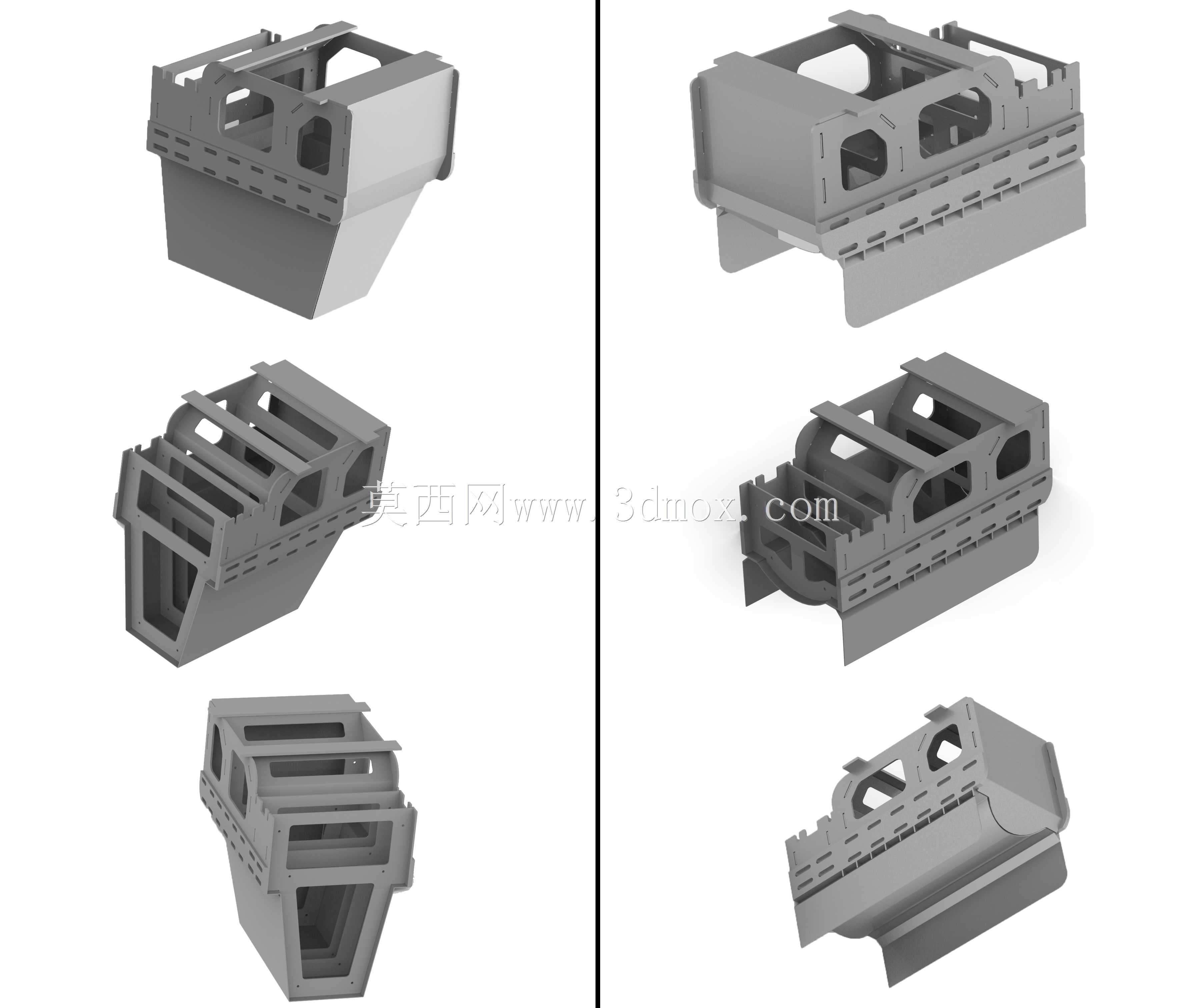

　　在三维建模和选型校核中，应重点检查料流通道是否存在倒坡、窄缝和死角，加强筋是否与振捣棒维护空间冲突，连接孔位是否与通用滑模机架孔系一致。对于多品种施工单位，还可把成型口段设计成可替换模块，上部受料框架保持通用，仅更换下口模板即可完成不同断面构造物施工，从而减少备件数量并提高现场转场效率。
