工业用搭扣式过中心锁紧夹具结构设计

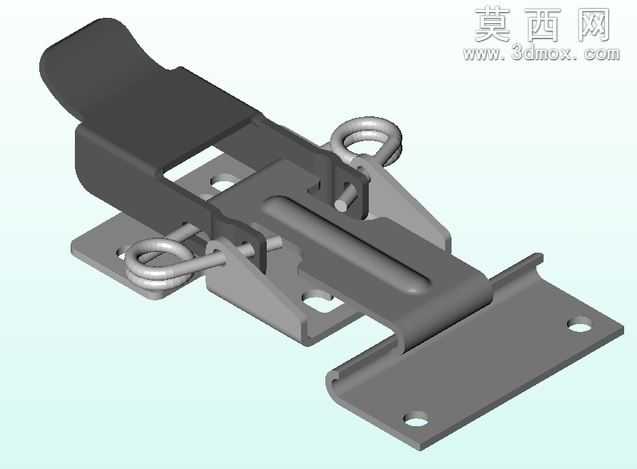

本模型为工业搭扣式过中心锁紧夹具，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工的公差配合逻辑，对各活动部件的运动间隙进行了合理预留，确保模型可完整模拟真实搭扣的开合锁紧动作。模型整体采用钣金折弯与冲压件的结构特征还原，主体底座为带安装孔的平板折弯结构，建模时通过钣金特征模块生成折弯圆角、让位缺口与安装定位孔，还原了五金冲压件的成型工艺特征；锁紧压臂采用带加强筋的长条形钣金结构，通过拉伸、切除特征构建压臂的让位槽与受力加强结构，确保压臂在锁紧状态下的结构强度表现；两侧的拉环连接件采用螺旋扫描特征构建弹簧钢线材的环形结构，还原了拉环与压臂、底座之间的铰接配合关系，铰接轴部位采用同轴心配合约束，可实现拉环的灵活转动。材质渲染方面，对不同部件进行了差异化材质赋予：主体钣金件采用哑光喷塑金属材质，调整材质的粗糙度与金属度参数，还原工业五金件的表面质感；弹簧拉环采用亮面镀锌钢材材质，添加细微的表面划痕与镀层反光效果，提升模型的真实感；活动铰接部位添加轻微的磨损质感，模拟实际使用中的接触摩擦痕迹。结构设计上采用过中心锁紧的经典机械原理，当压臂下压越过受力死点位置后，可实现无额外锁止的自锁紧效果，避免使用过程中受振动意外松脱，底座的两个安装孔可通过螺栓将搭扣固定在设备机架上，压臂前端的勾合结构可与配套的挂钩件配合，实现箱门、设备盖板的快速压紧与开启。建模过程中对所有活动部件进行了运动干涉检查，调整了压臂与底座之间的让位间隙，确保开合过程中无部件碰撞，各折弯部位的圆角参数符合五金冲压的工艺要求，避免出现无法加工的尖锐内角，整体结构紧凑，锁紧力分布均匀，可直接用于工业设备的快开结构设计参考，也可用于装配仿真、产品宣传渲染等场景。
