三爪式轴承拉拔拆卸工具结构设计

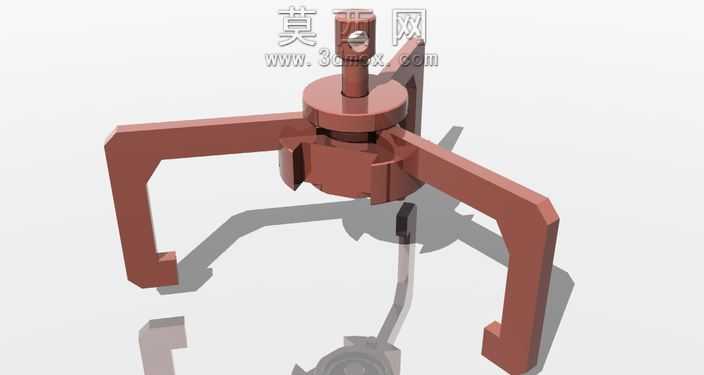

本模型为三爪式轴承拉拔拆卸工具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械维修工具的实际尺寸比例与装配逻辑，确保各部件之间的运动干涉校验完全符合实际使用需求。模型整体采用金属材质渲染，主体结构选用高强度合金钢材质设定，表面做哑光金属质感处理，还原工业级五金工具的真实质感，旋转连接部位做了细微的金属光泽区分，突出装配间隙与活动结构的层次。结构设计上采用中心螺杆驱动的三爪同步收拢结构，中心螺杆端部设置顶接端头，适配不同轴端的顶靠定位需求，三个拉爪沿中心座呈120度均匀分布，拉爪端部设计有向内弯折的钩形结构，能够牢固勾住轴承内圈或外圈的端面，避免拉拔过程中滑脱。中心座与拉爪之间采用销轴铰接结构，保证拉爪可随螺杆旋进过程中自适应调整开合角度，适配不同直径规格的轴承拆卸作业，中心螺杆与中心座之间采用梯形螺纹传动，具备良好的自锁性能与传力效率，能够将旋转扭矩平稳转化为轴向拉拔力。设计思路围绕轴承拆卸作业的实际工况展开，充分考虑维修场景中操作空间受限、轴承配合过盈量较大的使用痛点，三爪同步受力的结构能够保证拉拔过程中轴承受力均匀，避免拆卸过程中对轴件或轴承造成额外损伤，整体结构无冗余部件，所有活动部件均做了圆角过渡处理，既提升了工具的结构强度，也避免使用过程中尖锐边角造成的操作划伤。建模过程中对每一处装配配合面都做了公差预留设定，铰接孔与销轴之间设置合理的转动间隙，螺纹副之间设置标准配合公差，保证模型可直接用于后续的工程图导出、3D打印验证或者实物加工参考，渲染阶段通过不同灰度的金属材质区分固定部件与活动部件，搭配柔和的工业环境光，清晰展现各部分的结构连接关系与运动逻辑。
