车载式高速跑道清扫作业设备三维设计

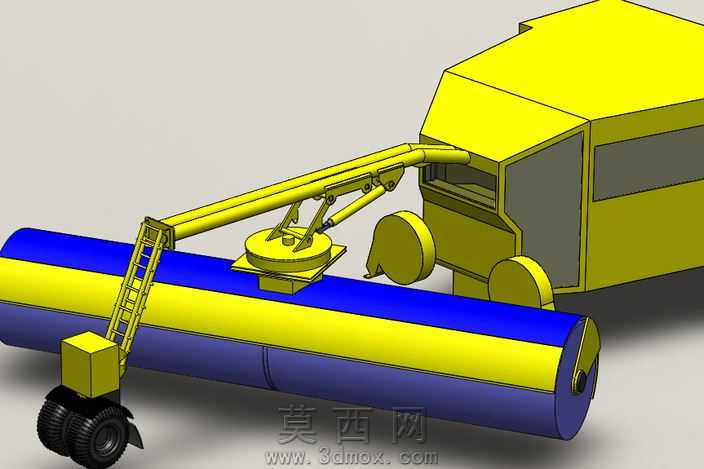

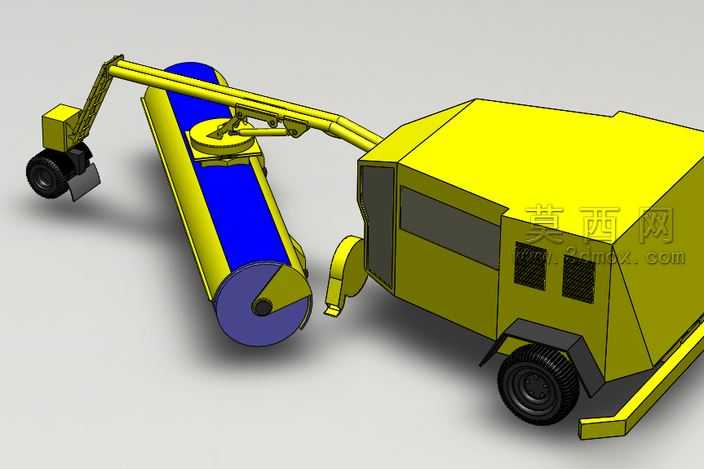

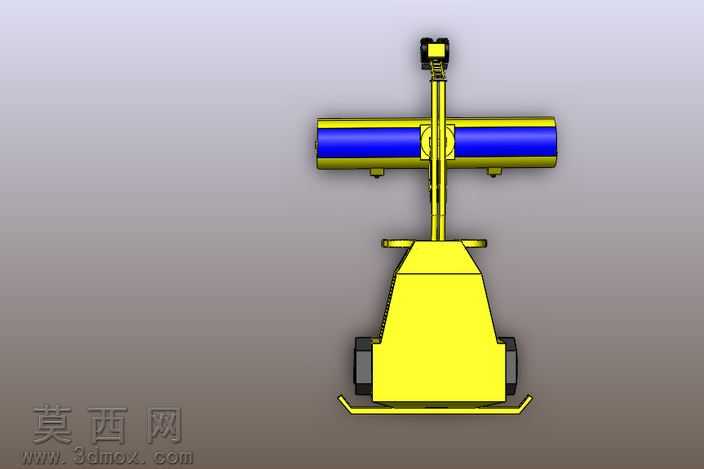

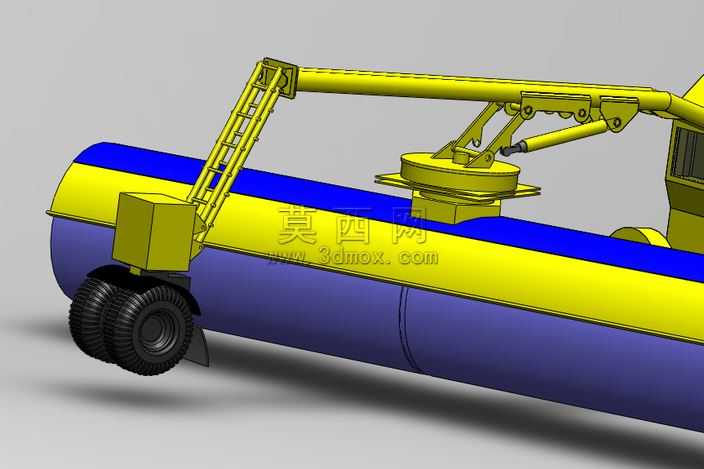

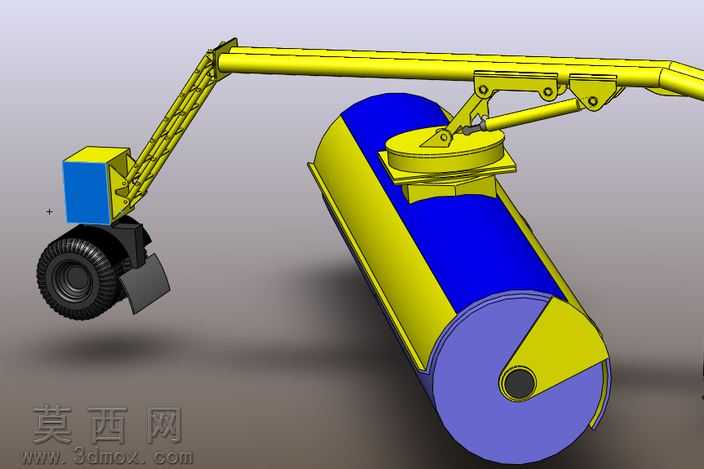

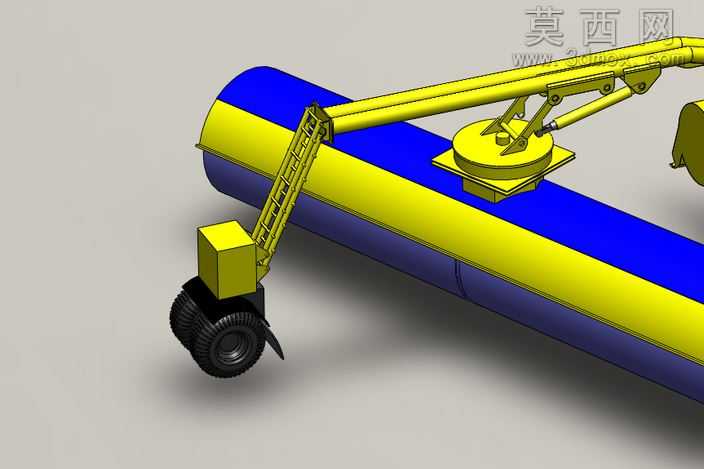

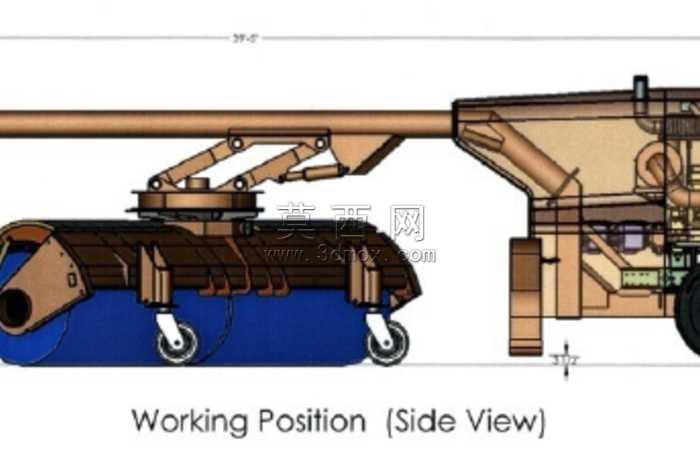

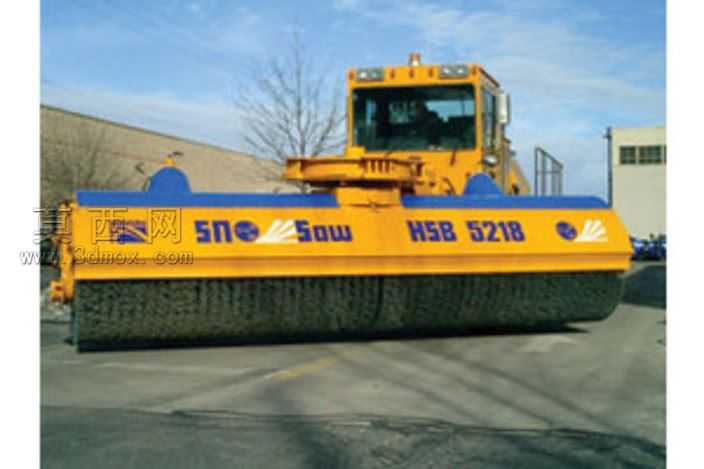

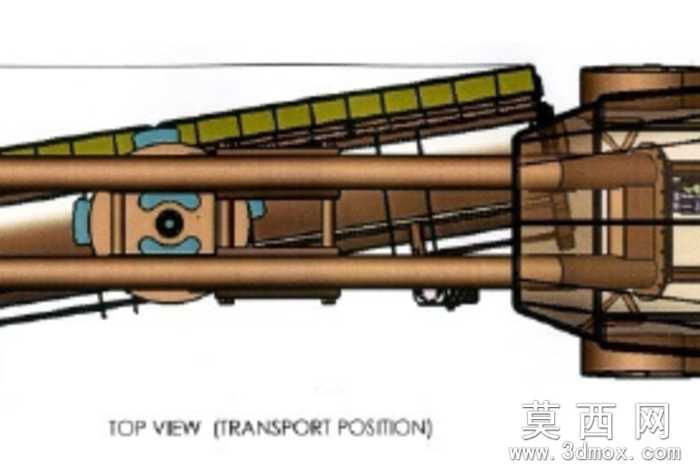

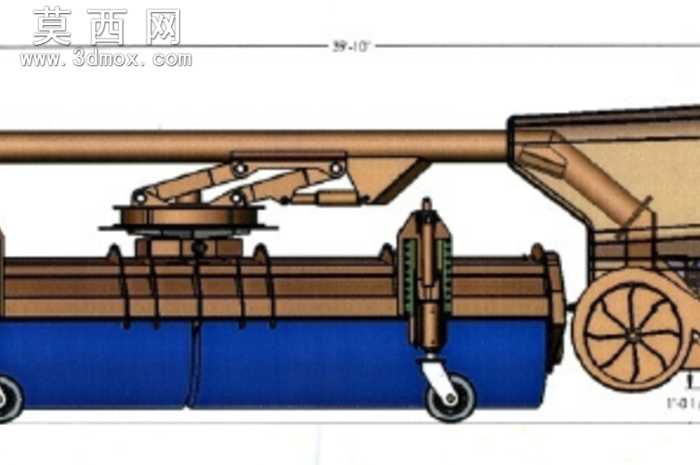

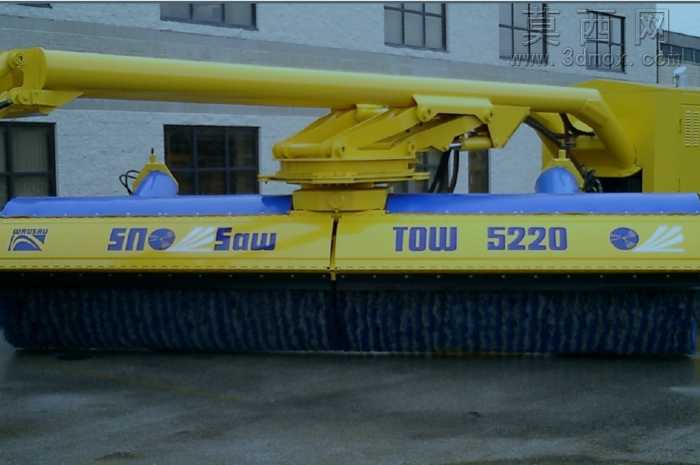

本作品为车载式高速跑道清扫作业设备的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从整体装配逻辑到单个零件细节均做了严谨的结构还原。模型主体采用承载式卡车底盘作为搭载基础，对驾驶室的轮廓、车窗分区、轮组结构做了符合工业设计规范的建模处理，驾驶室与后部作业机构的连接位置做了结构强化的细节设计，还原了真实作业车辆的承载布局。核心作业机构部分，重点还原了大直径滚扫辊筒的结构，辊筒采用分段式设计，外层设置清扫作业刷体结构，辊筒两端做了转动支撑与传动连接的结构建模，保证滚扫作业的转动逻辑符合机械原理。连接驾驶室与滚扫辊筒的多自由度机械臂是建模的重点部分，依次完成了回转支撑底座、多节臂杆、液压驱动油缸、连接铰点的结构搭建，每处铰点都设置了符合转动副要求的配合结构，机械臂侧面还搭载了爬梯结构，还原了设备维护作业的配套设计。滚扫辊筒前端设置了辅助支撑轮组，采用双轮胎布局的支撑结构，搭配侧边的清扫辅助装置，保证作业过程中辊筒与路面的距离稳定可控。材质渲染阶段，对车身主体采用工程黄的金属漆材质，还原工程作业车辆的标准配色，滚扫辊筒采用蓝黄分色的硬质工程塑料与耐磨橡胶材质区分，轮胎采用黑色耐磨橡胶材质，金属结构件做了哑光金属质感处理，液压杆件做了镀铬亮面材质区分，玻璃部件采用半透明带反射效果的材质，整体渲染效果贴近真实设备的视觉质感。设计思路围绕高可靠性、易操作、高牵引性能的需求展开，在结构设计上兼顾了跑道清扫、积雪归集、直推维修的功能需求，各部件的装配关系符合机械设计的公差与配合要求，整体模型完整还原了该型高速跑道清扫设备的全部结构特征，可用于结构展示、作业原理演示、改装设计参考等场景。
