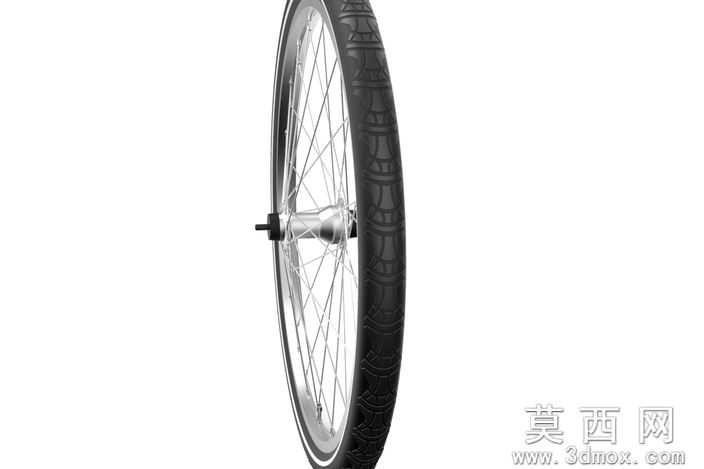

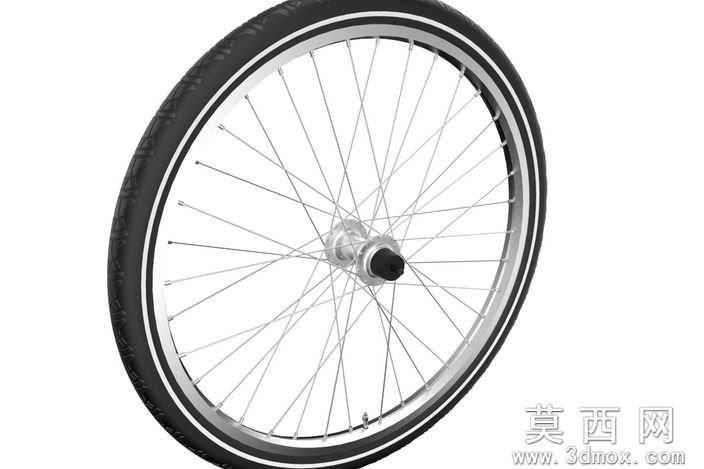

26英寸城市自行车轮组轮胎三维设计模型

本模型为26英寸城市自行车后轮轮组与配套fat-ish轮胎的完整三维设计成果，建模全程基于SolidWorks2012平台完成，整体建模逻辑遵循自行车轮组的真实生产装配流程展开。建模初期首先完成轮组核心基准参数设定，将轮组标称直径设定为标准26英寸规格，辐条端距基准值设定为130毫米，所有核心尺寸参数均开放在对应草图节点中，使用者可根据实际设计需求直接进入Sketch1节点修改轮径参数，进入Sketch6节点调整辐条间距数值，无需重构整体模型即可完成不同规格轮组的快速适配。

参数化建模阶段，首先完成花鼓主体、轴芯、锁紧端盖的实体建模，还原城市自行车花鼓的培林安装位、辐条挂接台结构；随后通过圆周阵列命令完成全部辐条的排布建模，初始建模状态下辐条存在单侧偏移的特征，使用者可直接进入Sketch6节点执行对称约束操作，即可快速修正辐条排布角度，解决初始版本中部分辐条形态异常的问题；之后完成双层铝合金车圈的建模，还原车圈的胎唇卡槽、辐条孔位、刹车边结构；最后完成外胎建模，还原城市通勤胎的细纹排水胎纹、胎侧防擦线、胎唇钢丝加强层的细节结构。

渲染材质配置上，模型针对不同部件匹配了对应真实材质：轮胎部分采用哑光黑色橡胶材质，调整材质粗糙度还原橡胶的磨砂质感，添加细微的凹凸纹理模拟真实轮胎的表面颗粒感；车圈部分采用亮面抛光铝合金材质，添加轻微的反射效果还原金属车圈的光泽；辐条采用镀锌高碳钢材质，设置高反光度还原钢丝辐条的亮面质感；花鼓部分采用铝合金主体搭配黑色橡胶端盖、金属锁紧螺母的分层材质，轴芯部分采用哑光发黑钢材材质，整体渲染效果贴近真实城市自行车轮组的视觉表现。

结构原理上，本模型完整还原了城市自行车轮组的受力传导逻辑：花鼓作为核心承载部件连接车架后叉，通过辐条的拉力将载荷均匀分散到整个车圈上，轮胎通过胎唇卡入车圈卡槽实现密封与固定，骑行过程中轮胎通过形变缓冲路面颠簸，车圈保持整体圆度保证滚动顺畅，所有部件的装配关系完全符合真实轮组的配合公差，可直接用于轮组受力仿真分析。

软件兼容方面，模型除原生SolidWorks2012格式文件外，还同步导出了STL、STEP/IGES等通用三维格式，STL格式可直接导入切片软件用于3D打印样件制作，STEP/IGES格式可兼容UG、Pro/E、CATIA等绝大多数主流三维设计软件，不存在版本不兼容、特征丢失的问题，不同软件平台的使用者都可以直接编辑修改模型参数。

研发教学应用层面，本模型可用于自行车设计研发环节的轮组匹配验证，帮助设计人员快速验证不同轮径、不同辐条排布下的轮组与车架的适配性，缩短新品研发周期；也可作为机械设计教学的典型案例，用于讲解圆周阵列命令、参数化草图设计、装配体配合关系的实操技巧，帮助学习者掌握轮类回转零件的建模思路；还可用于自行车维修培训的结构演示，帮助学员直观理解轮组的内部构造与装配逻辑。需要说明的是，本模型为适配城市自行车通用尺寸的参考模型，并非完美还原某一市售量产轮组的全部细节，辐条部分的初始偏移特征可通过简单的对称约束快速修正，模型整体配重经过合理设置，可直接用于装配体的运动仿真演示，建议使用者在进行轧制相关仿真时，可对模型最后几个特征节点进行微调，以获得更贴合实际工况的仿真结果。
