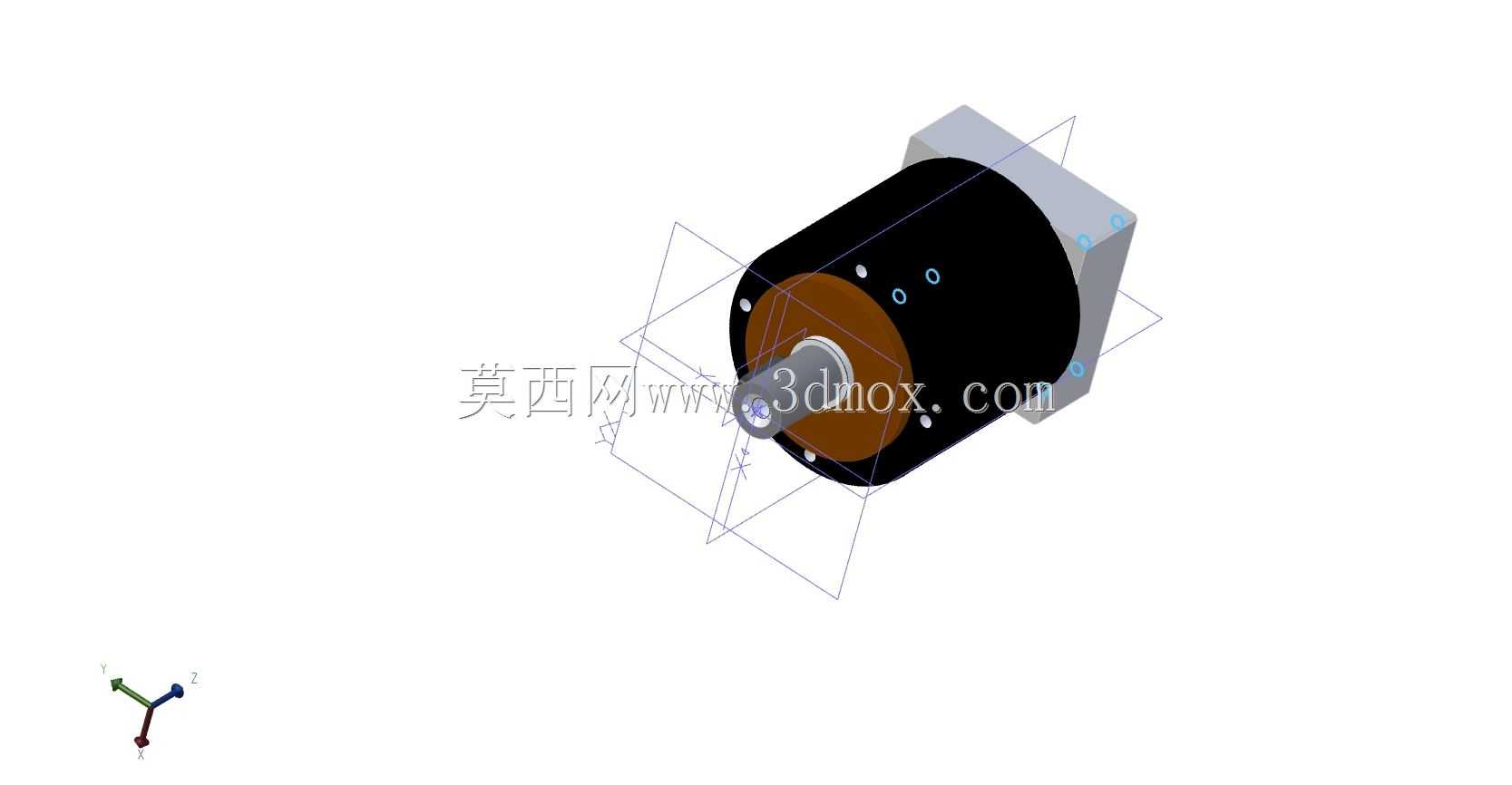

60法兰05减速比25Nm行星齿轮传动箱

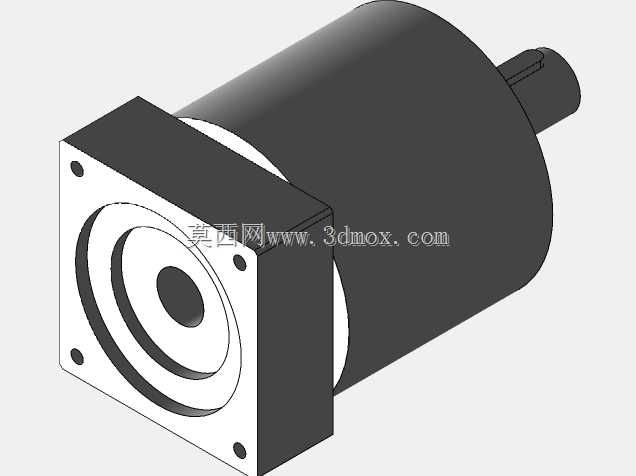

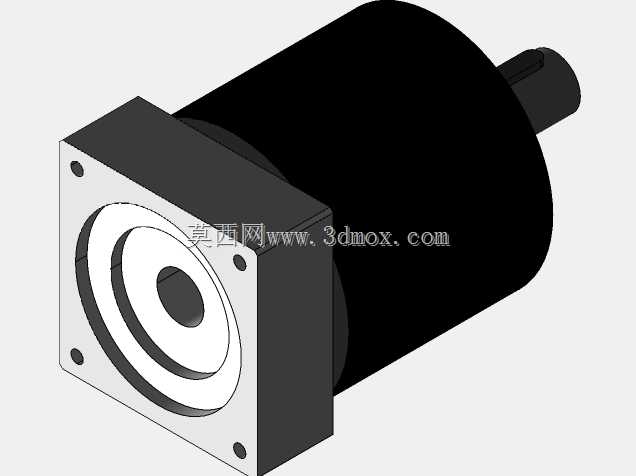

　　这个减速比区间刚好覆盖多数中低转速大扭矩的输出需求，既不会因为减速比过大导致输出转速过低影响设备节拍，也不会因为减速比过小达不到扭矩放大的效果，匹配100W到200W区间的伺服电机时，能把电机的高转速低扭矩输出，转化为适配负载端的低转速大扭矩输出，有效降低电机在负载波动工况下的过载概率。从结构设计思路上，这款行星齿轮箱采用了典型的NGW行星传动结构，输入端的太阳轮直接与电机输出轴对接，周向均匀布置的行星轮同时啮合太阳轮与内齿圈，行星架作为输出端传递扭矩，这种结构的优势在于多齿同时啮合，传动过程中的载荷分布更均匀，相比普通的直齿圆柱齿轮减速结构，同等体积下能承受更大的输出扭矩，同时传动的背隙可以控制在较小的区间，在自动化产线的伺服传动工位、小型输送设备的动力匹配环节、检测设备的精密进给单元里，这类紧凑型行星齿轮箱的应用占比一直不低，很多做设备改型的工程师在匹配小功率动力源时，都会优先考虑这类安装边界规整、减速比覆盖常用区间的行星传动结构。这款传动箱采用方形法兰安装结构，法兰安装面的边长尺寸为60mm，这个尺寸刚好适配市面上多数40、60机座的伺服电机与步进电机的输出端安装，不需要额外做转接法兰，能直接压缩动力单元的轴向安装空间，对于安装空间局促的桌面型自动化设备、小型机械手的关节传动部位来说，这个尺寸的适配性非常友好。从传动参数来看，这款齿轮箱的额定输出扭矩为25Nm，减速比设定为05，也就是常说的5:1减速比，

　　适合需要正反转频繁切换、定位精度有一定要求的传动工位。安装边界方面，除了60mm的方形法兰安装面，齿轮箱的输出端采用了标准的轴伸配合键连接的结构，输出轴的同轴度与安装法兰的基准面保持严格的形位公差要求，安装时只需要将法兰面与负载端的安装基准面贴合，锁紧安装螺丝即可完成定位，不需要反复调整同轴度，能大幅减少现场装配的调试时间。箱体的主体结构采用了分段式设计，输入端的法兰座与内齿圈壳体、输出端的端盖之间采用止口定位配合，连接螺丝沿周向均匀布置，既保证了箱体的装配同轴度，也能在后期维护时方便拆解检查内部齿轮的磨损情况，不需要做破坏性拆解。在实际应用场景中，这类齿轮箱除了匹配自动化设备的动力传动，还可以用在小型包装设备的送膜辊传动、

　　3D打印设备的挤出机构传动、小型检测设备的转盘驱动等工位，这些工位的共性是负载扭矩不大但需要稳定的传动比，同时安装空间有限，对传动部件的体积控制有较高要求。齿轮箱的外壳采用了硬质阳极氧化的铝合金材质，既保证了壳体的结构强度，也能有效控制整体重量，在移动类的小型设备上使用时，不会因为传动部件的重量过大增加运动负载。内部的齿轮件采用了渗碳淬火处理，齿面硬度达到较高的耐磨等级，在额定扭矩工况下长期运行，齿面的磨损量能控制在很小的区间，有效延长传动部件的使用寿命，减少设备的维护频次。设计过程中，工程师特意将输入端的电机安装孔做了通用化处理，能适配不同品牌同机座电机的安装孔位，不需要针对特定品牌的电机单独做安装孔的定制，

　　提升了部件的通用化程度，降低了设备选型时的配件匹配难度。输出端的轴承采用了成对布置的深沟球轴承，能同时承受径向载荷与一定的轴向载荷，当负载端存在少量轴向力的时候，不需要额外加装支撑轴承，就能保证传动的稳定性，这一点在带轮传动、链轮传动的工位上尤为实用，因为这类传动方式不可避免会产生一定的径向张紧力，普通单轴承支撑的齿轮箱在这类工况下很容易出现轴承过早损坏的问题，而双轴承支撑的结构能有效分散载荷，提升运行可靠性。从润滑设计来看，这款齿轮箱采用了终身润滑的脂润滑设计，出厂时已经在内部齿轮腔填充了适配的润滑脂，使用过程中不需要定期加注润滑脂，也不会出现润滑油渗漏的问题，对于洁净度有一定要求的生产工位，比如电子元器件组装产线、食品包装的外围传动工位，这种无渗漏的润滑设计能避免油污污染产品或生产环境。
