86系列混合式步进电机结构设计

　　在自动化设备的传动选型环节里，86规格的混合式步进电机一直是中低负载、定长送进类工位的核心动力选项，这类电机常出现在皮带输送线的驱动端、小型数控雕刻机的轴进给模组、包装设备的拉膜机构、3D打印设备的运动轴、电子加工产线的点位移载工位上，相比伺服电机它不需要复杂的参数调试，开环控制下就能获得足够的定位精度，采购与维护成本也更低，对于不需要超高动态响应、负载扭矩在2N·m到8N·m区间的工位来说，适配性极强。

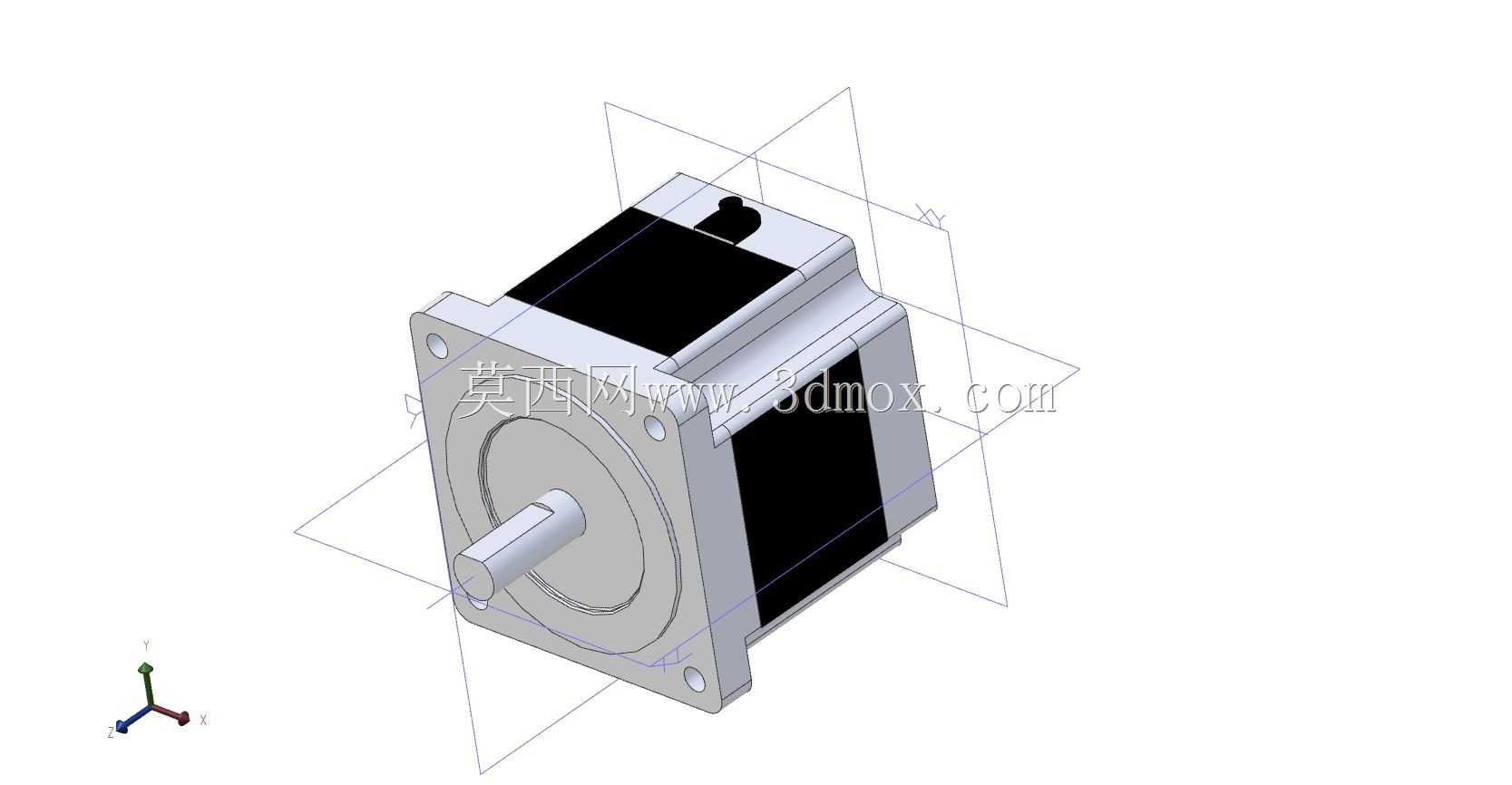

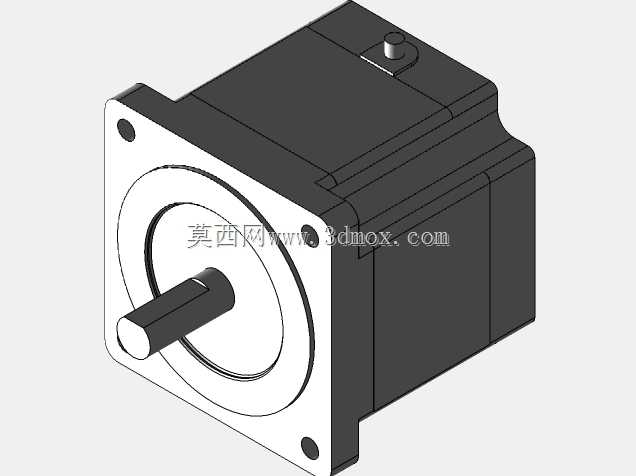

　　从结构设计的角度看，这款混合式步进电机采用了前端方形法兰的安装结构，法兰端面上预留了四个对称分布的安装沉孔，安装孔的位置度公差控制在0.02mm以内，能直接和市面上标准的86规格电机安装座、丝杠支撑座、同步轮安装板直接适配，不需要额外做转接板加工，能大幅缩短结构设计的选型周期。电机的输出轴采用单出轴D型切边设计，切边平面的粗糙度控制在Ra1.6，和同步轮、联轴器、齿轮等传动件配合时，能有效避免传动过程中出现轴孔打滑的问题，轴伸长度和直径都遵循行业通用尺寸规范，选型时不需要额外核对非标轴的配合参数。

　　这款电机的定子与转子部分采用混合式磁路结构，结合了反应式步进电机和永磁式步进电机的优势，既保留了反应式电机步距角小、响应速度快的特点，又具备永磁式电机输出扭矩大、低速运行平稳的特性，运行时的步距角精度误差控制在±5%以内，且误差不会长期累积，完全能满足开环控制下的点位定位需求。电机机身的外壳采用拉伸铝型材工艺，表面做了阳极氧化处理，既能提升外壳的散热效率，又能避免车间环境下的油污、潮气腐蚀壳体，机身的散热筋结构沿着轴向分布，电机持续运行时产生的热量能通过散热筋快速传导到周围空气中，避免长时间运行出现绕组过热退磁的问题。

　　在安装边界的设计考量上，这款电机的机身长度根据扭矩等级做了标准化区分，模型里呈现的结构预留了后端编码器的安装空间，如果后续需要升级闭环控制，不需要更换电机主体，只需要在后端加装编码器磁环和读头就能完成升级，能给设备后续的功能迭代预留足够的改造空间。电机的出线端设置在机身侧面，采用标准的航空插头接口，接线时不需要拆开电机端盖，直接对插就能完成接线，防护等级能达到IP54，适配车间多粉尘、少量溅油的使用场景。

　　从实际使用的工况适配来看，这款电机的运行转速区间通常在0-1000rpm之间，在300rpm以下的低速区间能输出稳定的额定扭矩，不会出现明显的低频振动问题，设计时在电机前端盖内部加装了深沟球轴承，能承受一定的径向负载，当输出轴端加装同步轮、齿轮做直接传动时，不需要额外加装支撑轴承就能满足负载要求，简化了整套传动机构的结构设计。端盖和机身的配合面采用止口定位结构，装配时能保证定子和转子的同轴度控制在0.01mm以内，有效降低运行时的转子扫膛风险，提升电机的整体使用寿命。

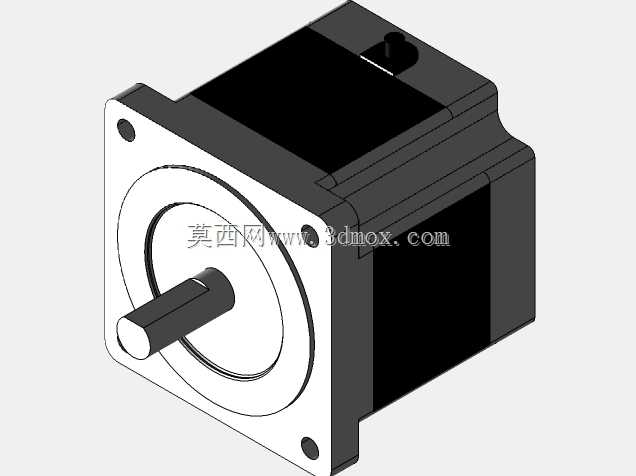

　　在做三维结构设计时，这款模型的所有安装尺寸都和实物做了1:1还原，包括法兰安装孔的间距、输出轴的直径与切边尺寸、机身的外径与总长度、出线插头的位置与尺寸，工程师在做设备整体装配设计时，可以直接将这个模型导入装配体中，不需要反复核对二维图纸的尺寸参数，就能直接完成安装板的孔位设计、传动件的位置排布、走线空间的预留，能有效减少设计阶段的尺寸核对错误，避免后续加工装配时出现安装干涉的问题。模型也还原了电机的外观细节，包括端盖的固定螺丝位置、机身的标识区域、轴端的倒角结构，在做设备方案演示、装配动画制作时，能获得更贴近真实设备的展示效果。
