鲶鱼杰克款单轴拖车车架结构设计

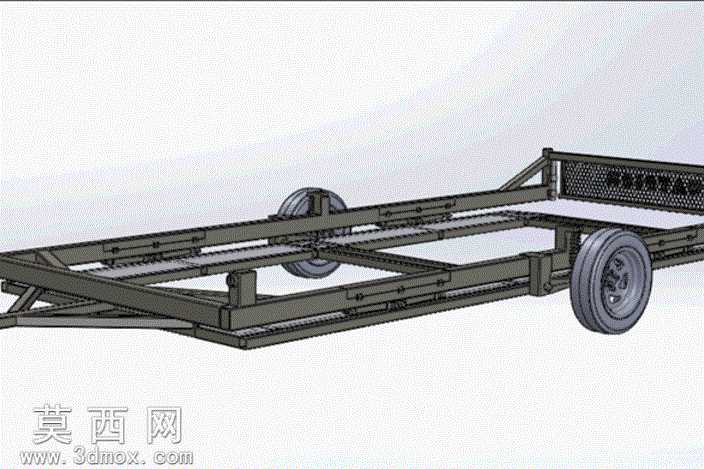

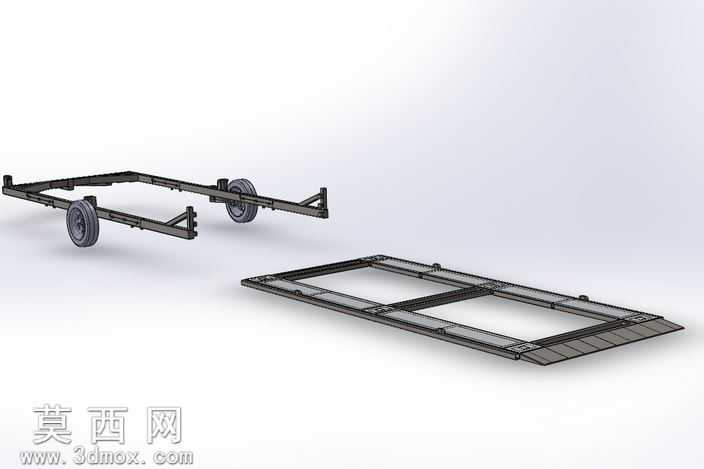

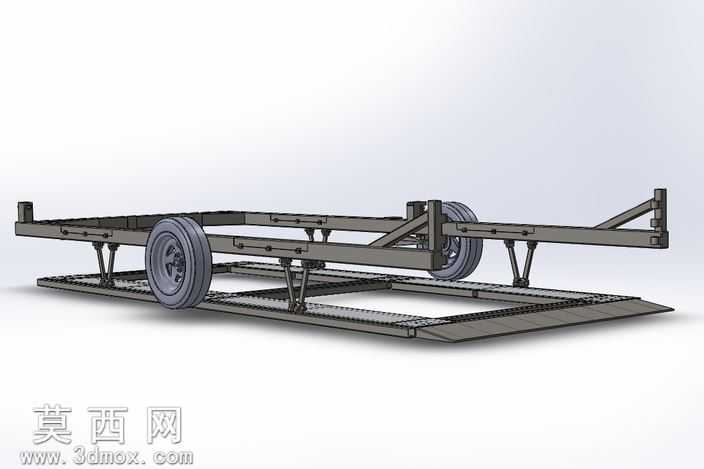

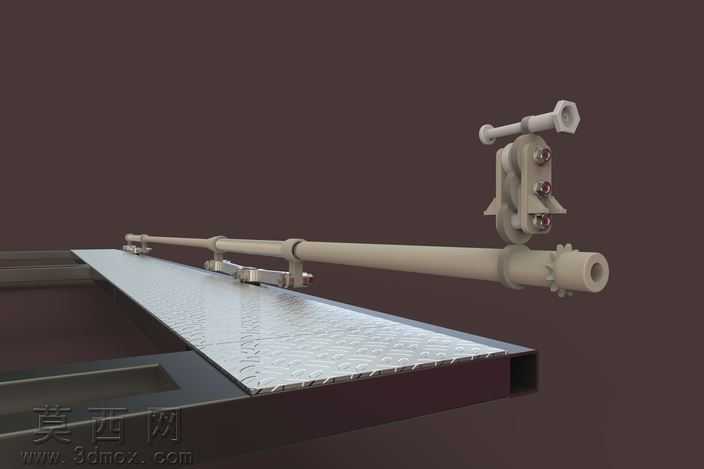

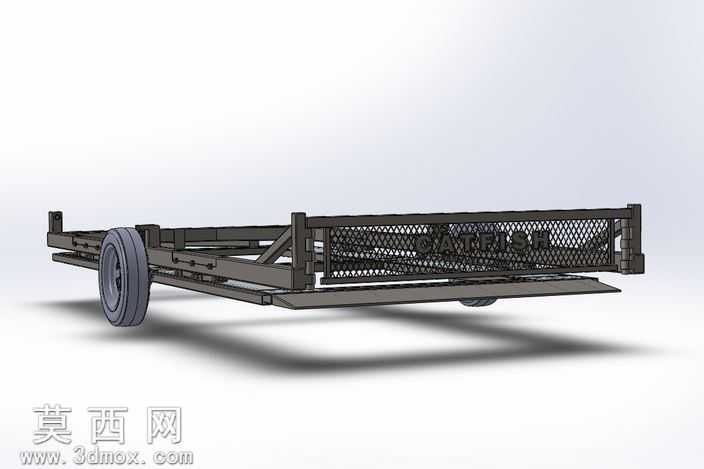

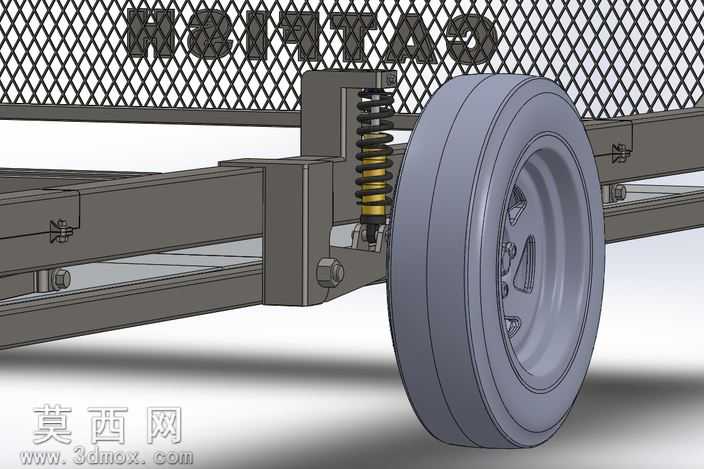

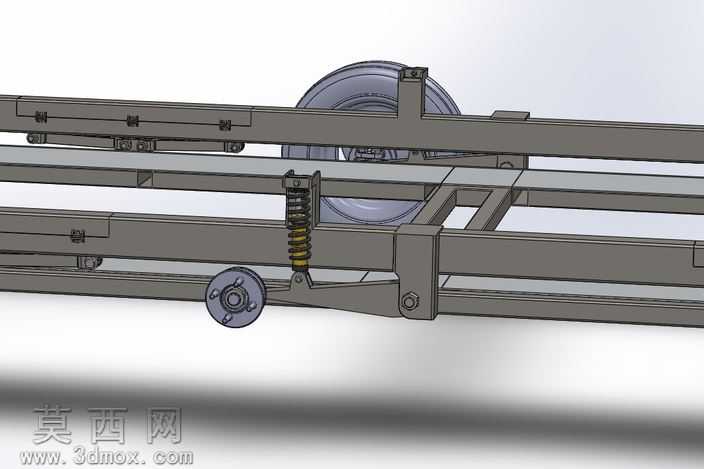

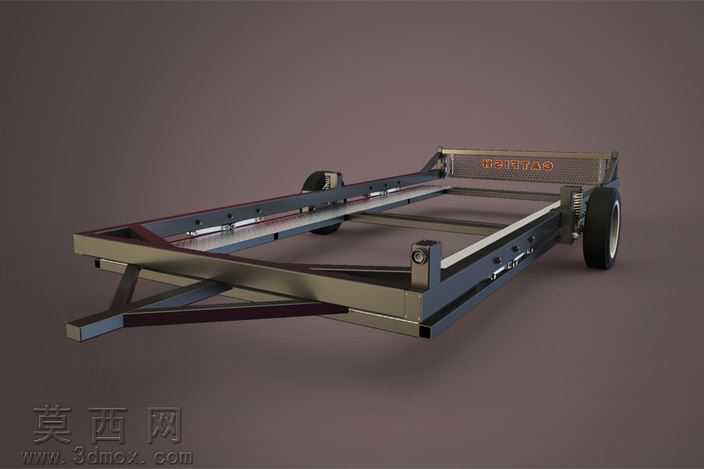

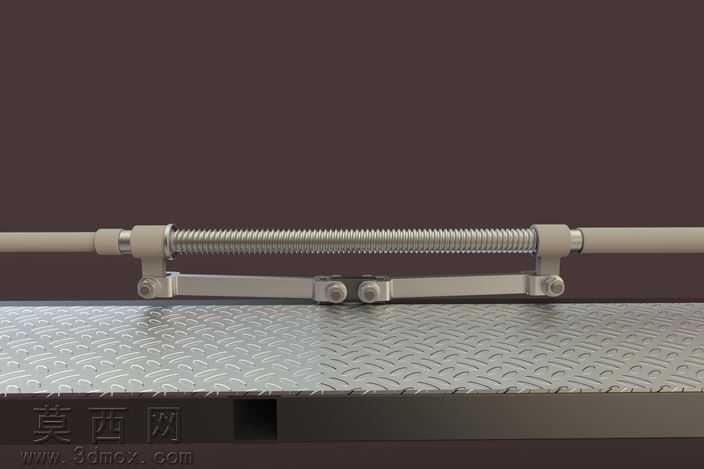

本作品为单轴拖车车架的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计的尺寸规范，对车架的每一处梁体结构、连接点位、安装位都做了精准的尺寸约束，确保各部件装配无干涉。渲染阶段采用金属材质模拟钢制车架的质感，对主梁的方钢型材、斜向加强筋、轮轴安装座、前端牵引连接结构都赋予了对应的哑光金属材质，轮胎部分采用橡胶材质搭配金属轮毂，通过光影调整突出车架的焊接拼接结构细节，还原真实钢制拖车底盘的视觉效果。结构设计上，采用双纵向主梁搭配多道横向横梁的框架式结构，斜向布置的加强筋提升车架整体抗扭强度，单轴布局搭配双侧车轮安装位，满足小型拖挂运输的承载需求；前端设置牵引连接结构，可与牵引车的拖挂装置适配，车架尾部预留了牌照、标识的安装点位，同时设计了可移动的支撑脚轮结构，在未与牵引车连接时可依靠脚轮实现短距离手动移位。设计思路围绕无液压系统的纯机械结构展开，摒弃了需要外部能源供应的驱动、升降方案，采用简易的机械螺旋结构实现功能，通过螺母螺杆的传动配合，搭配减速增扭的机械结构，可借助便携电钻等工具驱动螺杆转动，实现拖车床体的升降动作，结构简单可靠，维修维护成本低，适合小型拖运场景使用；车架上预留了多个标准安装孔位，可根据使用需求加装不同的上装部件，拓展拖运的适用场景，整体建模过程中对所有的连接螺栓、铰接点位都做了还原，确保结构的可制造性，能够直接作为生产加工的参考依据。
