小型车辆用螺旋弹簧式阻尼减震构件

　　日常做小型代步载具、仿真比例模型的悬挂结构时，这类螺旋弹簧集成式阻尼构件是出镜率极高的标准件，不管是民用自行车的后避震结构、迷你电动代步车的前后悬挂，还是比例车模的仿真悬挂组装，都能见到同结构构件的应用。它的核心作用是在承载结构产生相对位移时，通过内部阻尼介质的流动阻力耗散冲击动能，避免弹簧往复弹跳带来的结构失稳，同时抵消路面传递的高频振动，让承载平台的姿态保持可控。

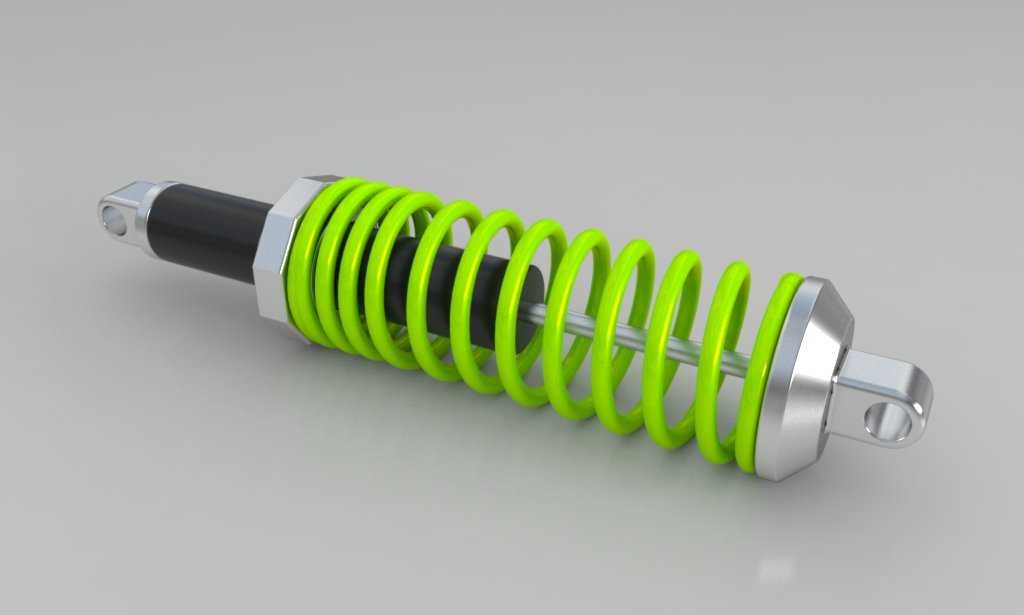

　　从结构设计逻辑来看，这款构件采用了阻尼杆与螺旋弹簧同轴集成的布局，没有额外的外置导向结构，整体集成度很高，能在有限的安装空间内同时完成弹性承载与阻尼减震两个功能。构件两端采用了带通孔的吊耳式安装结构，安装时可以通过销轴直接与车架、摇臂的对应安装座铰接，不需要额外设计复杂的连接法兰，安装拆卸的效率很高，也能适配小角度的摆动工况，避免悬挂跳动过程中出现运动干涉。外露的螺旋弹簧采用等节距圆柱螺旋结构，弹簧丝径与中径的配比经过匹配，既能提供足够的支撑刚度承载额定载荷，又能保证小冲击下的柔顺性，不会出现刚度过大导致的滤震失效。阻尼杆的外露部分做了硬质氧化处理的金属衬套，能避免日常使用中泥沙、灰尘刮蹭杆体表面，破坏内部密封结构，延长构件的整体使用寿命。

　　做三维建模的时候，这类构件的尺寸边界需要重点把控：首先是整体的闭合长度与最大拉伸行程，要和悬挂系统的跳动行程完全匹配，避免拉伸到极限位置时弹簧脱槽、或者阻尼杆被拉脱，同时压缩到极限位置时要预留足够的缓冲间隙，避免弹簧并圈产生刚性撞击。两端吊耳的通孔直径、吊耳的宽度要和配套的销轴尺寸、安装座的开口宽度匹配，保证铰接转动顺畅，不会出现卡滞。弹簧的节距、中径、丝径参数要和设计刚度匹配，建模时要注意弹簧两端的磨平圈结构，保证弹簧安装后端面和阻尼杆的支撑座完全贴合，不会出现偏载导致的弹簧弯曲变形。阻尼杆的缸体外径要和弹簧内径预留1-2mm的间隙，避免弹簧压缩过程中剐蹭缸体表面，造成涂层脱落或者异响。

　　实际选型应用时，这类阻尼构件的阻尼力匹配需要结合承载重量来调整，比如自行车后避震需要匹配骑行者的体重与常见骑行路况，阻尼过大就会导致滤震效果差，小颠簸直接传递到车架，阻尼过小则会出现弹簧反复弹跳，刹车或者过弯时出现姿态不稳的问题。做仿真模型装配时，虽然不需要实际的阻尼功能，但外形尺寸的还原度会直接影响整体模型的真实感，尤其是弹簧的螺旋角度、两端金属端盖的细节、吊耳的安装孔位，都需要和实际构件比例一致，才能让悬挂部分的视觉效果协调。另外建模时要注意阻尼杆的伸缩行程模拟，在做装配动画或者运动仿真时，要设置好阻尼杆的滑动副与弹簧的柔性参数，真实还原悬挂跳动时的构件运动状态，避免出现运动错位、穿模的问题。

　　这类集成式阻尼构件相比分体式的弹簧与阻尼结构，占用的安装空间更小，重量也更轻，非常适合对空间、重量有严格限制的小型载具与比例模型使用，不需要额外设计弹簧的导向安装座，整体装配的复杂度更低，后期维护也只需要检查阻尼杆的密封状态与弹簧的疲劳变形情况，不需要对多个部件进行单独调校。在做结构设计时，还要注意安装角度的匹配，这类阻尼构件一般需要和悬挂摇臂的摆动轨迹匹配，保证工作过程中阻尼杆只受轴向力，不会出现径向的侧向力，否则很容易导致阻尼杆的密封件过早磨损，出现漏油、阻尼失效的问题。
