通讯设备用带侧装支脚杆座结构件

　　该杆座属于通讯类设备内部的安装定位结构件，主要应用于小型通讯终端、手持通讯设备或者基站附属信号传输组件的杆状元件固定场景，核心作用是为配套的杆状功能件提供稳定的安装基准，同时通过自身的结构设计抵消设备装配、使用过程中产生的装配公差与振动偏移，避免杆状元件出现松脱、对位偏差的问题。从实际使用场景来看，这类杆座往往安装在通讯设备的内部腔体靠近侧壁的位置，侧伸的Z型支脚直接贴合设备壳体的内凸安装台，不需要额外设计转接支架就能完成固定，能有效压缩设备内部的装配空间占用，适配当下通讯终端紧凑化的内部布局需求。

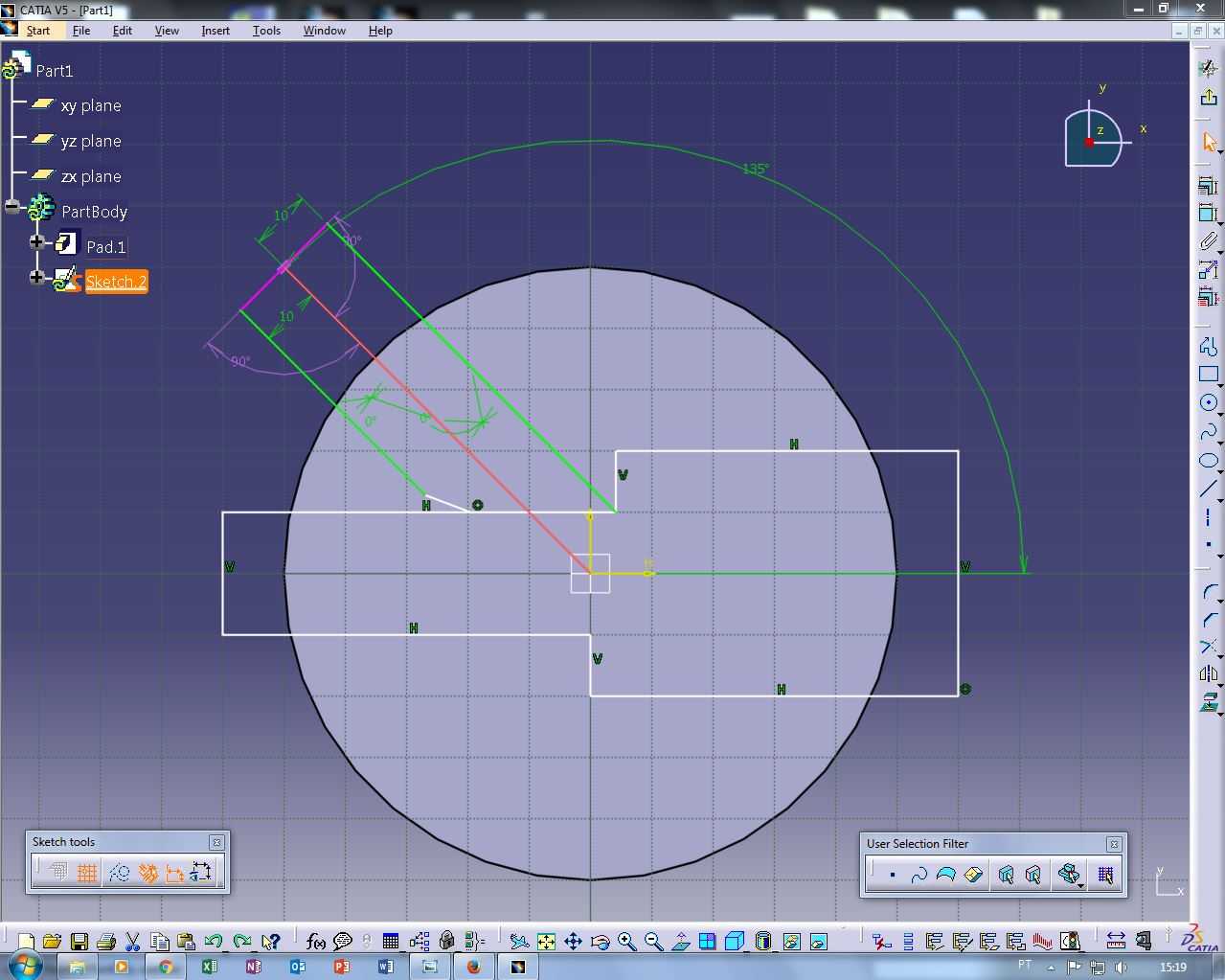

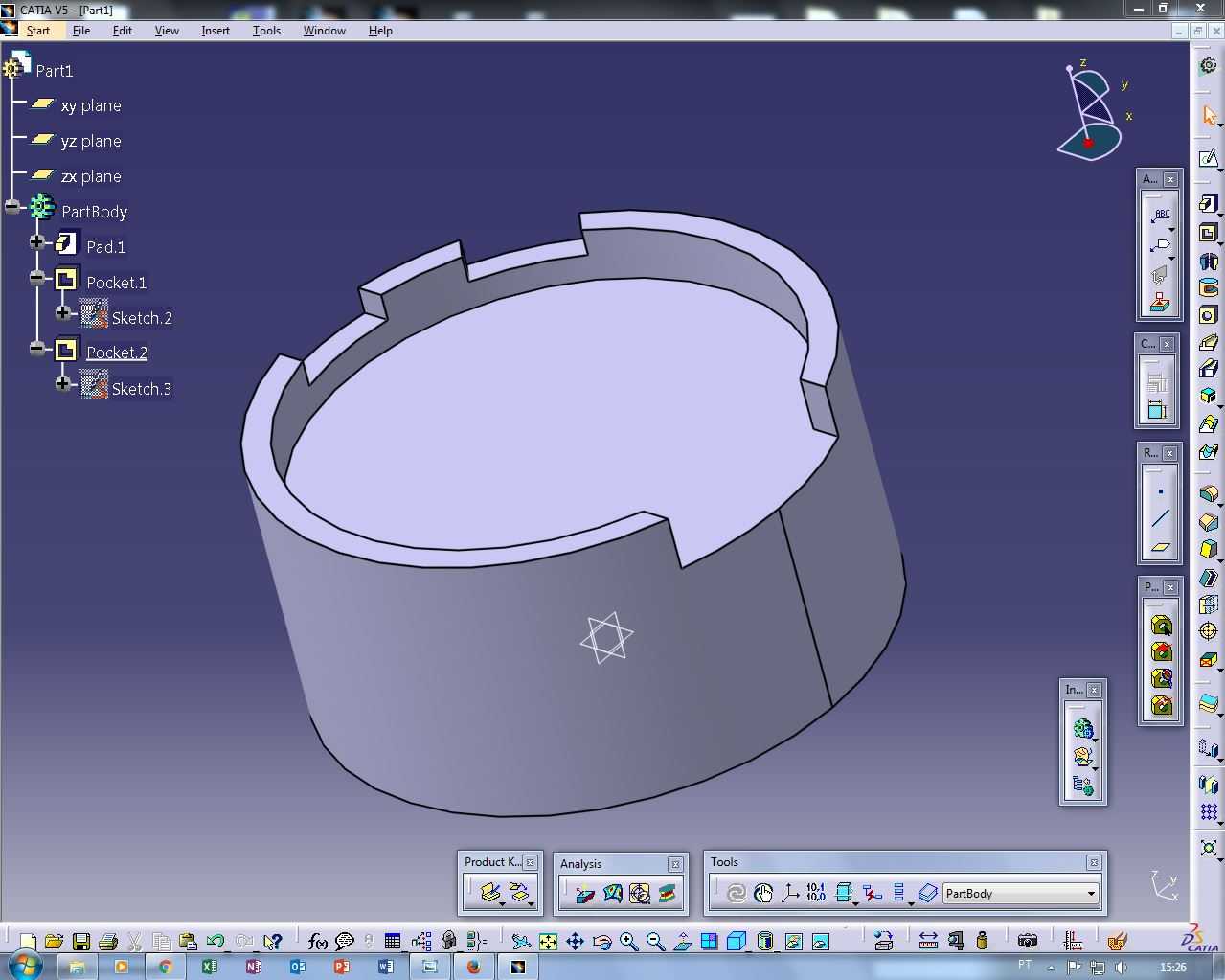

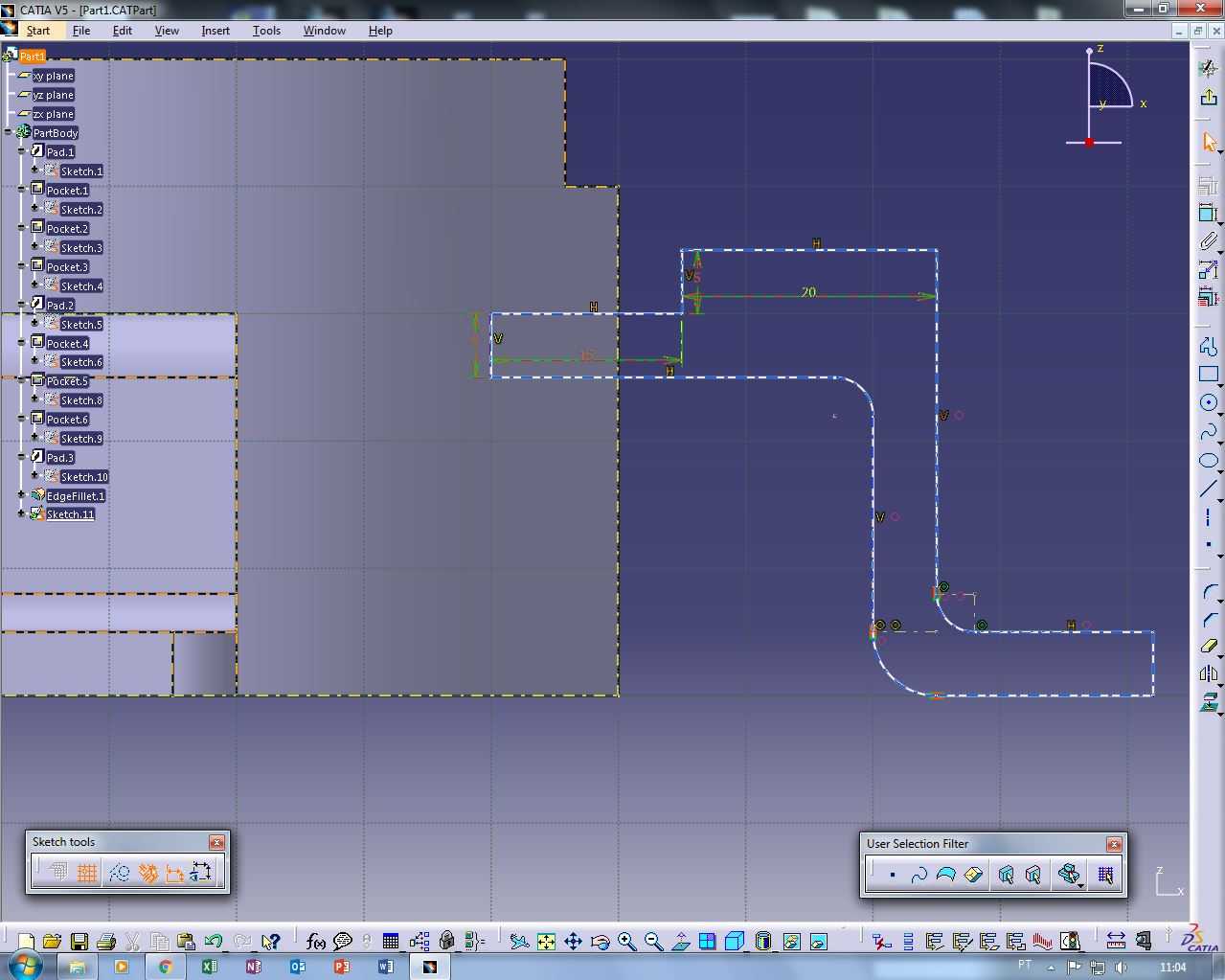

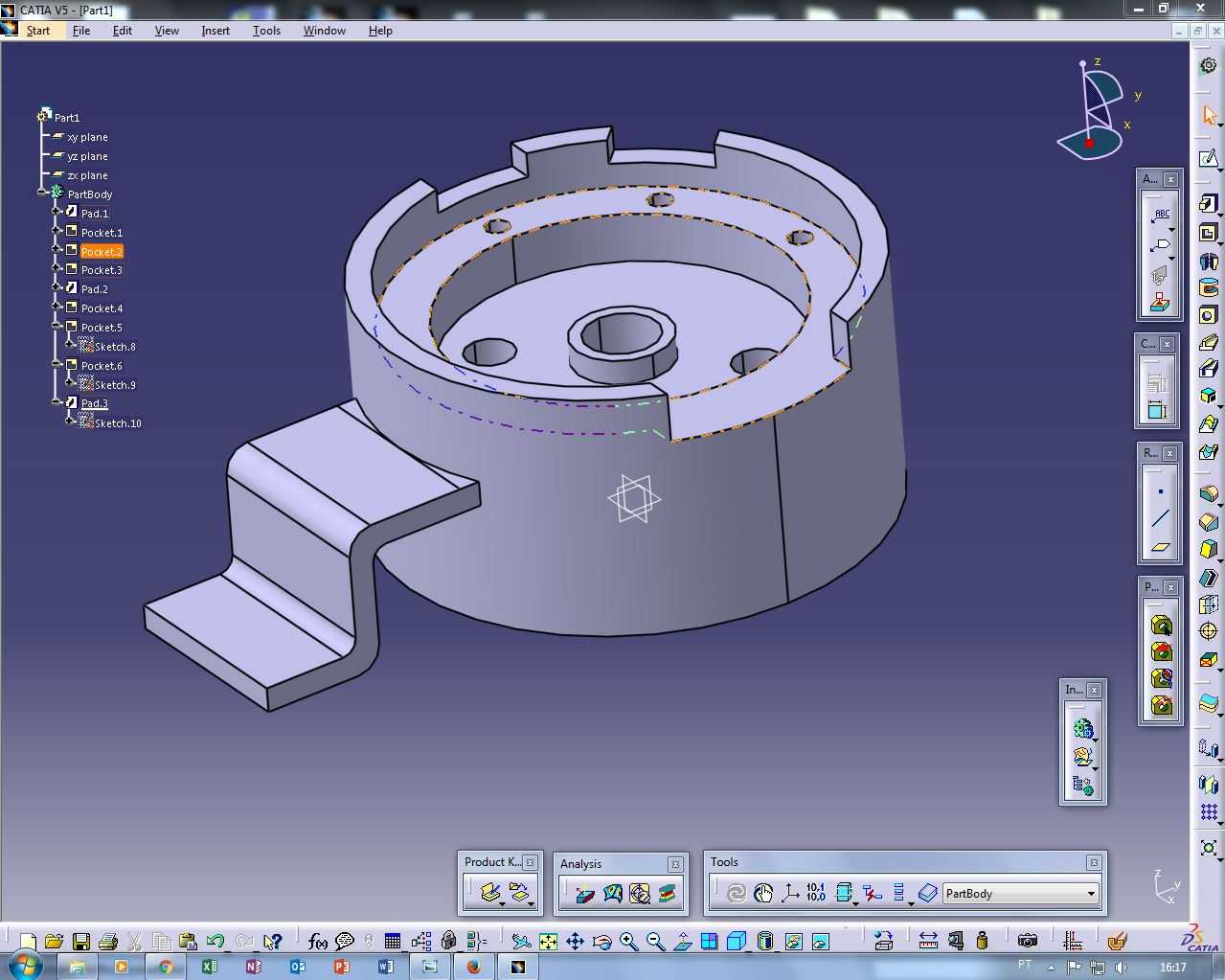

　　从功能特性上看，该零件主体为带环形凸台的圆柱腔体结构，腔体内部中心设置有凸起的中心定位柱，定位柱中心预留有杆件插入的通孔，腔体端面上均匀分布三个小型安装孔，用于配套杆件装入后的周向防转固定，避免杆件在使用过程中出现周向转动影响信号传输或者功能触发。腔体侧壁开设的三处缺口并非工艺减重槽，而是对应设备内部其他走线、卡扣的避让位，装配时可以直接将相邻的卡扣卡入缺口完成预定位，减少装配时的对位调整时间，提升产线装配效率。侧伸的Z型支脚做了等厚度折弯处理，支脚的两个平行端面分别对应设备壳体的安装台面与杆座主体的连接端面，折弯处做了圆角过渡，避免应力集中导致支脚受振动断裂，支脚末端的平面上预留有安装孔位，可以通过自攻螺丝或者热熔柱将整个杆座牢牢固定在壳体内壁上，即使设备出现跌落、持续振动的工况，也不会出现杆座移位的问题。

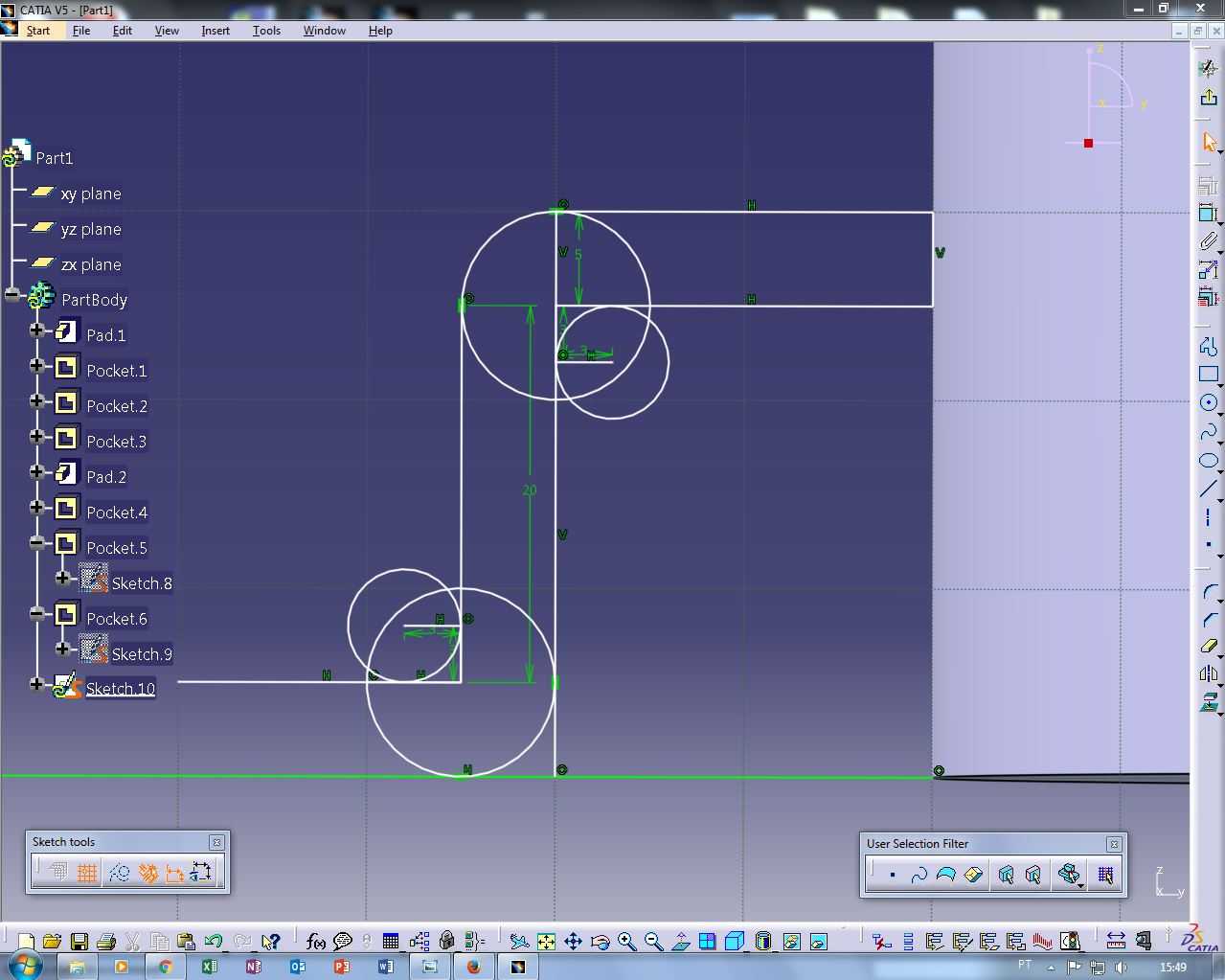

　　设计思路上，该零件优先考虑了装配兼容性与结构可靠性，没有采用一体化的封闭圆柱结构，而是通过侧壁缺口的设计兼顾了相邻零件的避让与自身的预定位需求，中心定位柱的高度略高于腔体端面，这样杆件插入时首先进入中心柱的导向孔，不需要反复调整对位就能顺利装入，降低了装配难度。腔体的环形内壁与中心定位柱之间的环形槽，是为了容纳杆件根部的凸缘结构，杆件装入后凸缘完全嵌入环形槽内，轴向方向被槽体端面限位，不会出现轴向窜动，配合端面上的三个小孔穿入固定销或者点胶固定，就能完全限制杆件的六个自由度，保证固定精度。支脚的折弯高度经过精确计算，刚好匹配壳体内壁安装台到杆座安装面的高度差，装配时支脚的下平面完全贴合安装台，不会出现悬空导致的固定不稳问题，支脚与主体连接的位置做了加厚处理，避免长期受力出现连接处断裂的问题。

　　从安装边界与尺寸配合来看，该零件的主体圆柱外径需要匹配设备内部预留的安装腔内径，装配后圆柱外壁与腔体内壁保留0.1mm的间隙，既方便装配时的顺利放入，也不会因为间隙过大导致杆座出现晃动。中心定位柱的内孔与配套杆件采用H7/h6的间隙配合，保证杆件可以顺利插入的同时，径向晃动量控制在0.02mm以内，满足通讯类元件对定位精度的要求。侧伸支脚的长度需要保证末端安装孔与壳体上的安装柱完全同轴，孔位偏差控制在0.05mm以内，避免装配时出现螺丝无法拧入或者热熔柱偏移的问题。Z型支脚的折弯角度严格控制在90度±0.2度，保证两个安装面的平行度，避免装配后杆座出现倾斜，导致杆件的安装角度出现偏差，影响设备的功能实现。腔体端面上的三个小孔的位置度公差控制在0.03mm以内，对应杆件根部的三个固定凸点，装配时凸点可以顺利卡入孔内，不需要额外调整角度。整个零件的壁厚保持均匀，主体壁厚与支脚壁厚一致，避免注塑或者机加工过程中出现缩痕、变形的问题，零件的所有棱边都做了0.2mm的倒角处理，避免装配时划伤操作人员或者损坏内部的走线绝缘层。在实际选型使用时，需要注意该杆座的中心孔尺寸、支脚折弯高度要与配套的杆件、设备壳体尺寸完全匹配，不能直接跨型号套用，否则会出现装配干涉或者固定不稳的问题，如果需要调整安装高度，可以通过修改支脚的折弯尺寸来适配，不需要改动主体的腔体结构，具备一定的结构改型兼容性。
