异形双端铰接联动连接构件结构设计

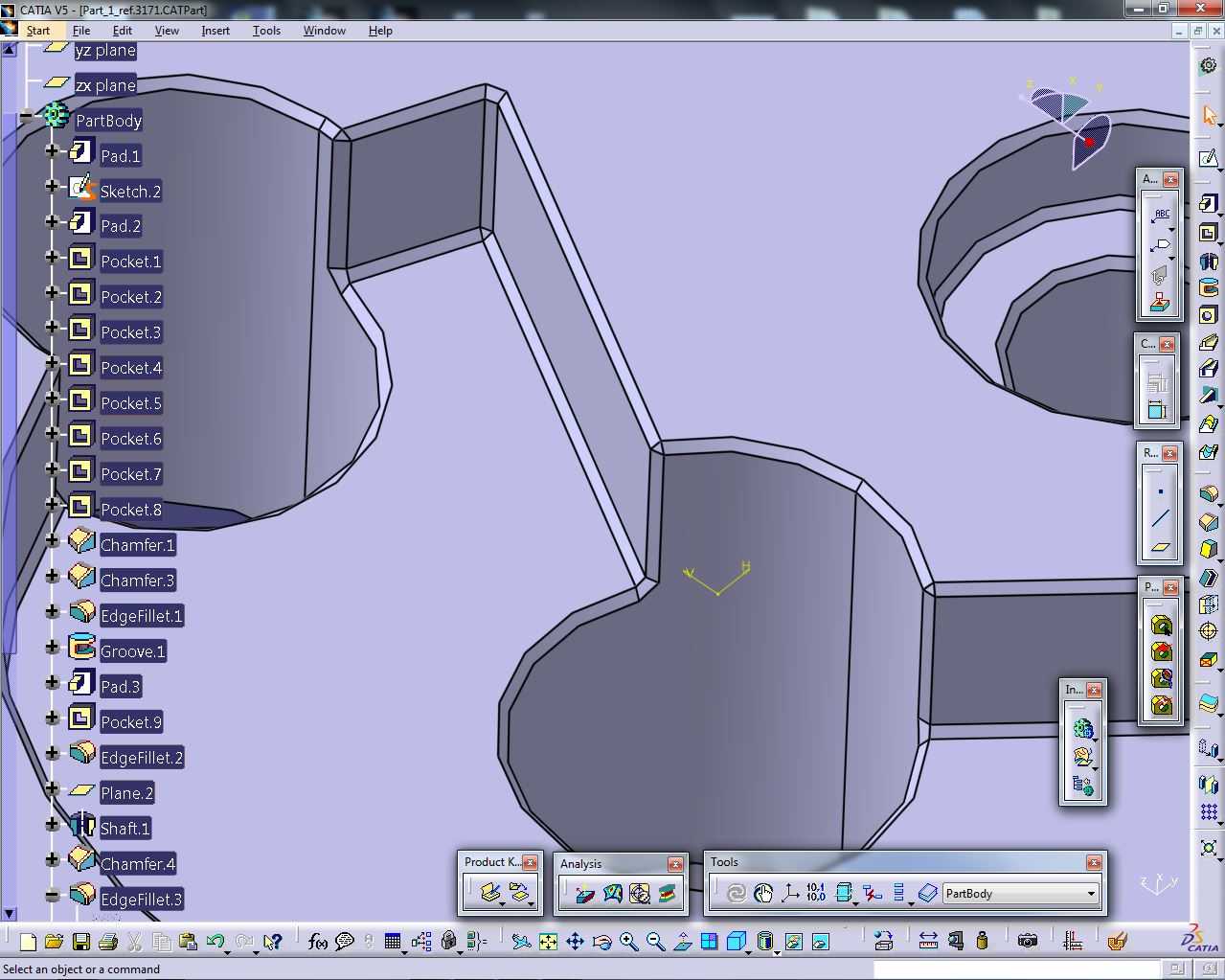

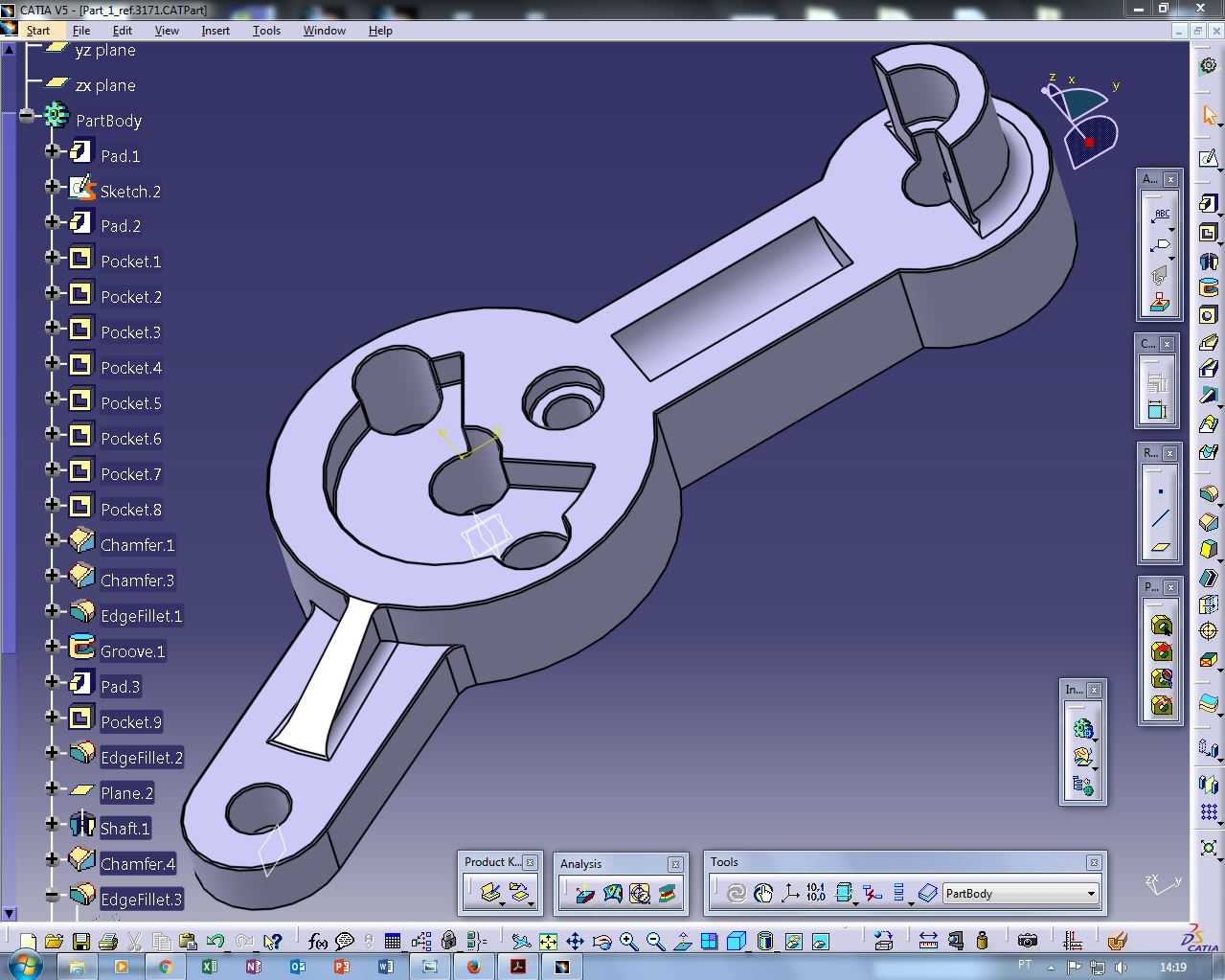

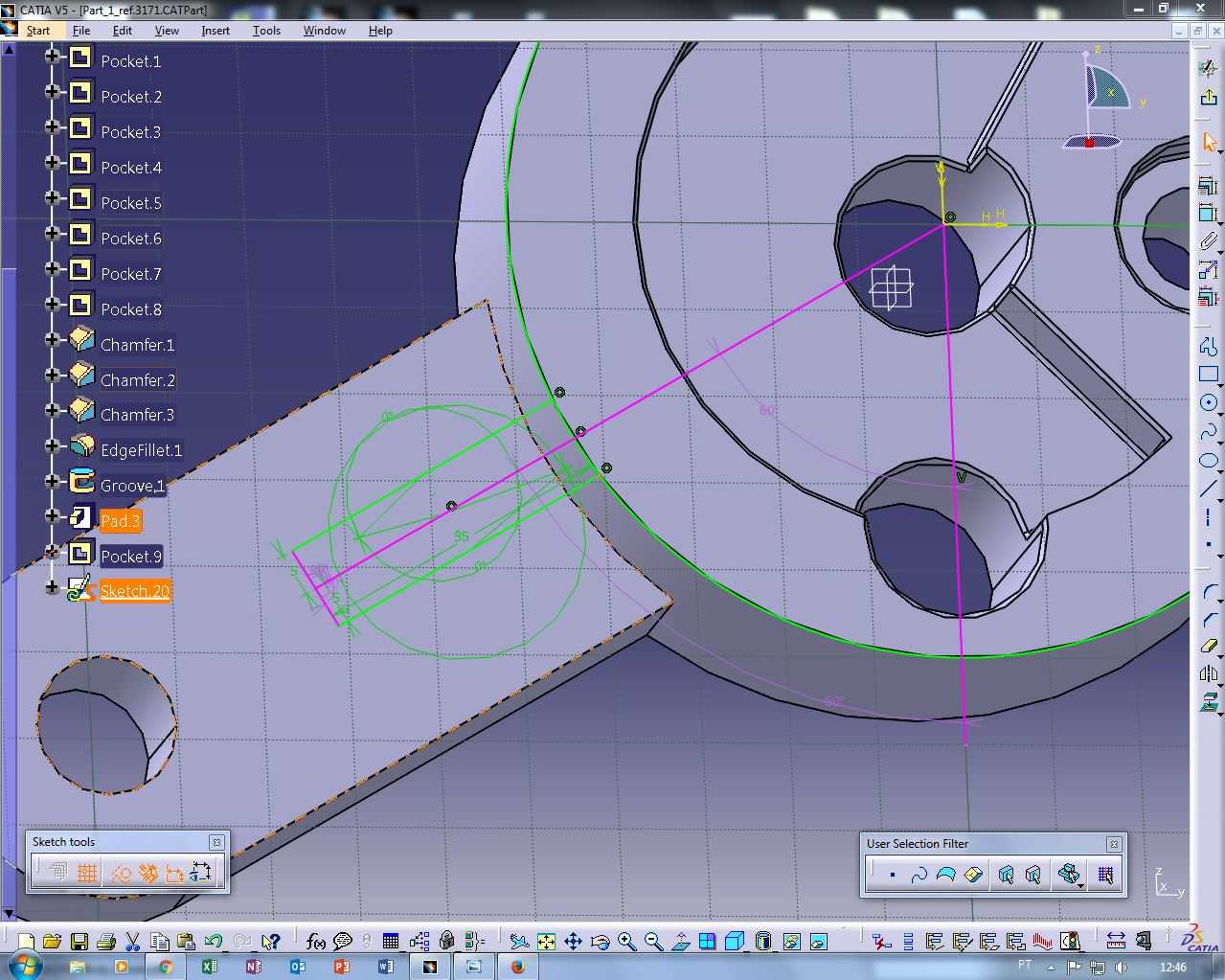

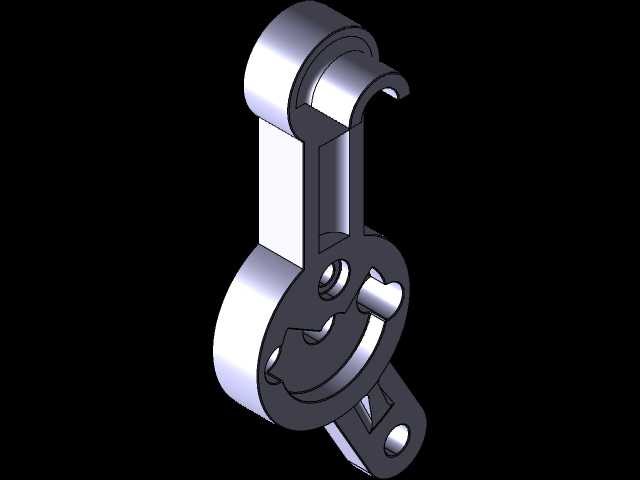

　　该异形双端铰接联动连接构件，主要应用于需要小行程往复联动、多姿态角度补偿的轻载机械传动场景，常见于小型自动化设备的执行端联动、便携工装的锁止联动机构、消费类电子设备的翻盖/滑盖阻尼联动结构中，可在有限安装空间内完成两端构件的动力传递与角度适配，替代传统直连杆搭配独立铰接座的分体式结构，减少装配零件数量，降低机构整体的装配累积误差。从结构功能来看，构件一端为开式C型铰接卡口，卡口内侧预留了销轴装配的半圆定位槽，槽边做了小尺寸倒角处理，既方便装配时销轴的快速导入，也能在长期往复摆动过程中减少销轴与卡口接触面的应力集中，避免卡口根部出现疲劳断裂；卡口外侧设置了轴向限位凸台，凸台高度与配合件的铰接槽深度匹配，

　　装配后可限制构件沿销轴轴向的窜动，无需额外加装轴用挡圈，简化装配工序。构件主体为变截面长杆结构，杆身中部做了下沉式减重槽设计，槽底与杆身外壁的壁厚保持均匀一致，既可以在不降低构件整体抗弯强度的前提下减少材料用量，也能避免注塑或机加工过程中因壁厚不均产生的变形问题；减重槽两侧的加强筋沿杆身受力方向布置，筋条高度与槽深一致，可在构件承受径向载荷时分散杆身的弯曲应力，避免长杆段出现受力弯折。构件另一端为圆盘式铰接基座，基座中心设置了圆形转轴安装孔，孔壁精度满足IT7级公差要求，可与配套的阻尼转轴或固定销轴形成间隙配合，保证转动过程无卡滞；基座盘面分布了三个不同直径的定位孔，其中两个小孔用于装配限位销，可与配套构件上的定位槽配合，

　　限制构件的最大摆动角度，避免超程转动造成机构损坏，大孔为工艺减重孔，同时可作为装配时的定位基准孔，方便加工过程中的装夹找正。基座与长杆段的过渡区域做了大圆弧过渡处理，圆弧半径根据构件整体受力仿真结果优化，可有效降低过渡区域的应力集中系数，在往复摆动载荷作用下，该区域的安全系数可达到2.5以上，满足轻载机构长期循环使用的寿命要求。从安装边界来看，构件整体最大外轮廓长度适配100mm以内的安装空间，C型卡口的开口尺寸适配直径6mm的标准销轴，圆盘基座的转轴孔适配直径8mm的转轴，安装时需保证两端铰接轴的平行度误差不超过0.1mm，否则会在转动过程中产生额外的侧向载荷，加速铰接面的磨损；构件的摆动平面需与安装基面保持平行，

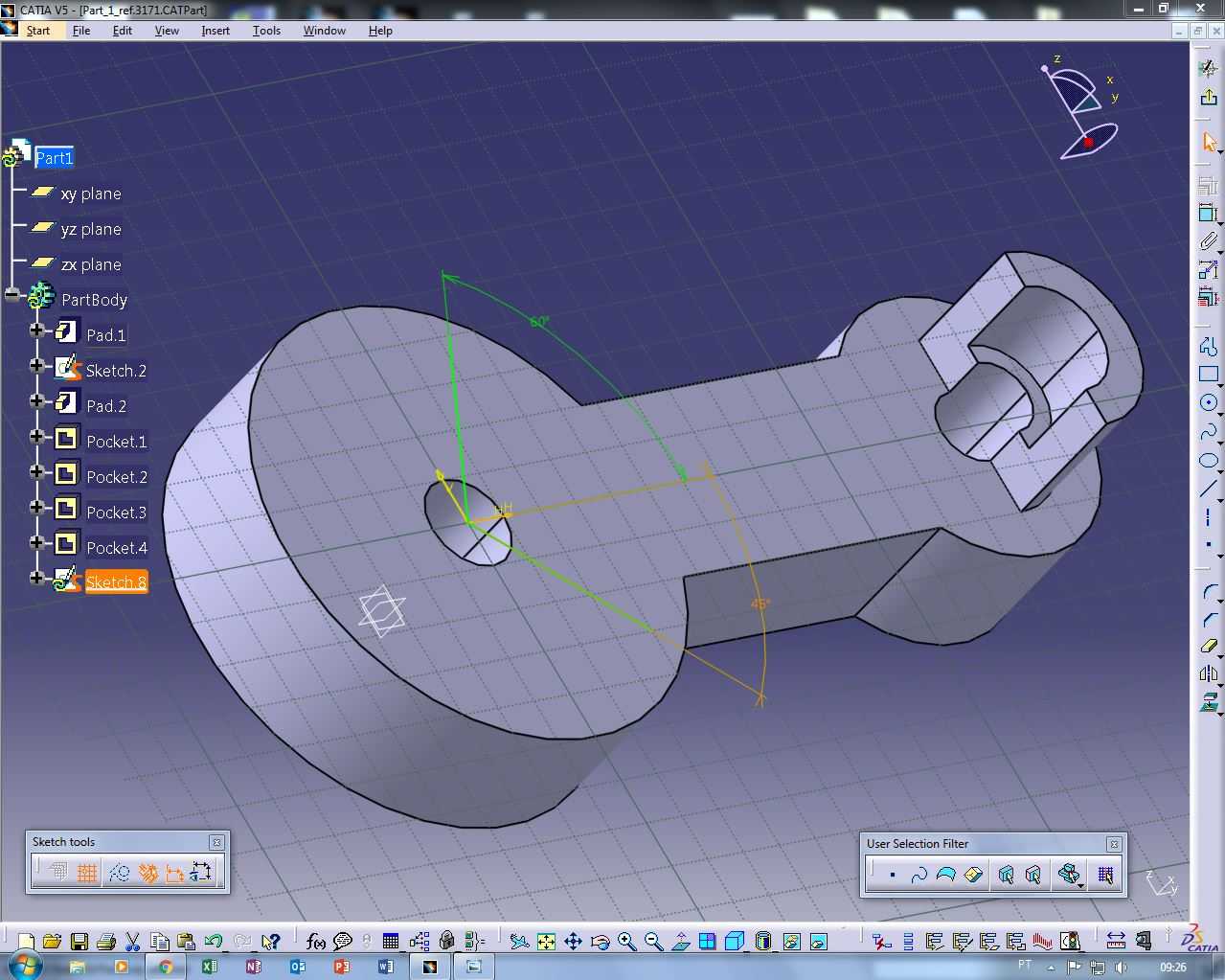

　　安装基面的平面度误差不超过0.05mm，避免构件摆动时与基面产生摩擦干涉。设计过程中，首先根据机构的行程要求确定两端铰接点的中心距，再根据传递的扭矩大小核算杆身的最小截面尺寸，通过拓扑优化去除非受力区域的材料，最终形成该异形结构；所有铰接接触面的粗糙度要求达到Ra1.6，减少转动过程中的摩擦阻力，非配合面的粗糙度要求为Ra6.3，满足常规外观与防护要求。该构件可采用POM工程塑料注塑成型，也可采用6061铝合金通过CNC机加工制作，适配不同载荷等级与成本要求的应用场景，注塑成型时需注意浇口位置设置在圆盘基座的非配合面，避免浇口痕迹影响铰接面的装配精度，机加工时需一次装夹完成两端铰接孔的加工，保证两孔的中心距与平行度精度。
