绞车用行星减速传动结构三维数模

　　绞车行星减速器作为卷扬牵引类设备的核心传动单元，广泛适配矿山调度绞车、建筑卷扬机、船用系泊绞车、油田修井绞车等重载牵引场景，核心作用是在原动机与卷筒之间完成转速匹配与扭矩放大，让高转速低扭矩的动力输出转化为低转速大扭矩的牵引动力，满足重载拖拽、起升、系泊工况下的动力传递需求。这类行星减速结构相比传统定轴轮系减速装置，在同扭矩承载能力下体积可缩小40%以上，同轴式的输入输出布局也能大幅压缩绞车整体的轴向安装空间，适配绞车卷筒内置传动结构的紧凑布局需求。

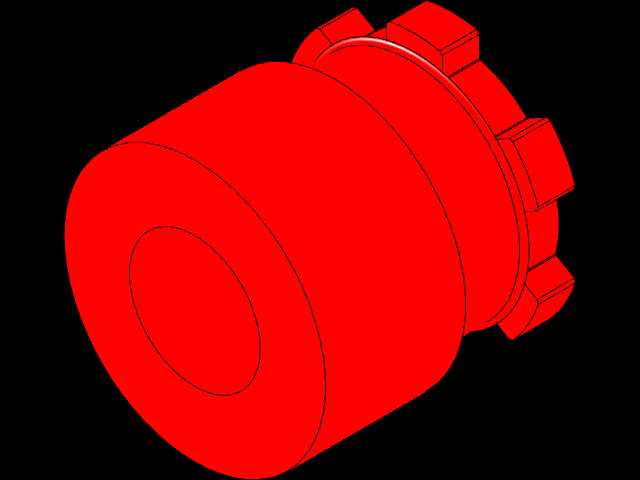

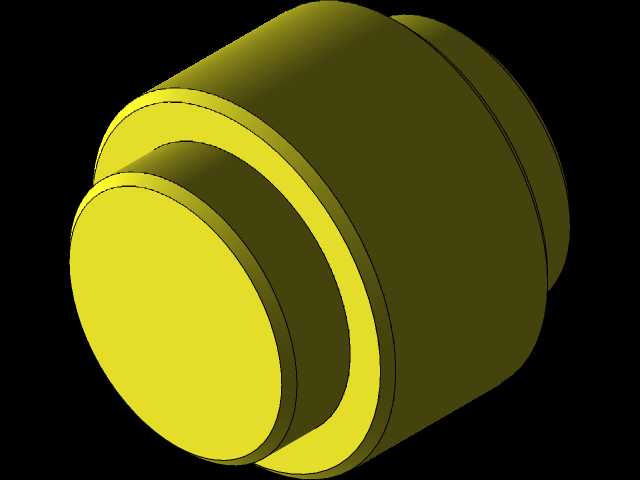

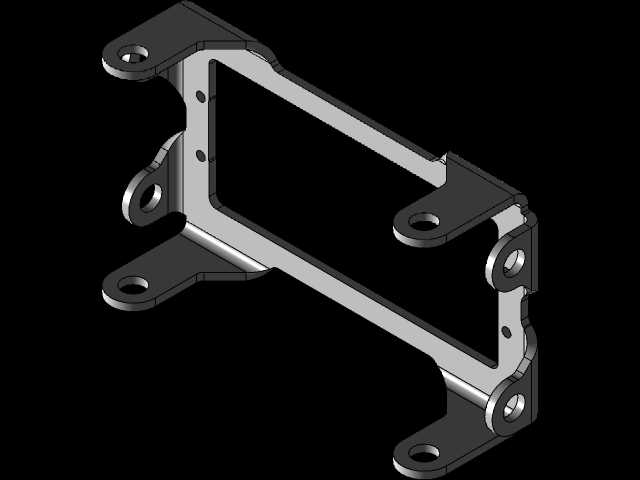

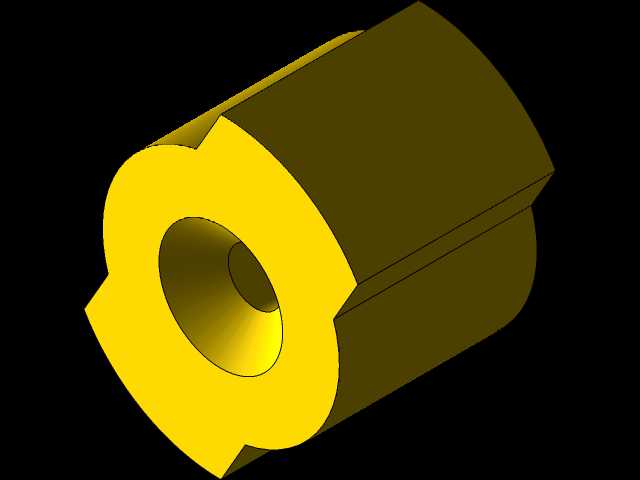

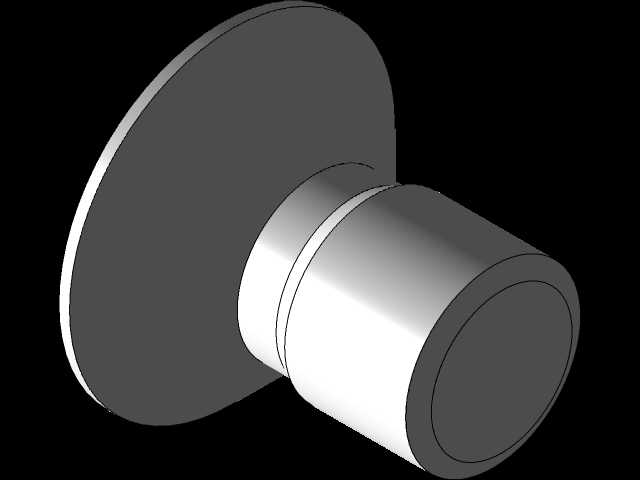

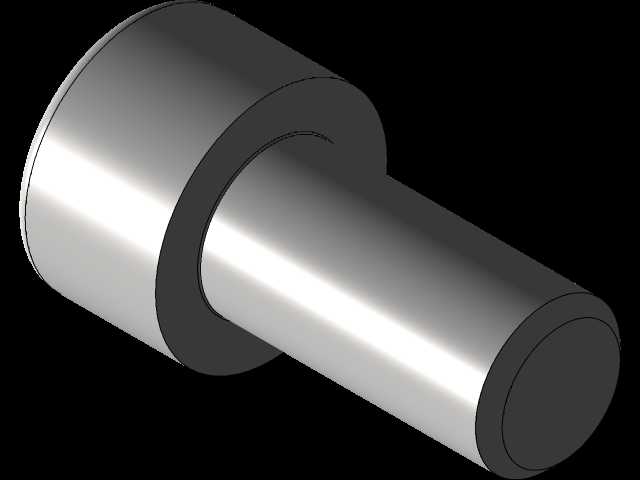

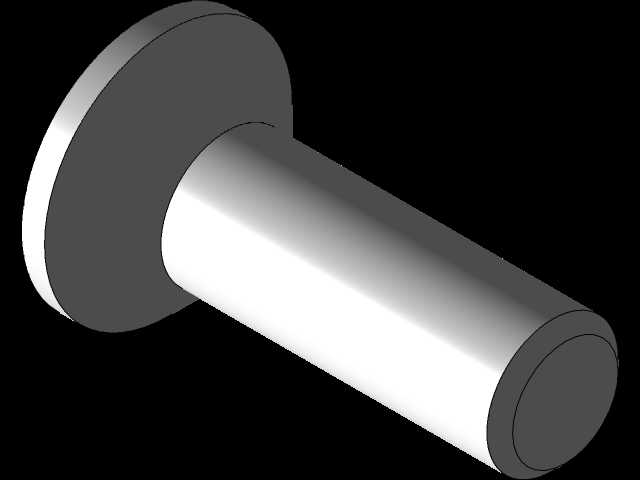

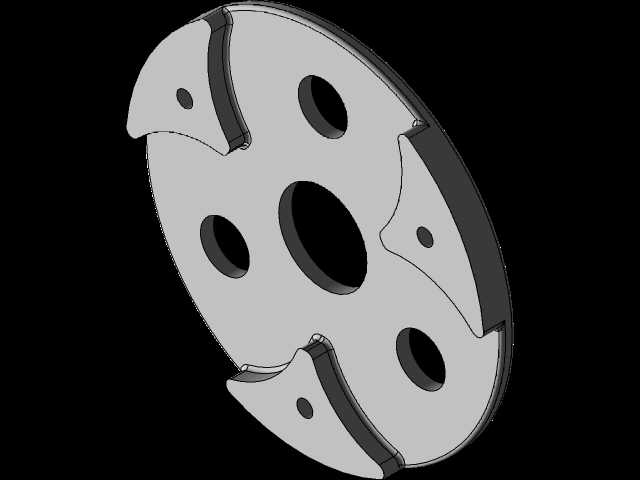

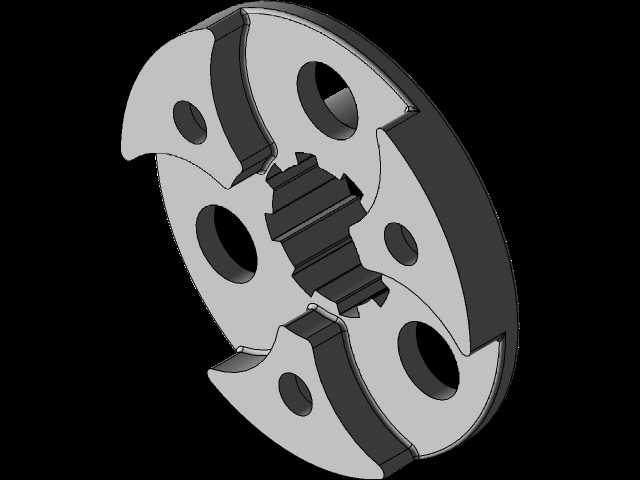

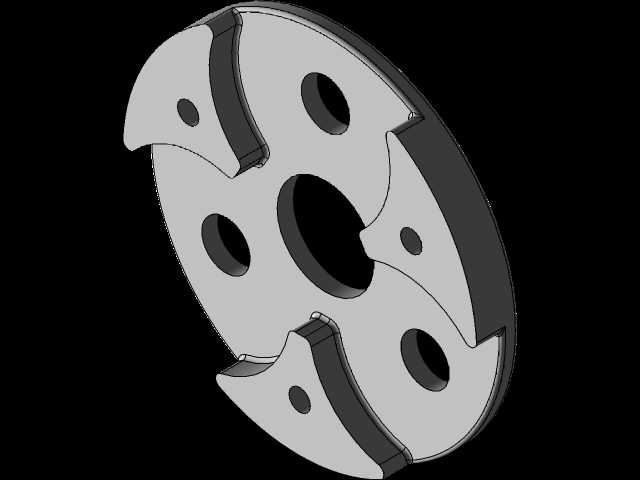

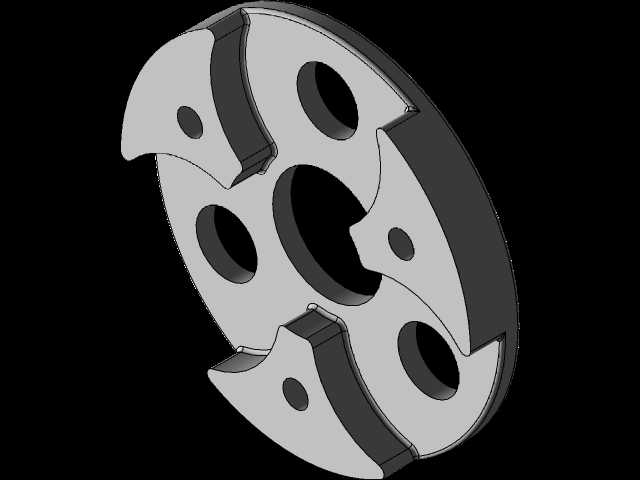

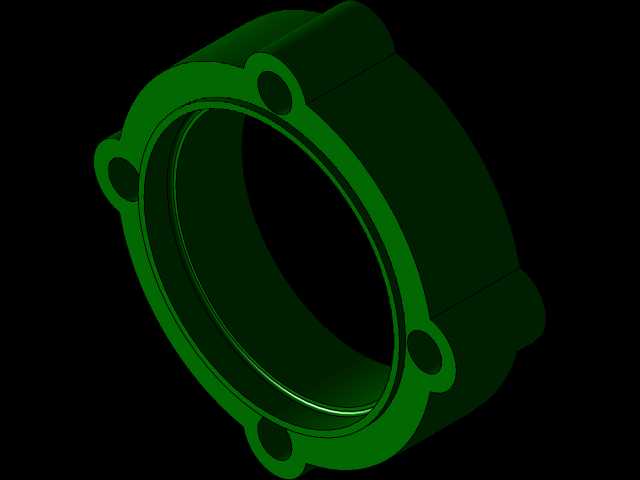

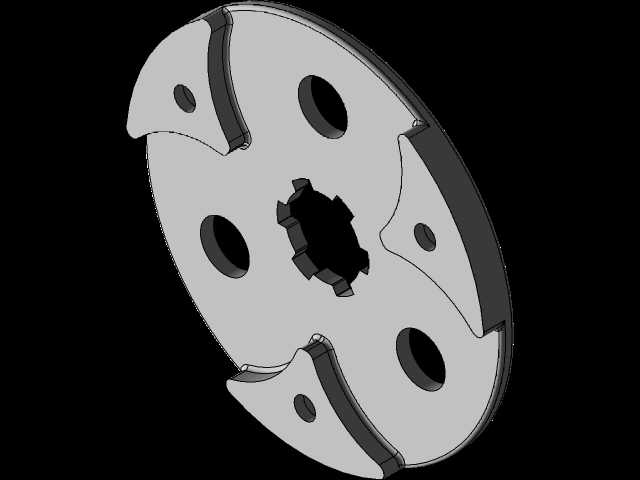

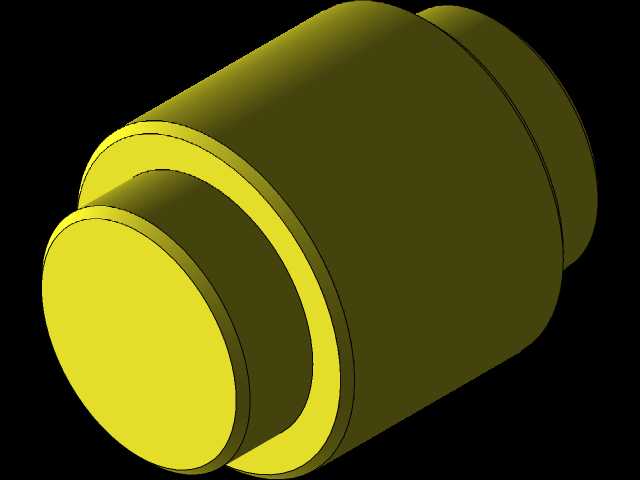

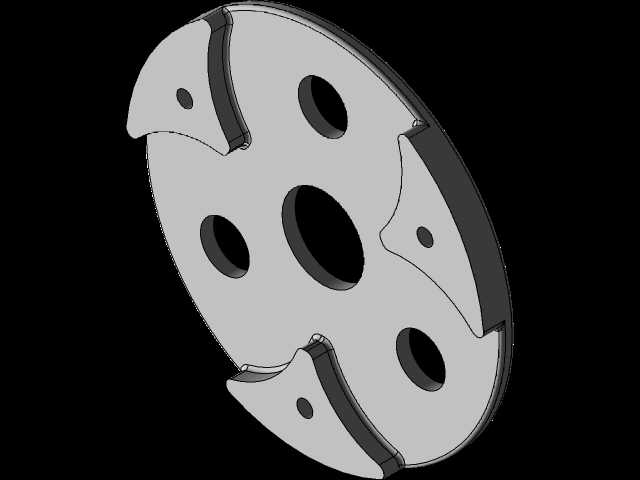

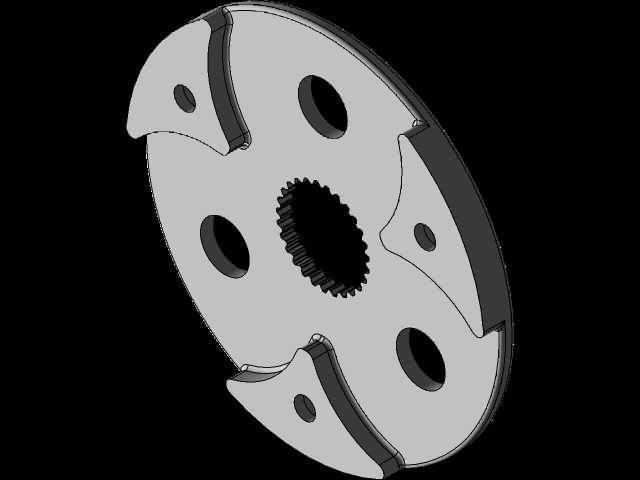

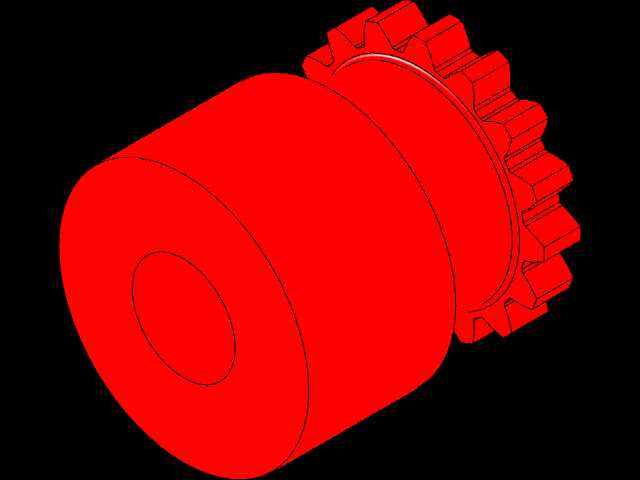

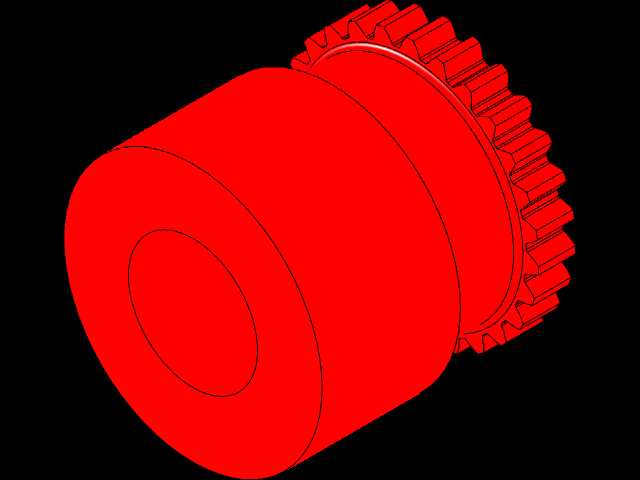

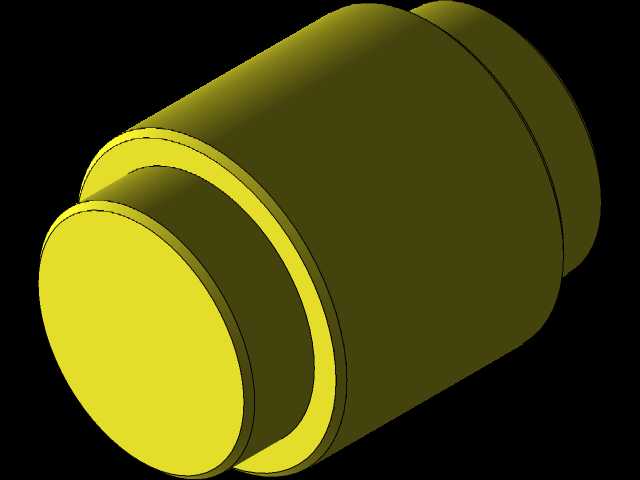

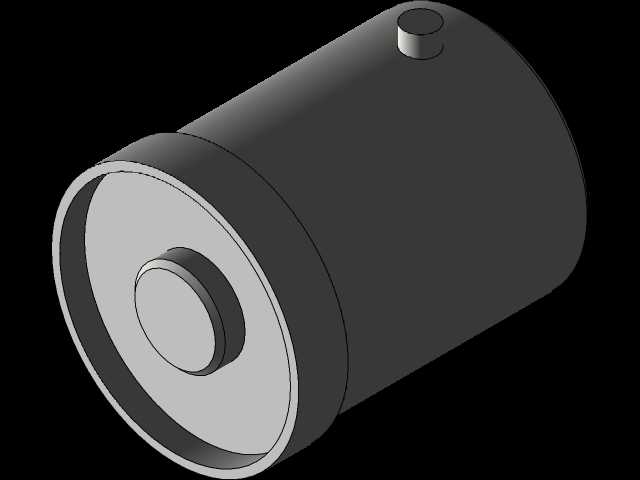

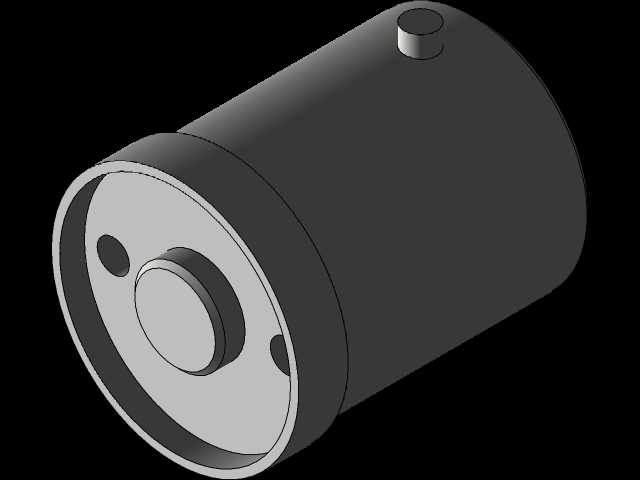

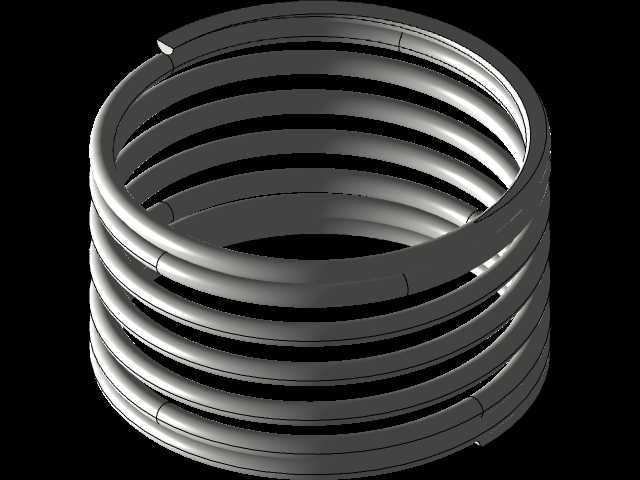

　　从结构设计逻辑来看，该行星轮系采用NGW型单级行星传动架构，内齿圈与减速器壳体集成设计，既作为轮系啮合的固定齿圈，又承担壳体的结构承载作用，太阳轮直接对接动力输入轴端，三个均布的行星轮通过滚针轴承安装在行星架销轴上，行星架末端直接连接绞车卷筒的动力输入端，动力传递路径为输入轴驱动太阳轮，太阳轮带动三个行星轮沿固定内齿圈做公转+自转运动，最终通过行星架将减速增扭后的动力输出至卷筒。设计过程中针对行星轮的均载特性做了优化，太阳轮采用浮动式安装结构，无额外径向定位约束，可在运转过程中通过轮齿啮合的反作用力自动微调中心位置，补偿三个行星轮因加工、装配误差带来的载荷分配不均问题，避免单齿过载点蚀断齿的失效风险。

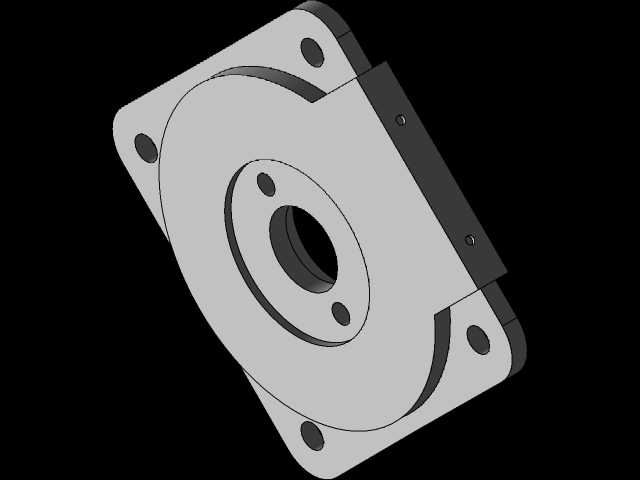

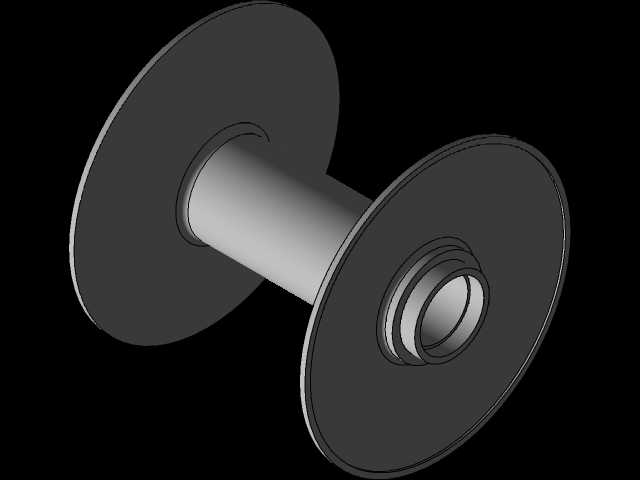

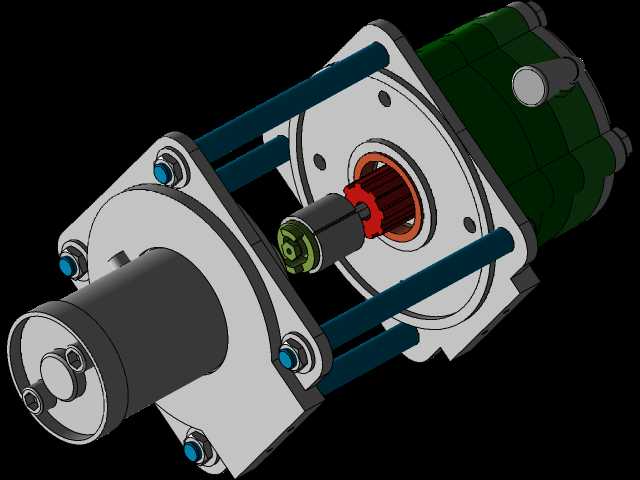

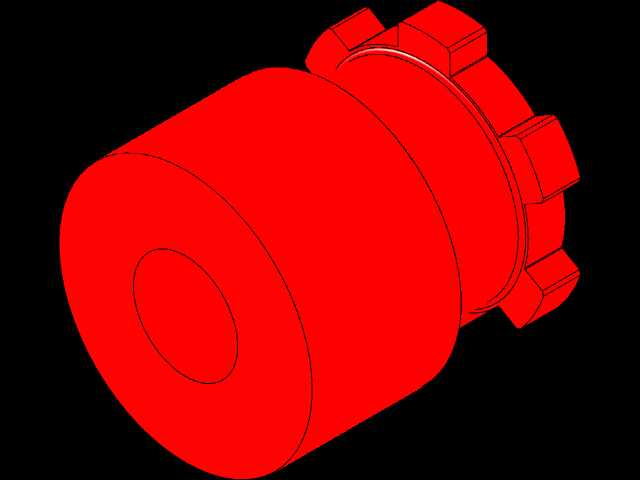

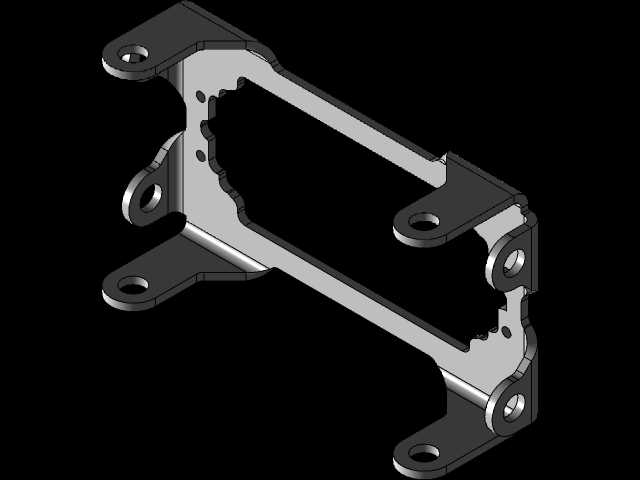

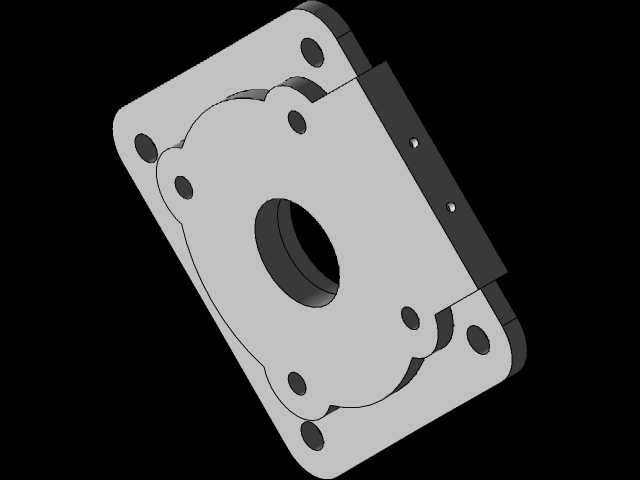

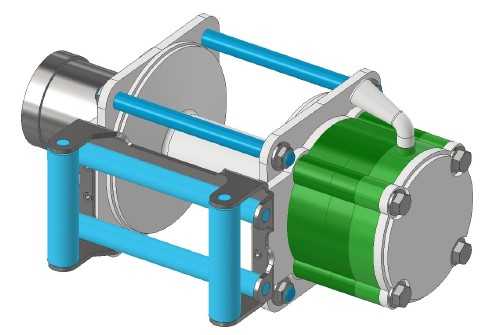

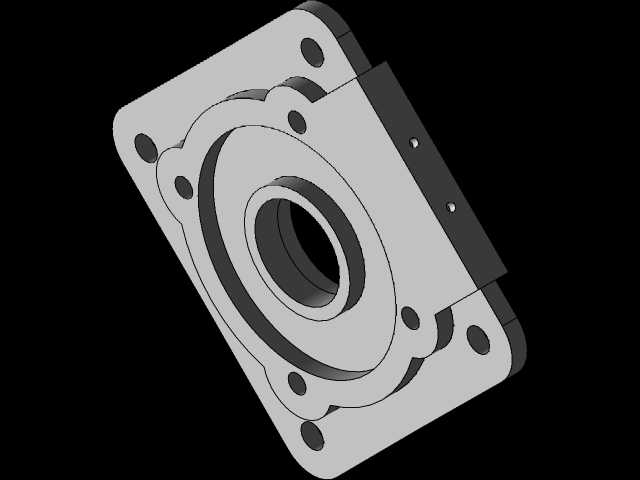

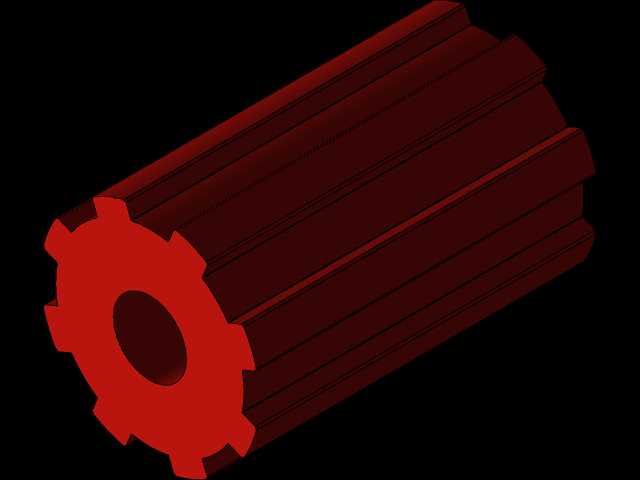

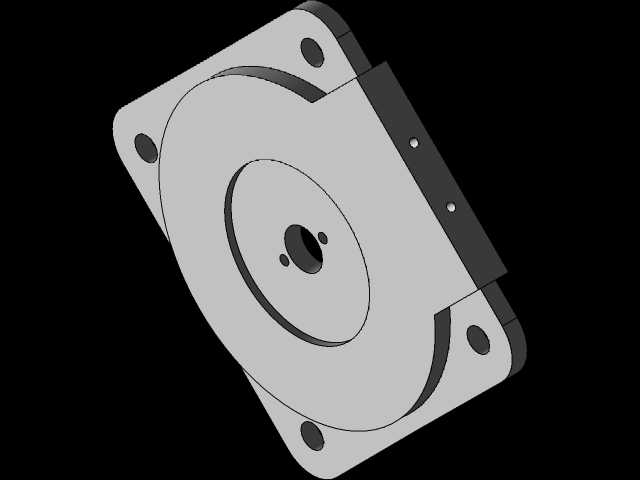

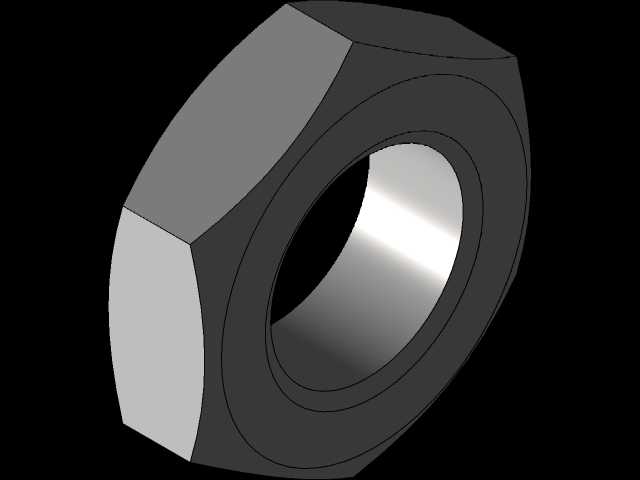

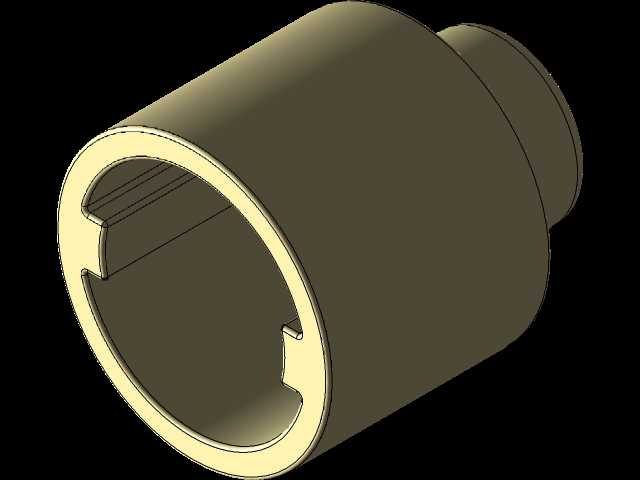

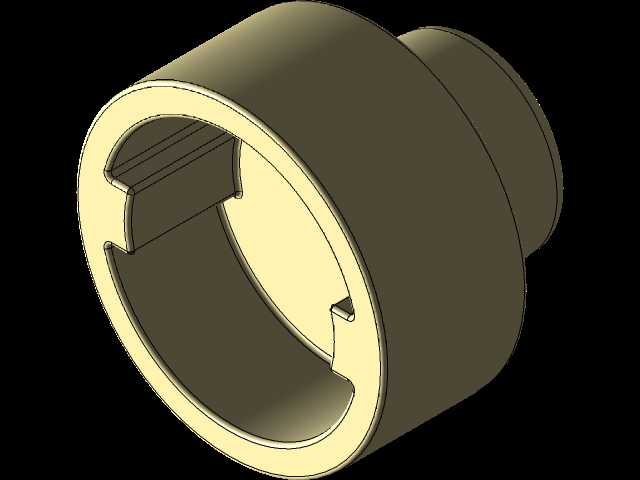

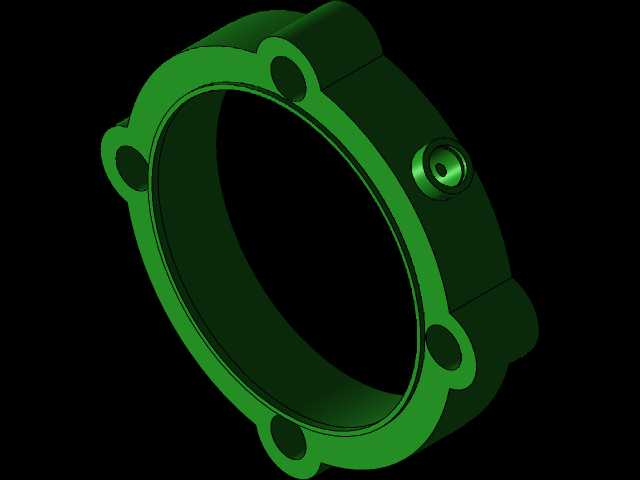

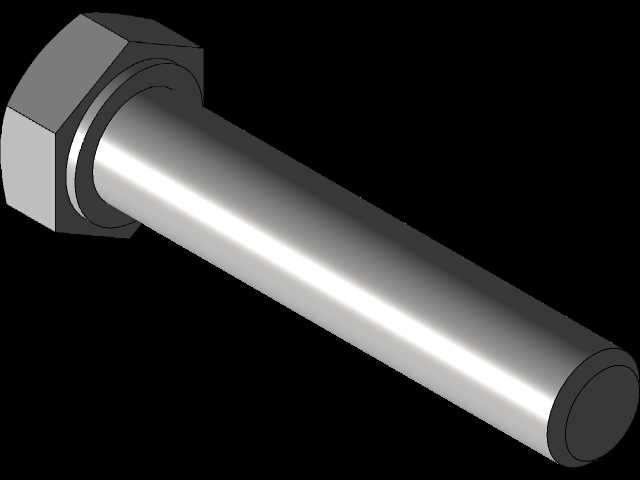

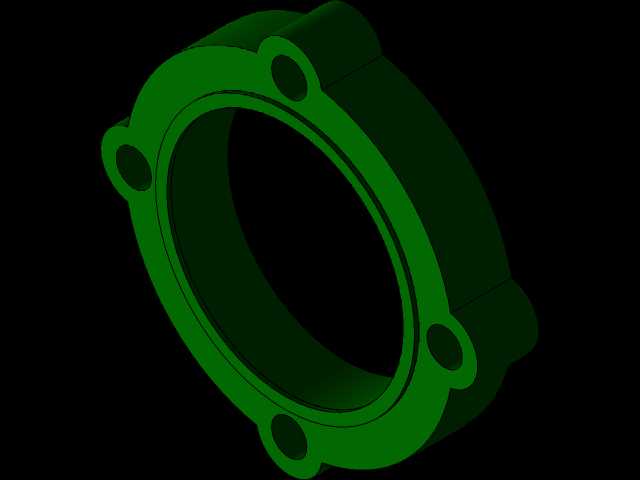

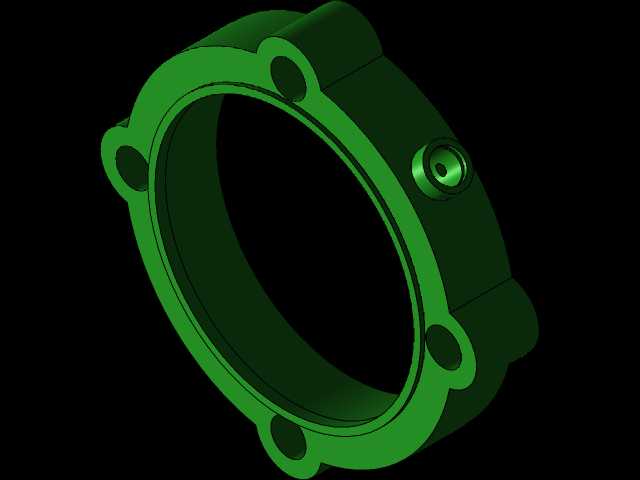

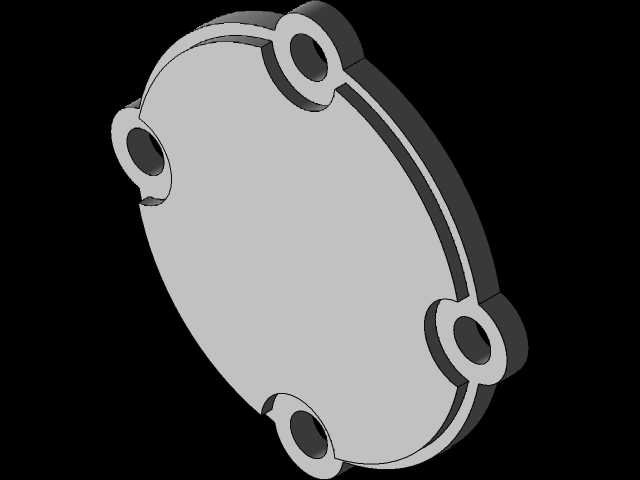

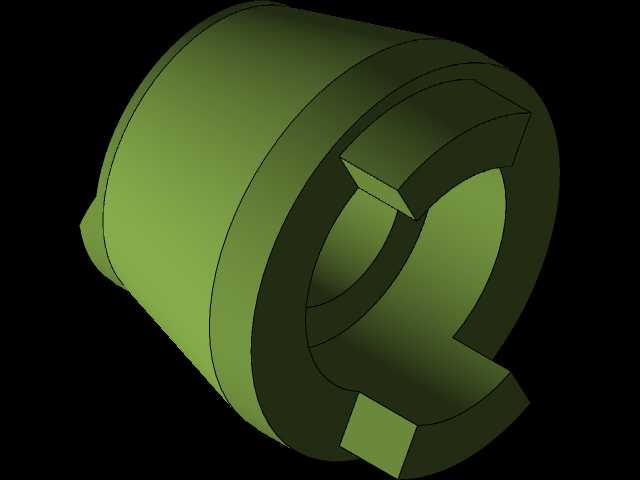

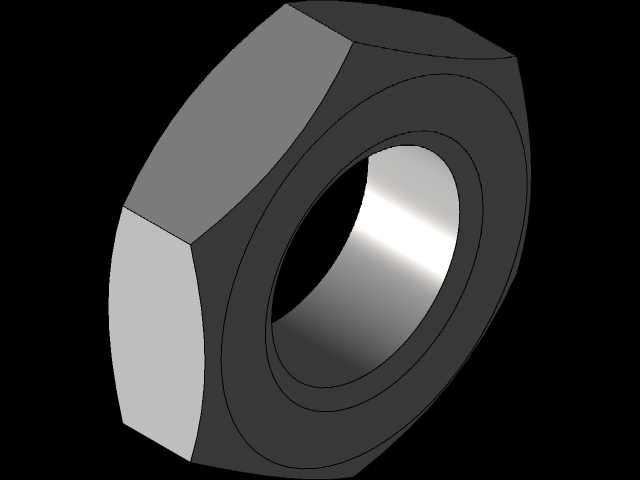

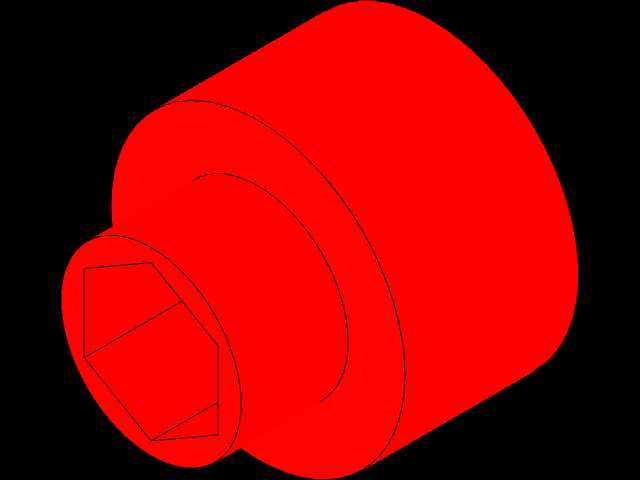

　　结构的安装边界设计充分考虑绞车的装配需求，输入端采用内花键对接动力轴，可直接匹配液压马达、驱动电机的输出花键轴，无需额外加装联轴器；壳体端设置多根均布的长螺栓安装孔，可直接通过贯穿螺栓将减速器整体固定在绞车的机架侧板上，输出端的行星架法兰设置对应螺栓孔位，可与卷筒的连接法兰直接对接，同轴度定位止口的公差设计控制在H7级，保证装配后运转的同轴度，避免偏载带来的轴承额外磨损。外露的长紧固螺栓采用高强度合金钢材质，预紧力按照额定载荷的1.5倍计算选型，可承受重载牵引、紧急制动时的冲击载荷，避免壳体连接松动。

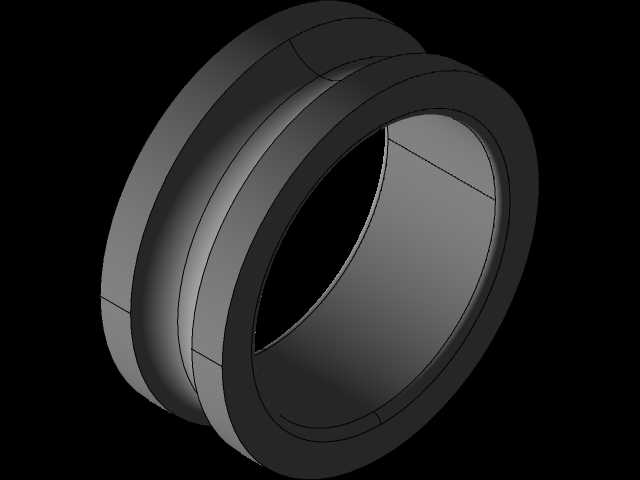

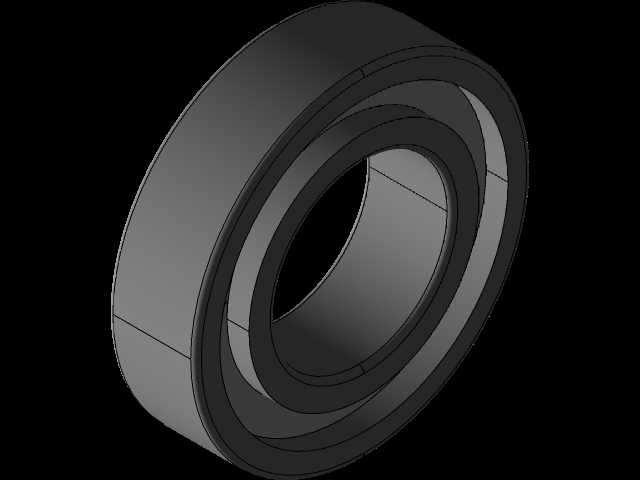

　　轮系的参数匹配围绕绞车的常用工况做了针对性调整，齿宽系数选取0.4，兼顾承载能力与轴向尺寸控制，齿轮采用渐开线直齿设计，加工工艺性更好，装配调整难度低，适合重载低速的绞车运转场景；行星轮与太阳轮、内齿圈的啮合侧隙控制在0.1-0.2mm之间，既可以补偿热变形带来的齿距变化，又能避免正反转切换时的过大回差，减少绞车启停、换向时的冲击。轴承选型方面，行星轮内部采用满装滚针轴承，可在有限的径向空间内承载更大的径向载荷，输入输出端采用深沟球轴承承受径向力，同时适配少量轴向窜动，匹配浮动太阳轮的位移需求。

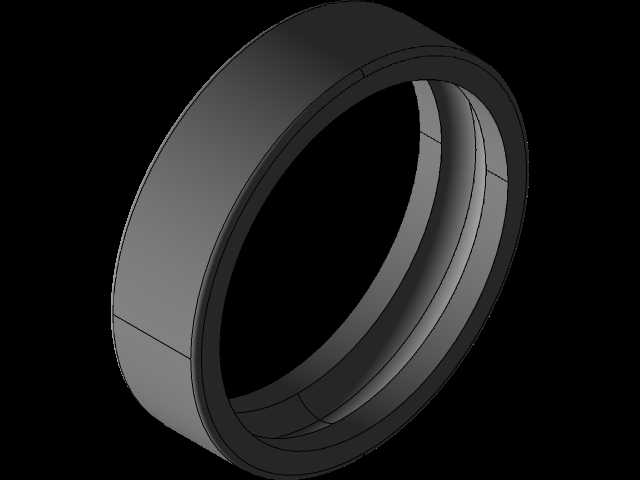

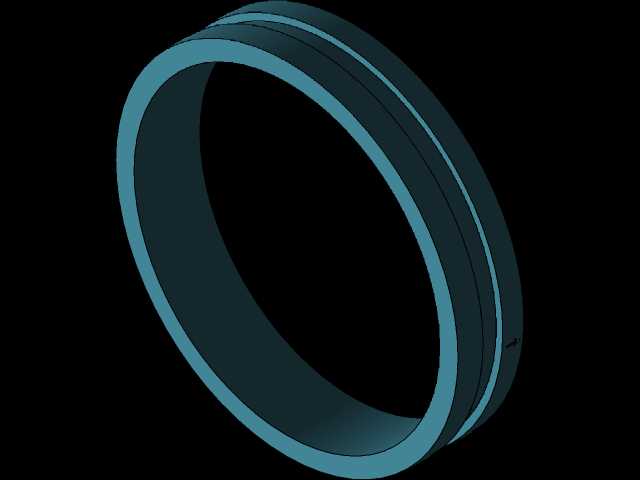

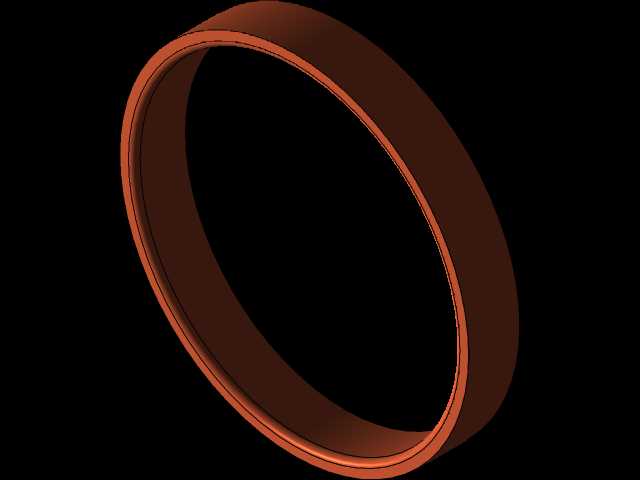

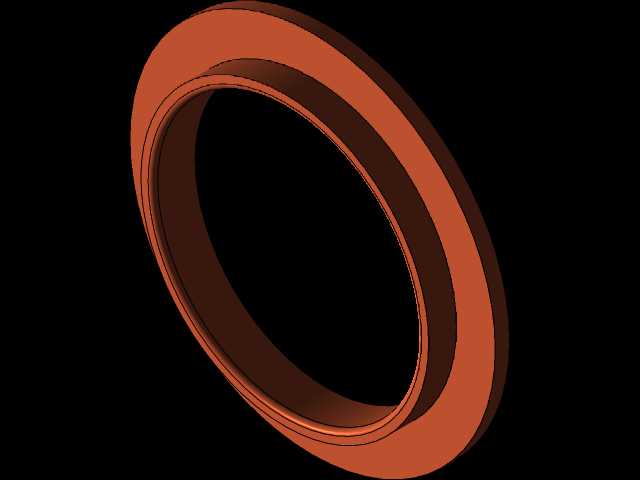

　　密封结构设计适配绞车多粉尘、户外甚至涉水的作业环境，输入输出轴端采用双唇口骨架油封，外侧加装防尘挡圈，可阻挡外界粉尘、泥水进入壳体内部，避免润滑油污染导致的轮系磨损失效；壳体合箱面采用密封胶加O型圈的双重密封结构，防止齿轮油渗漏，保证长期运转过程中的润滑可靠性。壳体外侧的环形散热筋结构，可在绞车运转过程中通过空气对流带走轮系啮合产生的热量，避免长期重载运转下油温过高导致的润滑油粘度下降、润滑失效问题。

　　在实际选型适配过程中，该结构可通过调整齿圈、太阳轮、行星轮的齿数比，匹配不同的减速比需求，适配不同额定牵引力、不同绳速的绞车产品，模块化的结构设计也方便后续的维护拆解，出现轮齿磨损、轴承损坏时可快速拆解更换易损件，降低设备的运维成本。三维建模过程中所有配合面、安装孔位、齿形参数均按照实际加工工艺要求建模，可直接用于工程出图、装配干涉校验、有限元载荷仿真分析，也可用于绞车产品的虚拟装配验证，提前排查装配过程中的干涉问题，缩短产品的研发迭代周期。
