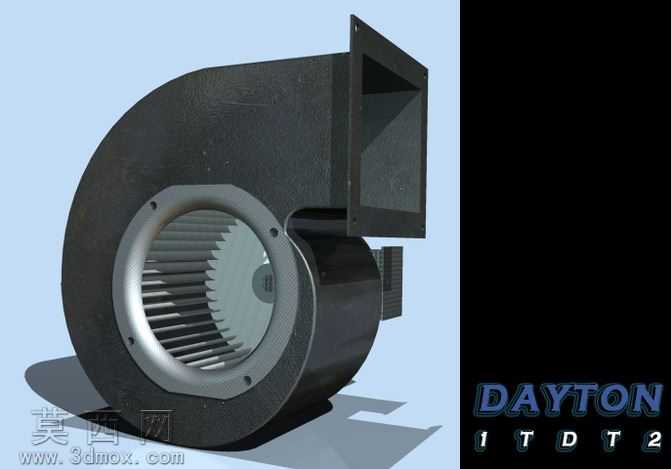

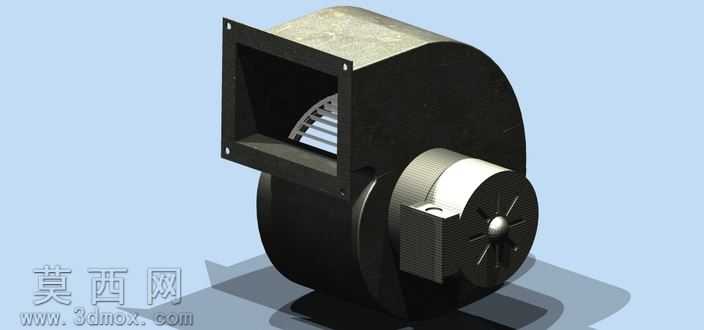

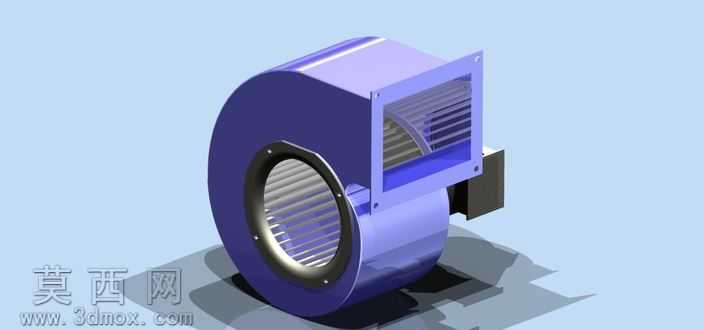

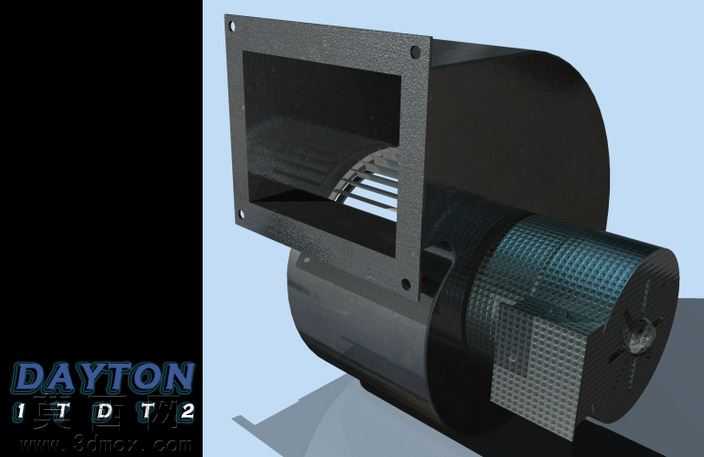

代顿1TDT2离心鼓风机三维结构模型

本模型为代顿1TDT2型离心鼓风机的高精度三维建模成果，建模过程严格遵循该型号风机的真实尺寸参数与结构特征，完整还原了设备的全部核心构造。建模阶段首先依据产品公开的性能参数与外形尺寸，搭建蜗壳的螺旋型流道基准曲线，通过曲面放样、加厚成型的方式构建蜗壳主体，精准控制蜗壳型线的扩张角度，保证流道截面的变化规律符合离心风机的气动设计要求，蜗壳表面做了细微的磨砂质感处理，还原工业级风机壳体的铸铁材质外观。进风口侧的集流器采用圆弧过渡结构，建模时通过旋转凸台生成集流器基体，与蜗壳的连接法兰做了安装孔位的阵列排布，每个螺栓孔的位置、孔径都与实物保持一致，法兰边缘做了倒角处理，还原真实机加工的工艺特征。叶轮部分是建模的核心环节，模型完整还原了多片前倾式离心叶片的排布结构，每片叶片的安装角度、弧度都经过精准校准，叶片与前盘、后盘的连接部位做了贴合处理，还原叶轮焊接装配的结构特征，叶轮中心的轴孔、与电机连接的定位结构都做了细节刻画，可清晰展示叶轮与驱动端的装配关系。出风口的方形连接法兰同样做了安装孔阵列，法兰与蜗壳的过渡段做了顺滑的曲面衔接，避免出现结构硬边，还原实际产品的冲压焊接成型特征。模型附带的电机安装位、接线盒结构都做了等比例还原，接线盒的外形、安装位置与实物完全匹配。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟室内自然光从侧上方照射，突出蜗壳的曲面轮廓与金属质感，辅光源补亮进风口侧的叶轮细节，避免暗部细节丢失，背景采用浅蓝纯色背景，突出设备主体结构。材质设置上，蜗壳与叶轮主体采用铸铁材质，调整材质的粗糙度、金属度参数还原铸件的哑光金属质感，法兰连接面做了轻微的高光处理，还原机加工面的平整特征。整个模型结构完整，无多余碎面与破面，各部件的装配关系清晰，可用于风机结构教学、通风系统方案展示、设备选型参考等场景，能够直观展示该型号离心鼓风机的内部构造与外部安装特征，帮助使用者快速理解离心风机的工作原理与结构组成。
