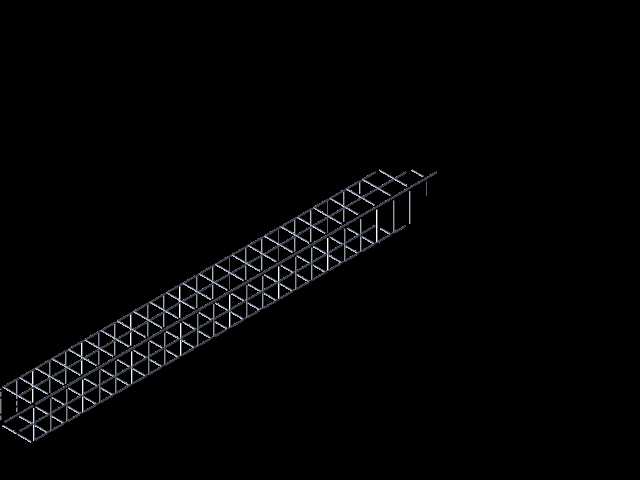

这套轨道组件面向移动式塔式起重机的现场铺设需求,核心由两根平行钢轨、钢筋混凝土轨枕以及配套连接附件组成,用于把塔机行走机构的轮压均匀传递到压实土基上,为整机沿直线方向移位提供连续、稳定的支承边界。组件按八米有效铺设规格组织,轨枕基础断面取0.35m×0.35m,单段基础长度覆盖12m至8m的布置区间,钢轨选用49E1型,对应DIN S49轨道规格,能够满足常见中型塔机底盘行走轮的踏面匹配与侧向导向要求。
从现场使用逻辑看,轨道并不是孤立零件,而是塔机移动底盘与地基之间的过渡系统。塔机在作业半径变化、楼栋流水施工或堆场转场时,需要依靠行走机构沿轨道纵向移动;轨道直线度、轨距一致性、顶面高差和基础沉降控制,直接影响轮压分布、门架受力以及整机防倾覆稳定性。模型将钢轨、轨枕、扣件和连接关系完整表达,便于在总图阶段核对行走轮与钢轨的接触位置,也可用于施工平面布置时校核轨道中心线、端部缓冲距离和设备进退场路径。

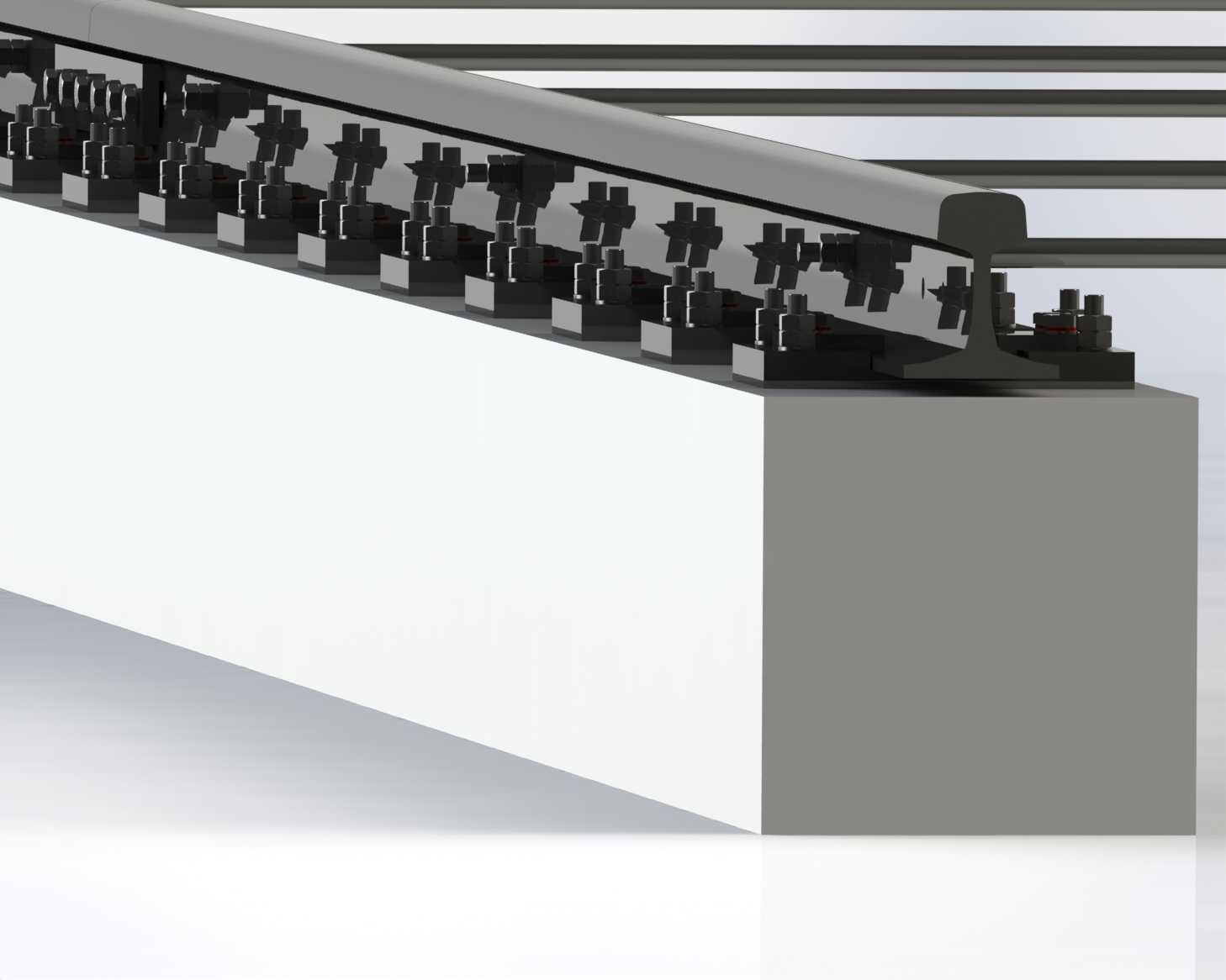

结构布置上,两根钢轨保持设计轨距,下方由多道钢筋混凝土轨枕横向承托。轨枕沿轨道纵向等间距排列,形成类似梁格的受力体系:钢轨承担行走轮集中载荷并将其分散至轨枕,轨枕再把载荷扩散到下部道床或压实土层。混凝土轨枕具有较好的竖向刚度和耐久性能,适合施工现场反复承载、露天存放和长期周转使用;钢轨顶部形成连续运行面,内侧与轮缘配合实现导向,外侧及下方通过附件限制横向位移和竖向跳动。
建模时需要重点把握几个工程边界。其一是钢轨断面与轨枕间距,轨枕不能与塔机底盘下部平台、夹轨器或清扫装置发生干涉;其二是轨道端部应预留安全行程,实际工程中还需配合止挡装置,模型表达的八米轨道可作为标准段进行阵列、延长或分段转运;其三是基础顶面标高应保持一致,轨枕下方垫层需压实,避免局部悬空造成钢轨弯矩突变;其四是两根轨道的平行度必须受控,若轨距偏差过大,行走轮可能出现啃轨、偏磨或额外侧向力。

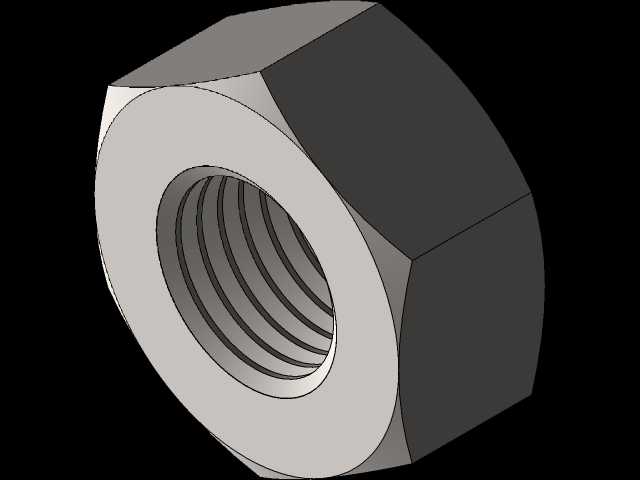

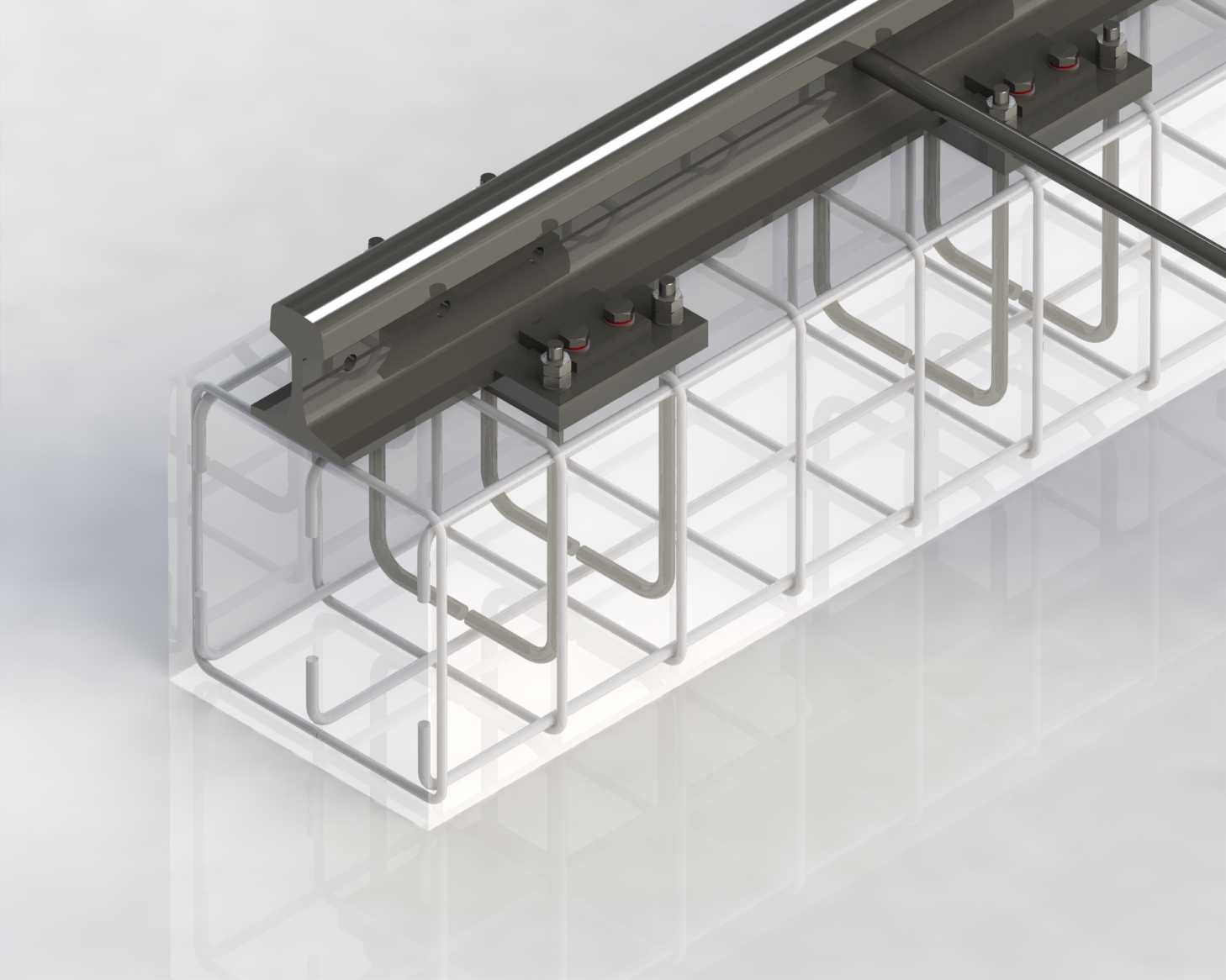

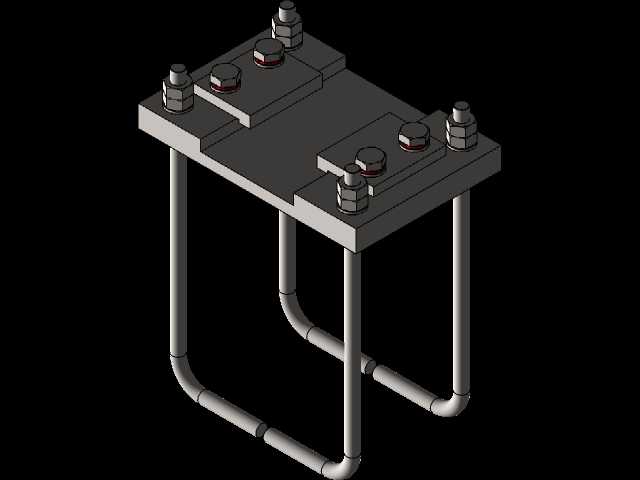

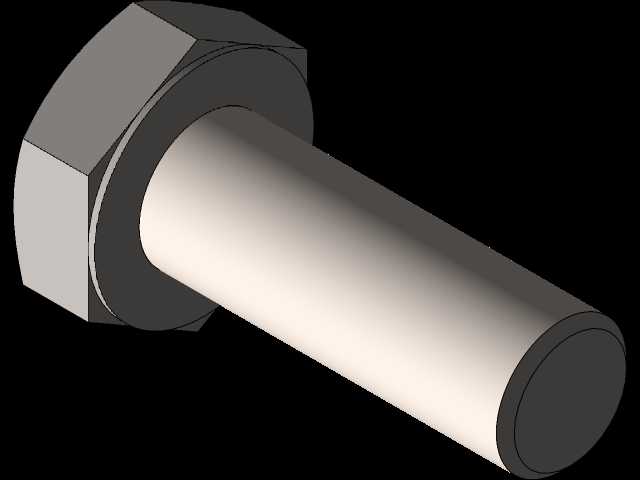

附件设计围绕钢轨固定和现场装配展开。扣件、压板、紧固件等元素在组件中按实际装配关系布置,使钢轨相对于混凝土轨枕定位可靠,同时保留施工调整余量。钢轨热胀冷缩、安装误差和基础微小沉降都要求连接系统具备一定可调能力,因此在三维校核中不能只看单件外形,更应关注扣件压紧位置、螺栓操作空间以及轨枕预埋部位的对应关系。对于需要出施工详图的场景,可在此模型基础上补充扣件规格、接缝处理、垫层材料和轨道测量公差。

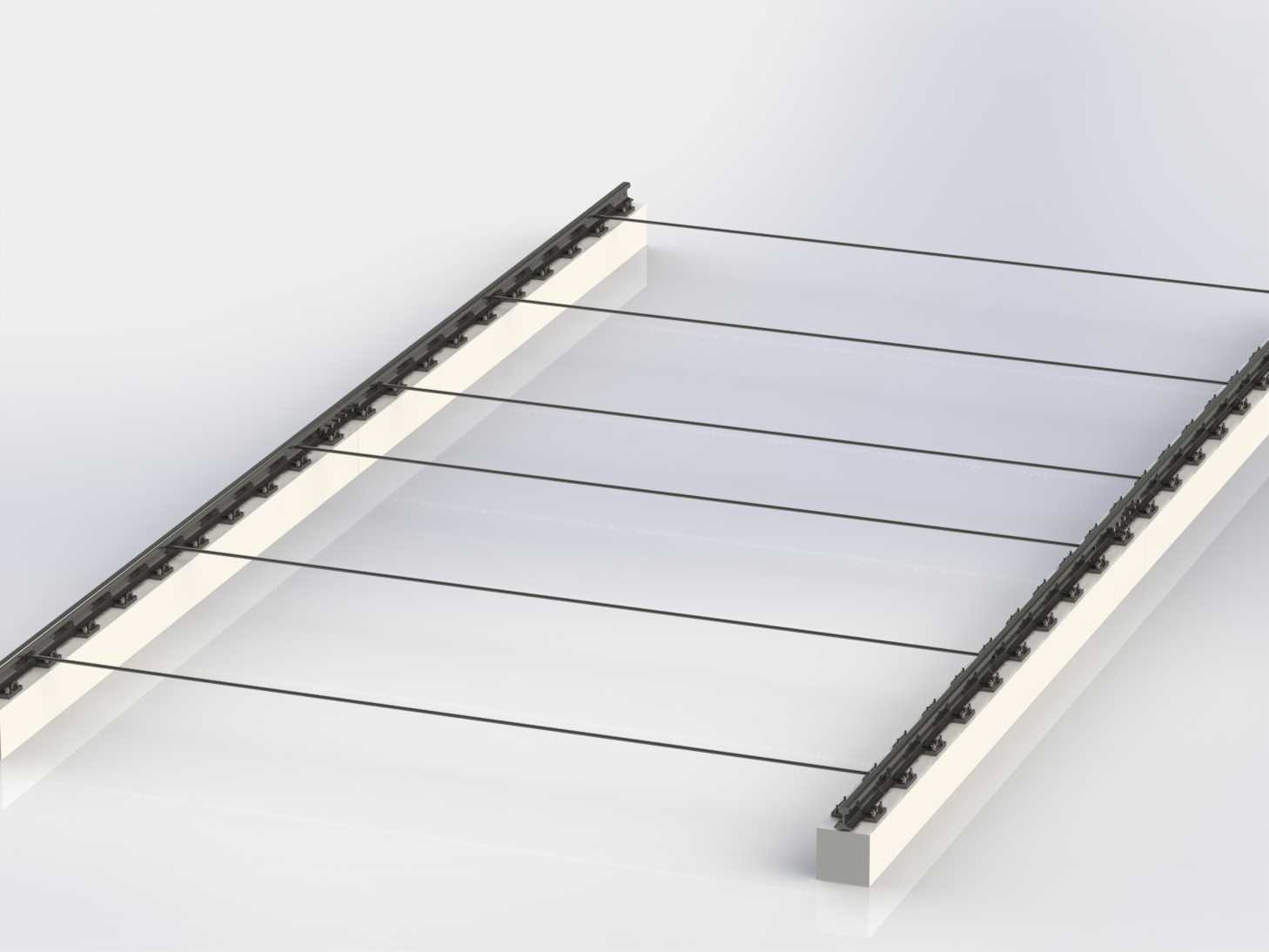

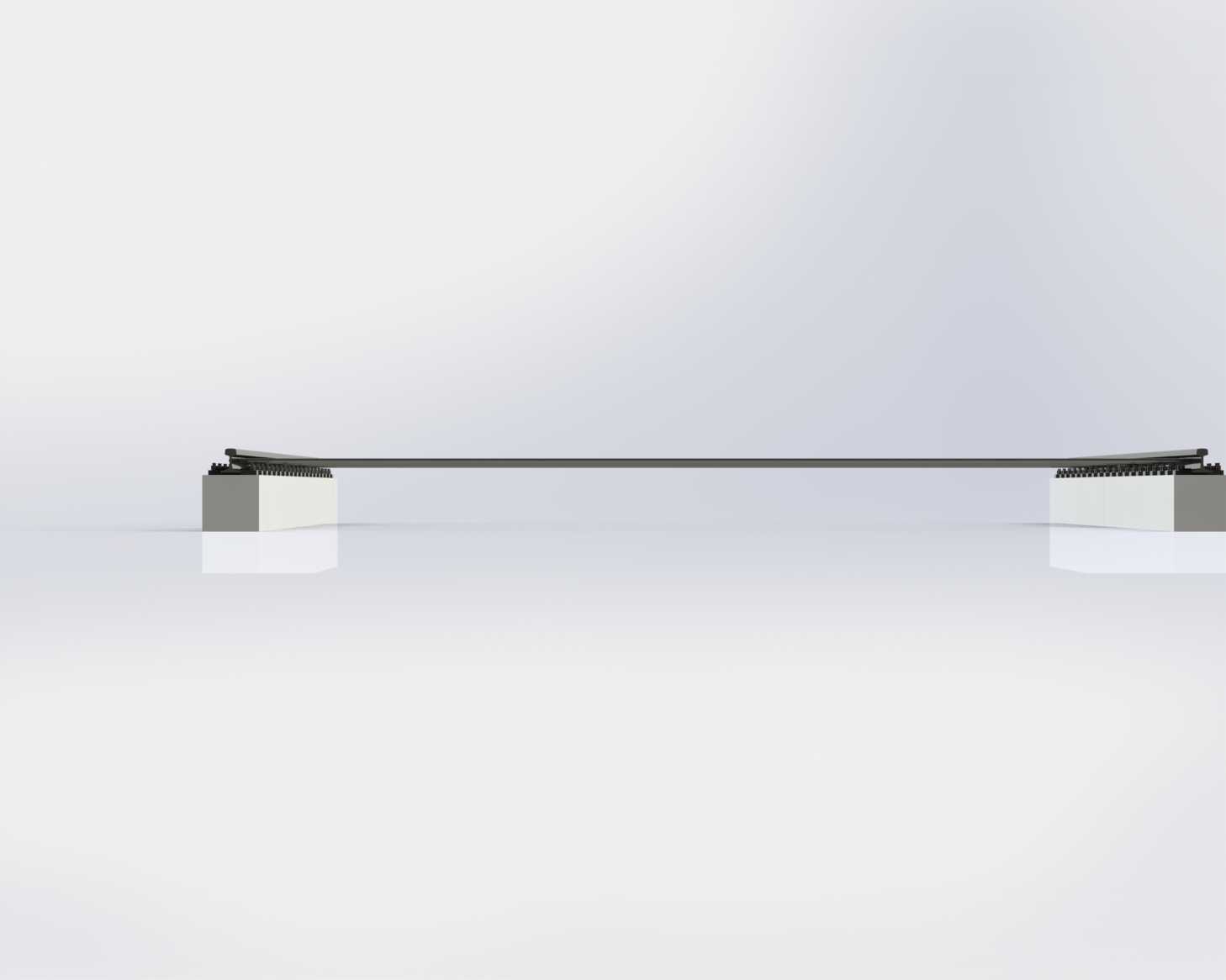

外形方面,组件整体呈长条对称布局,两道黑色钢轨沿纵向延伸,浅色混凝土轨枕横向贯穿,视觉上清楚反映了上部刚性轨道与下部分散支承的组合关系。钢轨端部和轨枕端部构成安装边界,铺设时需结合塔机轨距、轮组数量、最大轮压和地基承载力进行复核。若场地土质较弱,应增加碎石垫层或混凝土条形基础;若轨道需要转弯或多段拼接,则应另行设计曲线段、接头板和错位布置。
该模型适用于塔机行走系统设计、施工组织方案演示、临建场地布置、机械设备安装教学以及轨道基础校核等场景。它把钢轨、轨枕和连接件放在同一装配层级中,能够帮助结构设计人员直观理解载荷传递路径,也便于在三维环境中检查塔机底盘行走时与轨道、轨枕、端部止挡之间的空间关系。
