这套受料装置主要布置在散料输送线的头部或中段转接点,承担把上游来料集中、缓冲并均匀导向下方皮带的任务。现场常见于砂石骨料、粮食、煤炭、化工颗粒及破碎筛分生产线中,物料从上方落入斗体后,依靠锥形壁面的收拢作用向中心出口汇集,再落到输送带承载面上,避免偏载、撒料和对皮带的直接冲击。

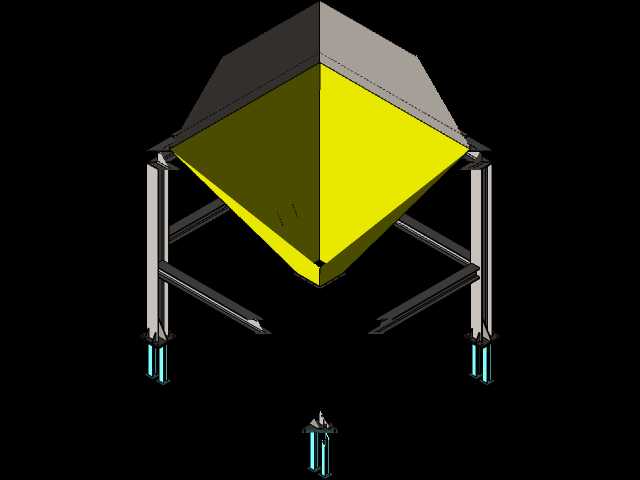

从结构上看,斗体采用上大下小的方锥过渡形式:上部为近似方形的接料口,便于与上游溜槽、卸料车或振动给料设备对接;下部逐渐收缩为集中出料区,使物料在重力作用下沿壁面下滑。锥段壁板在建模时按折弯与拼焊思路处理,棱线处保留焊接结构所需的过渡关系,既方便车间下料,也能减少物料在尖角处的滞留。对于磨琢性较强的物料,实际工程中还可在锥体内侧衬耐磨板或衬胶,模型保留了衬板安装所需的壁面空间与连接边界。

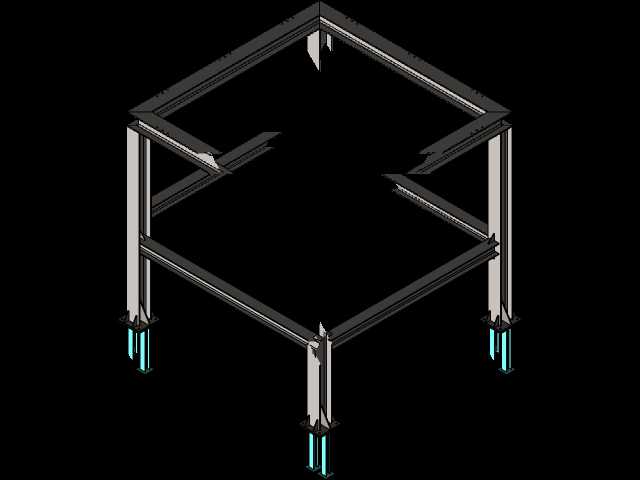

支撑部分采用四根立柱配合横向连梁形成框架,立柱围绕料斗四角布置,把斗体荷载传递到基础或平台预埋件上。框架并非单纯装饰:立柱之间的横梁承担抗扭与稳定作用,在料柱偏载、物料突然塌落或设备振动时,能够限制斗体晃动。柱脚位置预留了与基础连接的安装界面,现场可通过地脚螺栓固定,也可落在钢结构平台梁上。支腿高度需要结合下方皮带机的导料槽、托辊组和检修空间确定,既要保证出料口到皮带面的合理落料高度,又要留出人员清理和更换托辊的通道。
出料端的设计重点在于控制料流方向和落料点。锥形斗下方对准输送带中心,使物料以较集中的轨迹落到皮带中部,降低跑偏和边缘溢料风险。若输送速度较高或物料落差较大,可在出口处增设导料槽、缓冲床、抑尘罩或调节闸门;本模型给出了料斗与下游输送设备之间的空间关系,结构工程师可据此继续细化接口。斗体容积则要按瞬时来料量、物料堆积密度和缓冲时间校核,过小会造成溢料,过大则增加结构荷载和厂房高度。
建模思路遵循钣金焊接件与型材框架协同的方式:料斗壁板按可展开板件建立,折边、加强筋和拼接位置体现制造逻辑;支架采用型钢截面轮廓,梁柱交接处保留节点关系,便于后续出焊接件图和材料明细。三维装配时把料斗重心、出料中心线和下方输送机中心线作为关键基准,先确定落料点,再反推支腿位置和上口高度,这样能避免现场安装时出现料流偏置。
外形边界方面,上部方形接料口占据较大平面尺寸,适合承接宽幅来料;向下收缩后,下部轮廓明显减小,为皮带机导料槽和两侧人行道让出空间。安装时需核对三个边界:一是上口与上游设备的法兰或溜管间距,二是下口与皮带面、导料槽密封板的垂直距离,三是四柱脚与基础梁、土建预留孔的相对位置。对于改扩建生产线,还要核对检修吊装空间,保证斗体壁板和支腿能够分段进场、组焊就位。
在使用功能上,该装置不承担主动输送,而是作为料流转接、缓存和导向部件存在。它的价值在于把不均匀来料整理成稳定料流,减轻皮带受料段的冲击磨损,同时抑制粉尘外逸和物料飞溅。配合闸门、振动器或空气炮时,还可改善潮湿、细粉类物料在锥壁上的粘附问题。整体结构形式简单、承载路径清晰,适合作为散料输送系统中受料段的标准化三维设计基础。
