埃克索主题多曲面异形构件CNC加工工装

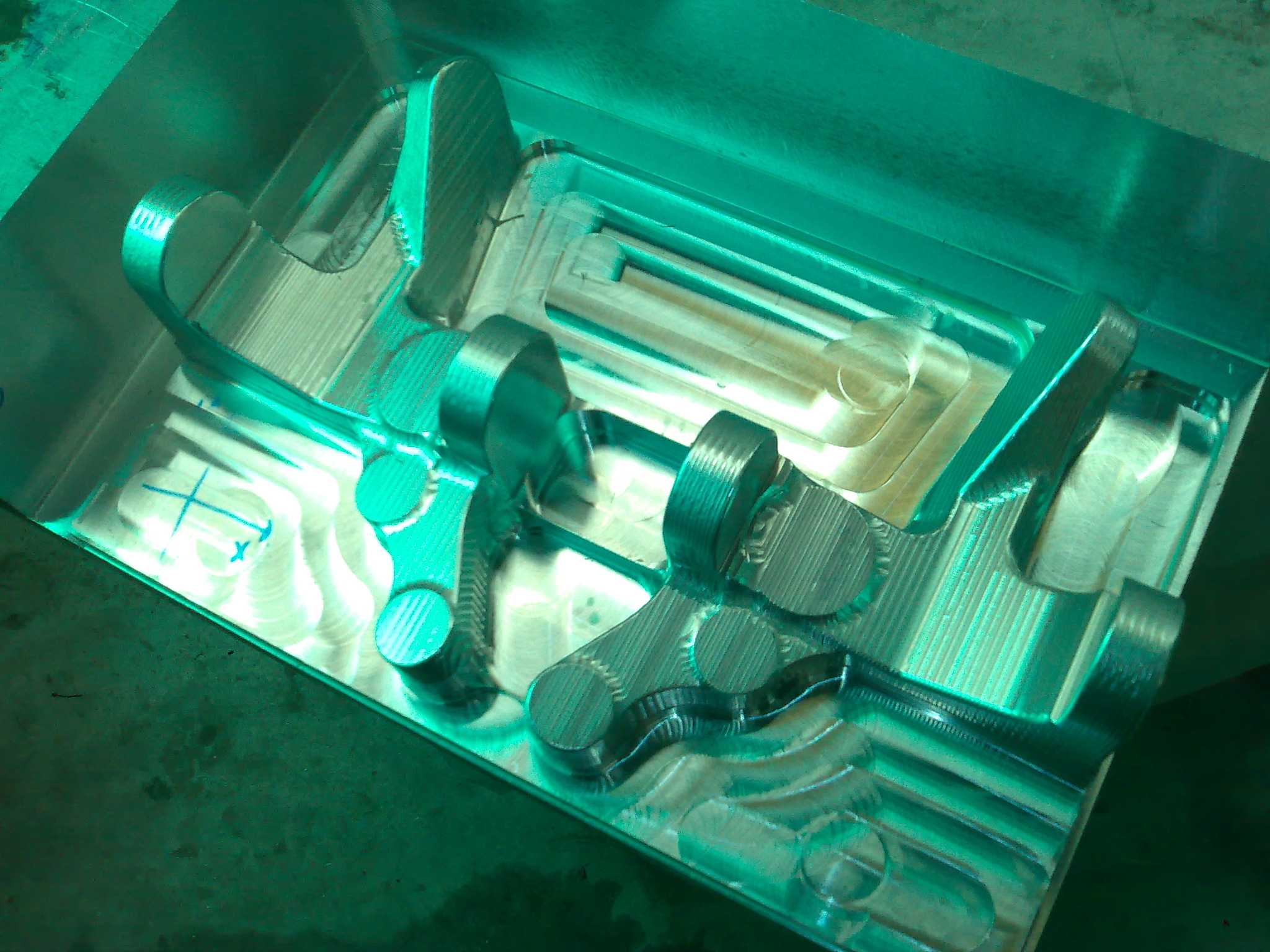

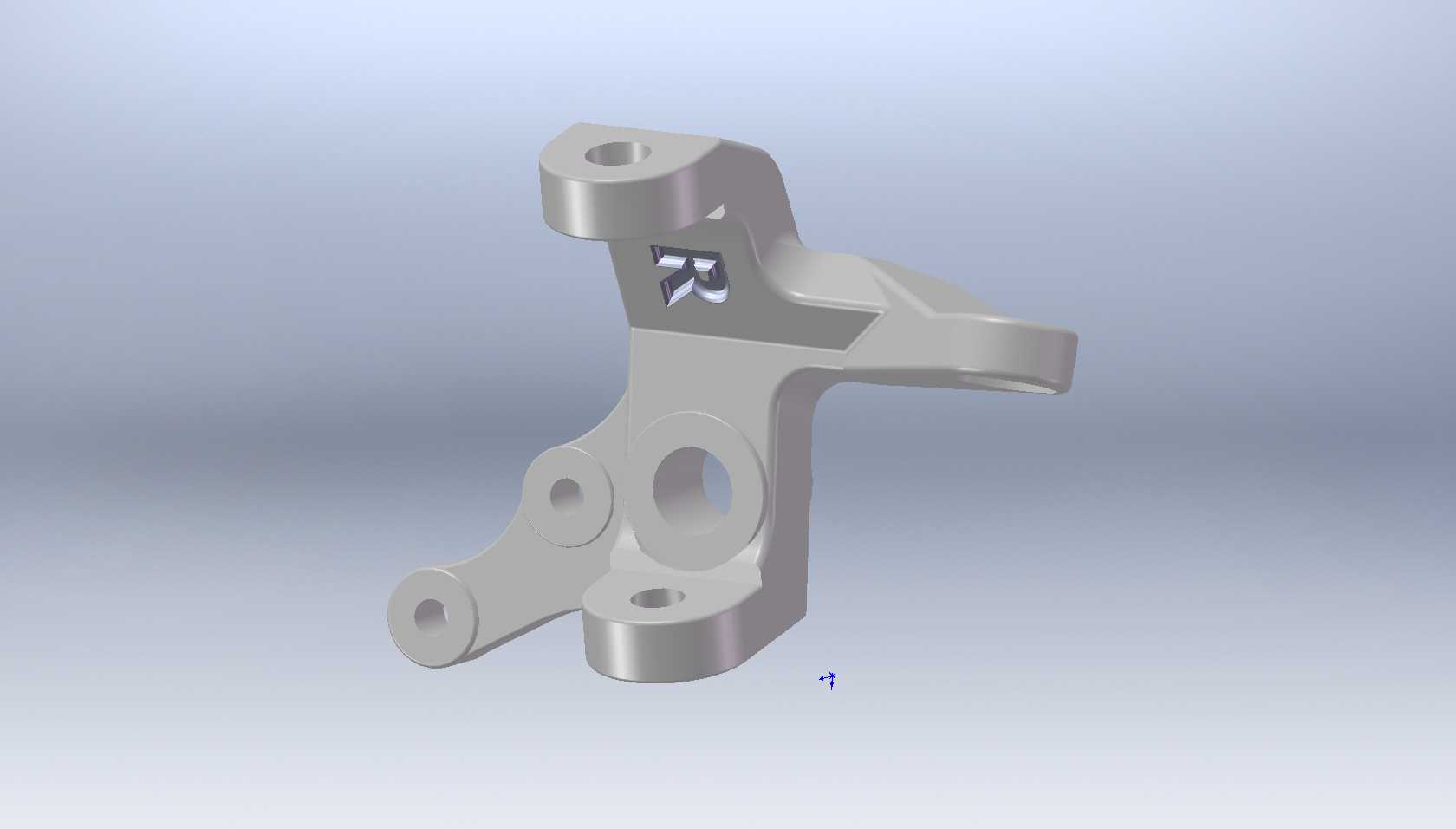

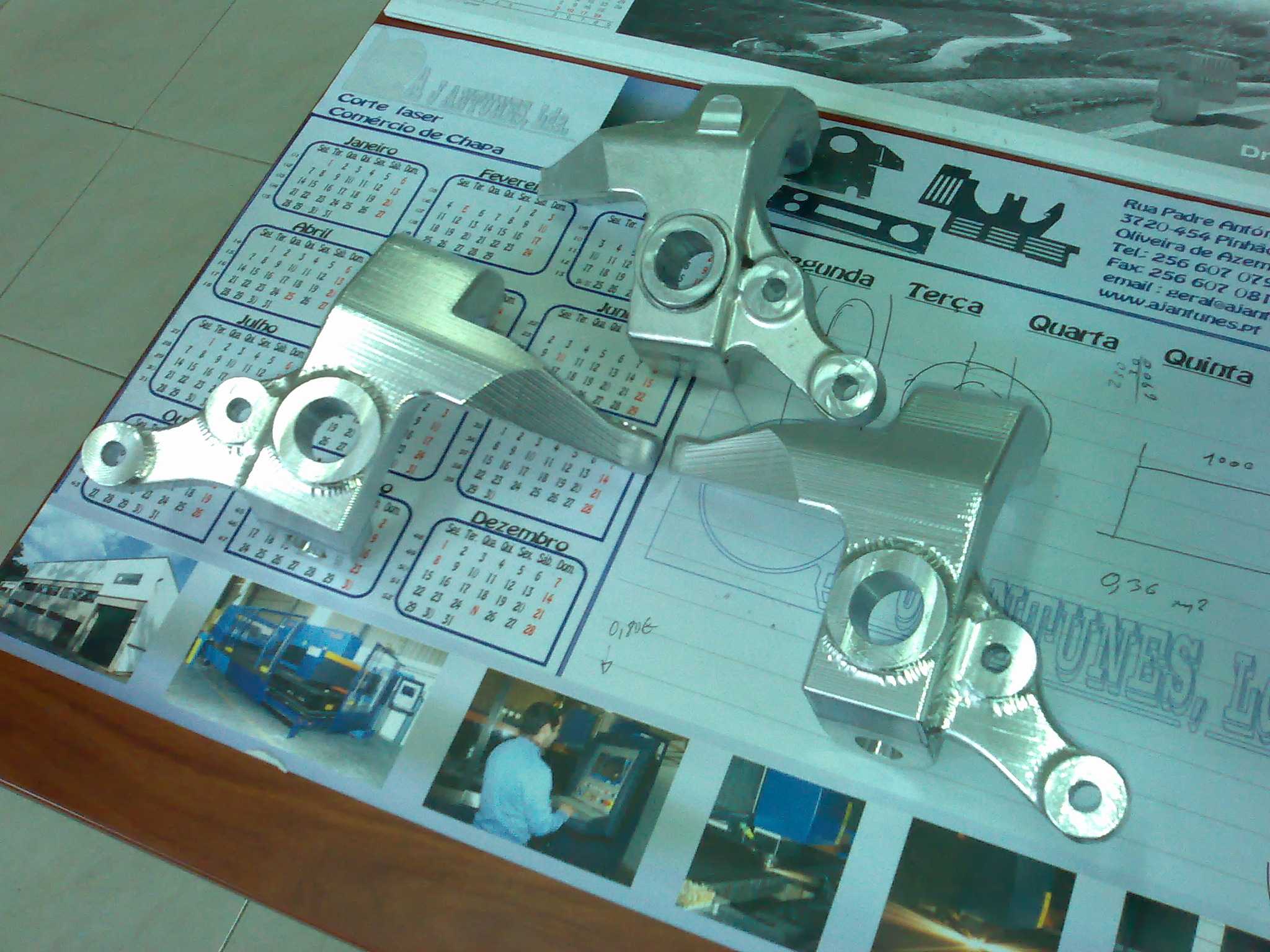

　　这套三维结构对应的是一块整块铝合金坯料经五轴联动铣削成型的异形曲面定位工装，从实拍加工面的刀路纹理可以看出，整个型面没有采用常规的直角拼接结构，所有承托轮廓都顺着被装夹工件的外表面连续延展，避免了传统分体垫块拼接时出现的定位台阶、间隙错位问题。在小批量非标零件的试制场景里，这类整体式铣削工装的使用频率很高：车间拿到外形不规则的曲面壳体、艺术造型构件或者异形薄壁件时，普通平口钳、标准吸盘无法完全贴合工件外轮廓，装夹时要么夹伤薄壁面，要么加工过程中出现颤振、移位，直接按照工件反向数模在整块铝坯上铣出随形承托型腔，工件落进去之后所有曲面支撑点均匀受力，后续翻面加工、侧边钻孔、轮廓精修时都不需要反复找正。

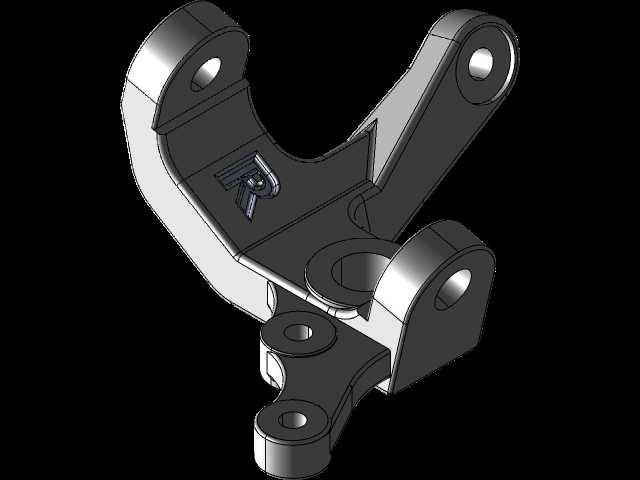

　　从型腔的布局来看，工装本体上集成了三组不同曲率的承托区域：左侧带圆弧凸台的位置对应工件的筒状回转段，加工时特意把圆弧支撑面的接触宽度控制在工件壁厚的1.5倍以上，既保证支撑刚性，又不会因为接触面积过大导致工件取放时刮伤已加工表面；中间长条形的浅槽区域对应工件的长直板段，槽底预留了0.2mm的让刀间隙，避免精铣工件底面时刀具切到工装本体；右侧错落分布的多个圆形凸台，对应工件上的安装孔位，凸台高度比工件底面高出3mm，工件放置后孔位位置完全悬空，钻孔、攻丝时刀具不会蹭到工装表面。

　　设计这类随形工装的时候，首先要确认的是机床的行程边界：整块坯料的长宽尺寸要小于机床工作台的有效装夹范围，工装四周预留出至少20mm的压板压紧位，四角位置做了C10的倒角，避免吊装、上下料时锐边划伤操作人员。工装的总厚度控制在80mm以内，这个厚度一方面保证五轴摆头加工最深型腔时，刀具悬伸长度不会超过刀具直径的4倍，大幅降低加工颤振；另一方面坯料重量控制在单人配合吊装设备可转运的范围，不需要额外加装重型吊环。型腔的最深位置距离工装底面保留了不小于15mm的实体壁厚，即使长时间承受夹紧力和切削冲击力，也不会出现工装本体变形。

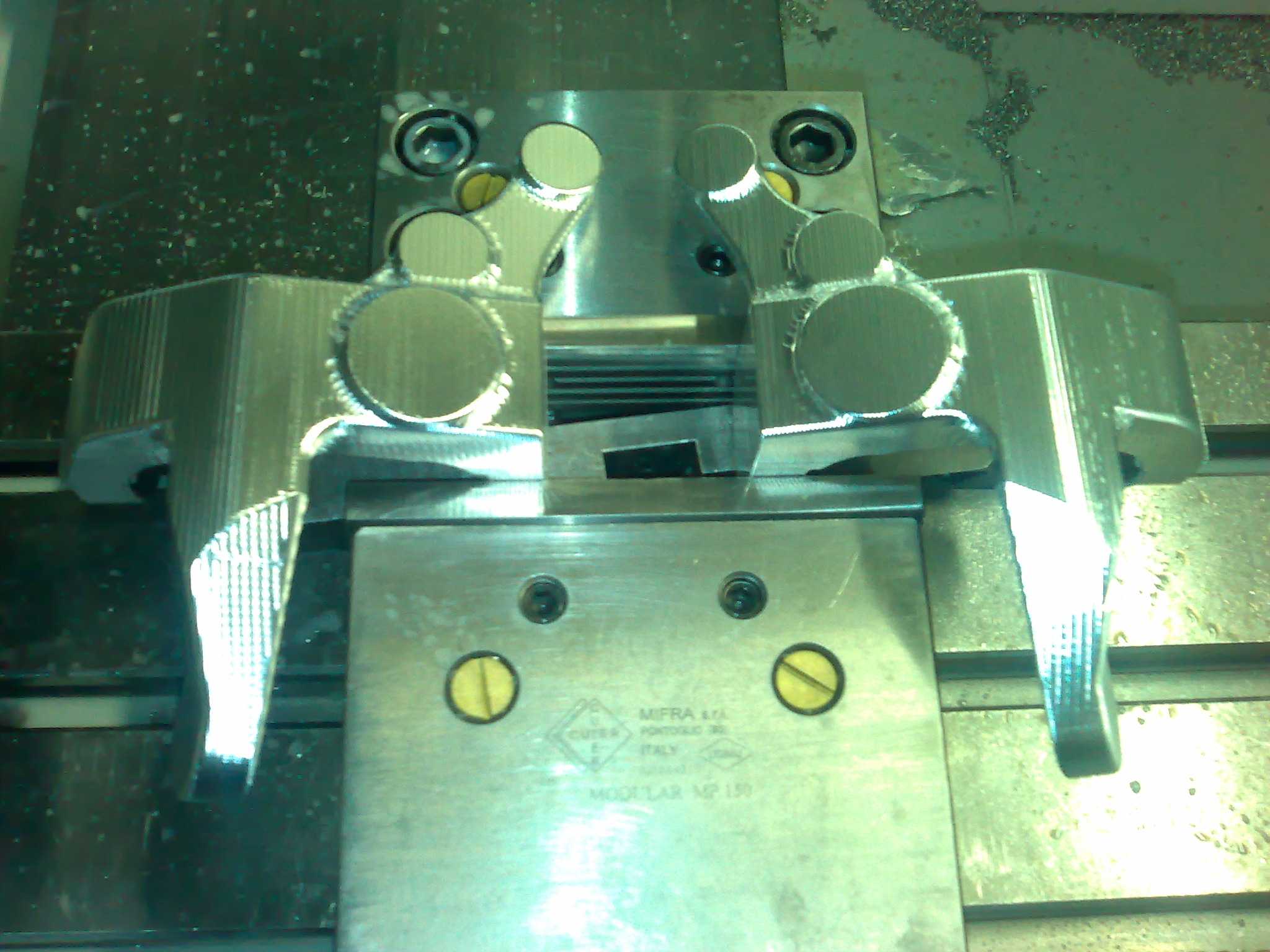

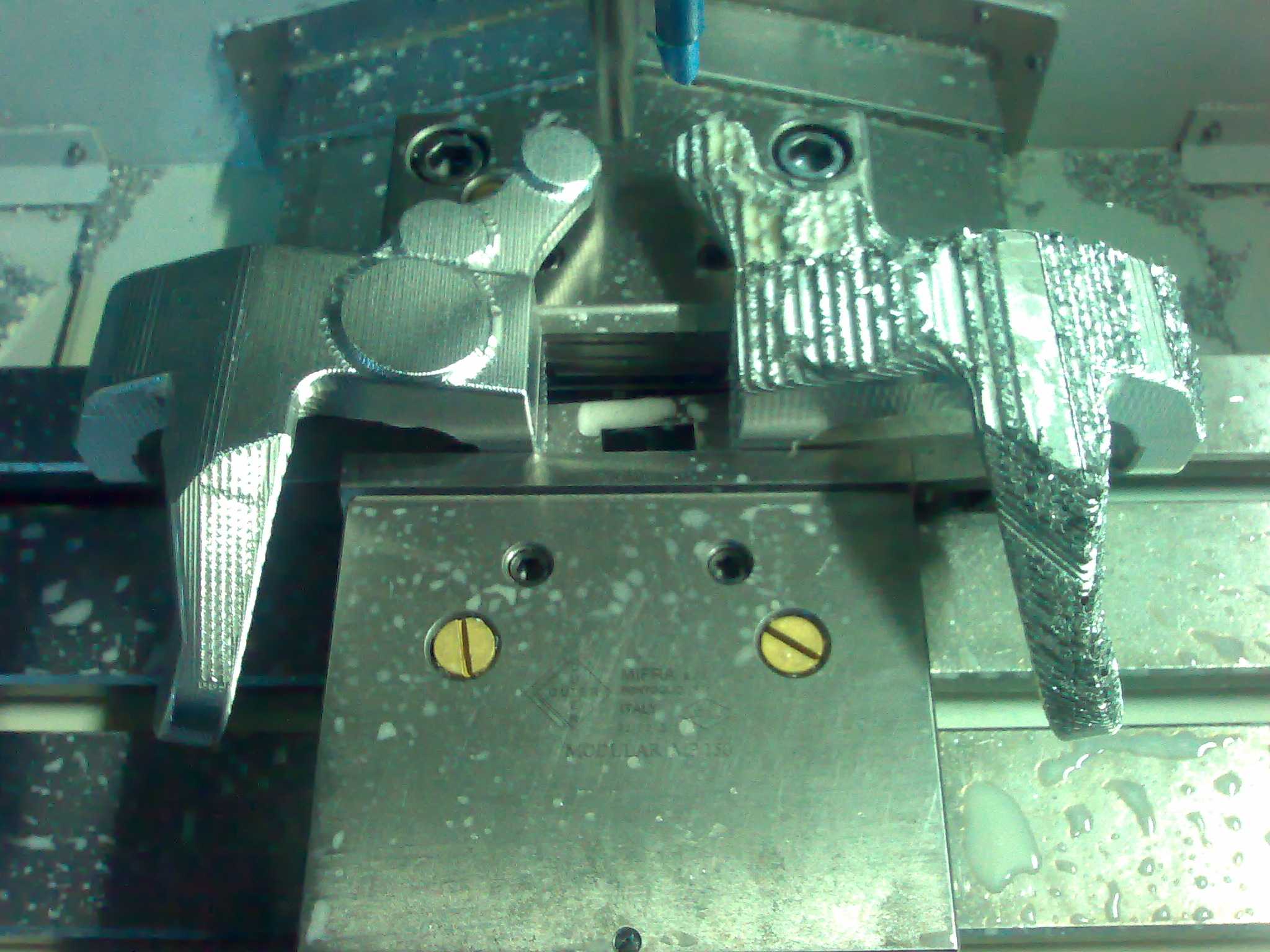

　　实际加工流程里，这块工装首先在三轴机床上完成六面基准的铣削，保证底面和四个侧面的垂直度、平行度都在0.02mm以内，后续转到五轴机床时，直接以底面和两个相邻侧面为找正基准，一次装夹就可以完成所有复杂曲面的粗加工和半精加工，粗加工时留0.5mm的精加工余量，通过应力释放静置之后，再完成最终的精铣，精铣后的型面轮廓度控制在0.1mm以内，完全满足异形工件的定位精度要求。工装表面没有做额外的氧化处理，裸露的铝合金表面可以直观看到刀路的均匀程度，如果后续使用中出现局部支撑面磨损，只需要在机床上重新跑一遍精铣程序，就可以修复型面精度，不需要重新制备坯料。针对部分需要频繁拆装的工位，还可以在工装两侧的预留工艺孔位置加装快速定位销，和机床工作台上的定位孔配合，换装时不需要重新打表找正，大幅缩短多批次生产的换型间隔。
