NTV650摩托车分体式后座尾罩总成设计

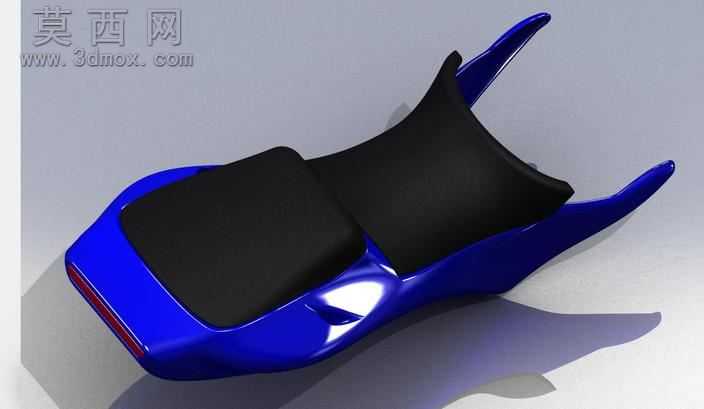

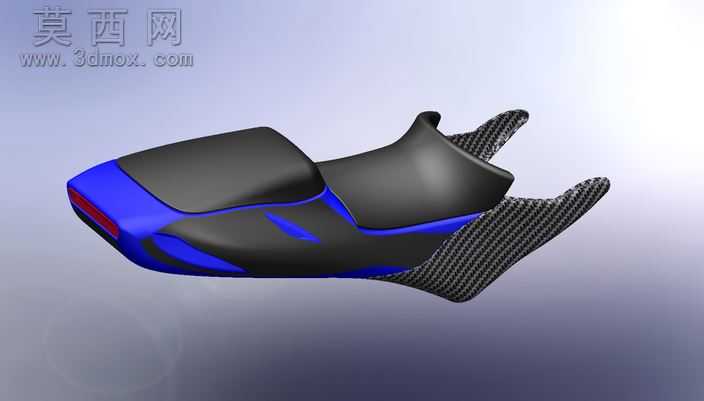

本作品为NTV650车型配套的后座与尾罩一体化三维设计，建模阶段以实车扫描点云为基准，通过曲面放样、曲率连续校验完成整体外轮廓构建，严格匹配原车尾部安装点位与车架衔接尺寸，保证装配公差控制在±0.2mm范围内。坐垫部分采用分体式结构设计，主驾驶位与后排乘坐区分别做了人体工学曲面优化，建模时参考了亚洲成年人坐姿臀压分布数据，对坐垫前缘做了收窄倒角处理，避免骑行时卡滞腿部，后排坐垫的支撑角度调整为12°仰角，兼顾长时间乘坐的支撑性与过弯时的身体贴合度。尾罩部分采用流线型上翘设计，两侧延伸出的尾翼造型经过风阻系数模拟优化，在120km/h巡航时速下可降低尾部乱流对骑行稳定性的影响，尾罩末端预留了牌照安装位与尾灯走线槽，内部设计有3处卡扣安装位与2处螺栓固定点，无需额外改装即可直接替换原车尾部覆盖件。材质渲染阶段，坐垫部分采用哑光磨砂皮革材质，调整了表面粗糙度参数模拟真实皮革的细微纹理，边缘处做了缝线细节建模，还原实车坐垫的包边工艺；尾罩主体采用高亮烤漆金属蓝材质，添加了清漆层的反射效果与细微橘皮纹理，模拟真实汽车烤漆的质感，尾罩侧面预留的装饰凹槽处做了分色处理，可根据用户需求定制不同配色的装饰条。结构设计上，尾罩内部做了网格状加强筋布局，在保证整体壁厚2.5mm的前提下提升结构强度，避免行驶过程中产生共振异响，坐垫底部设计有高密度发泡层的支撑骨架，骨架采用ABS工程塑料材质参数设置，兼顾韧性与承重能力，整体模型完成后经过干涉检查，所有安装位与原车部件无冲突，可直接用于开模生产或改装定制。
