透明式细水口注塑模具结构设计方案

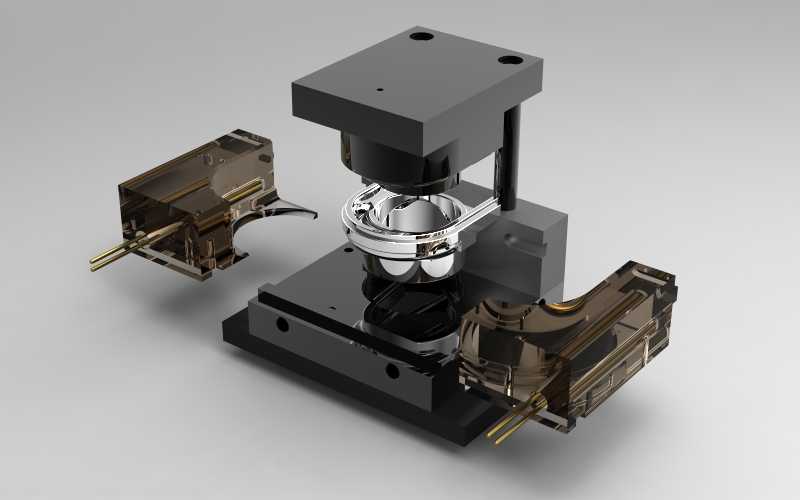

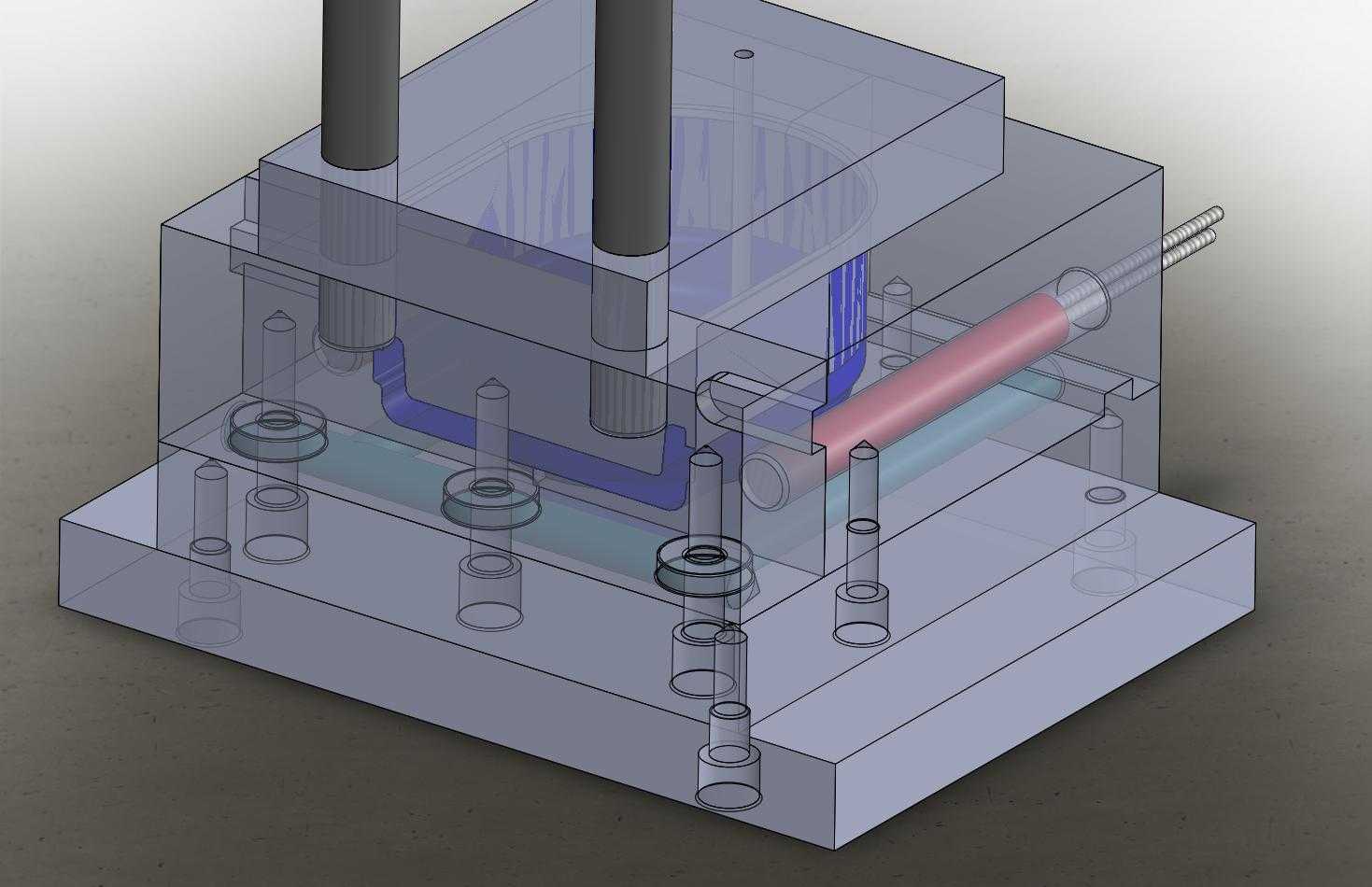

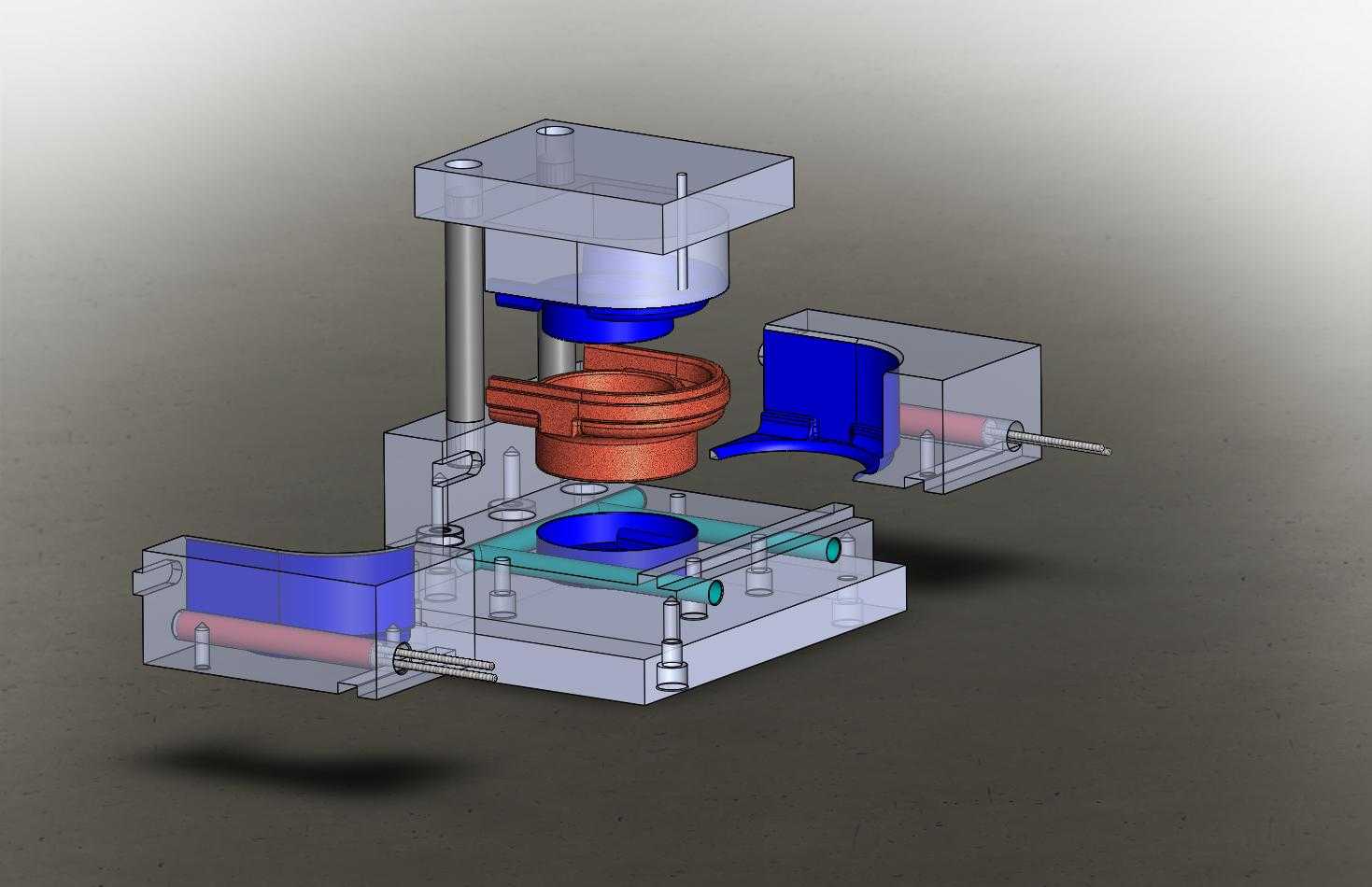

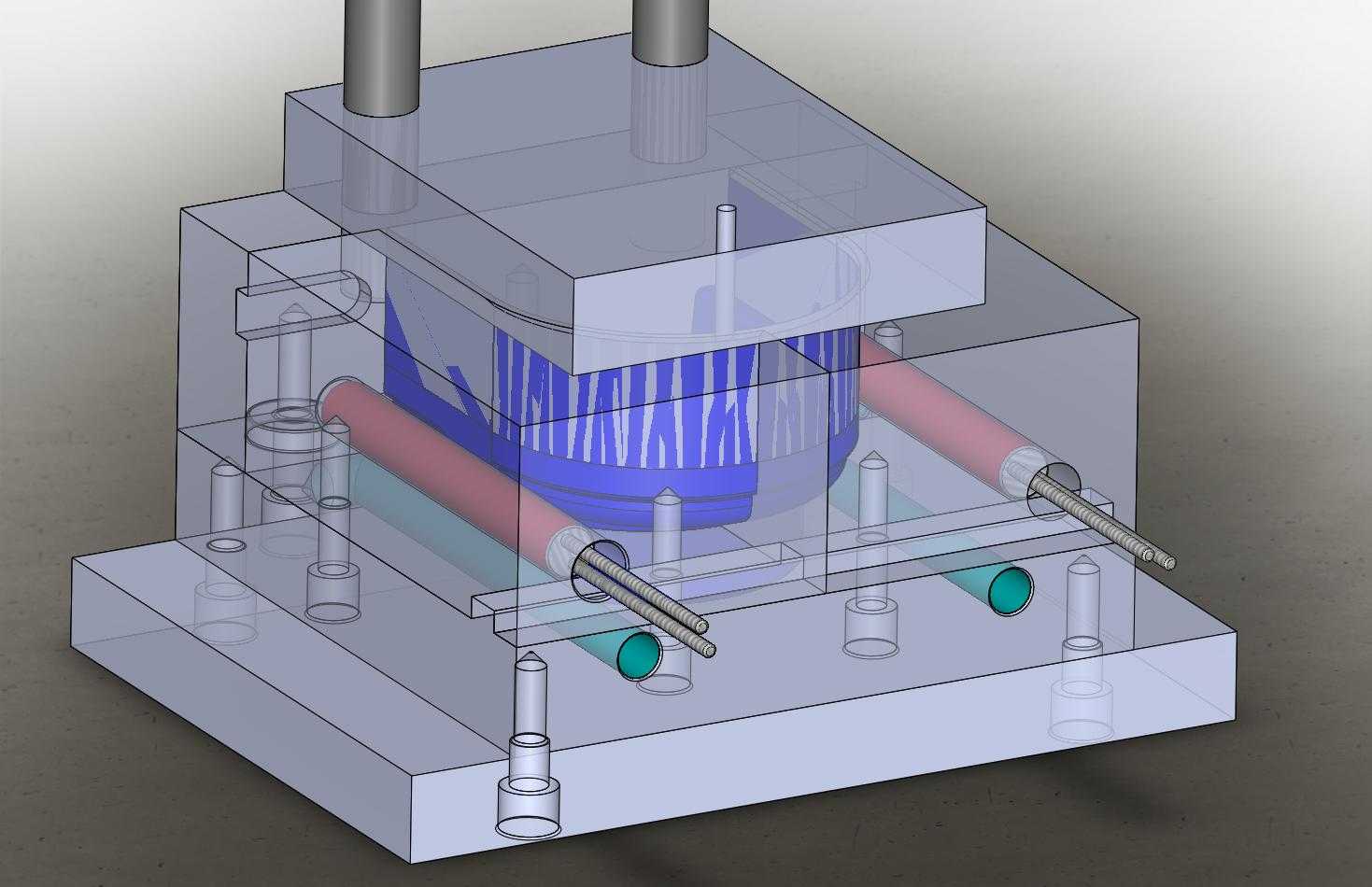

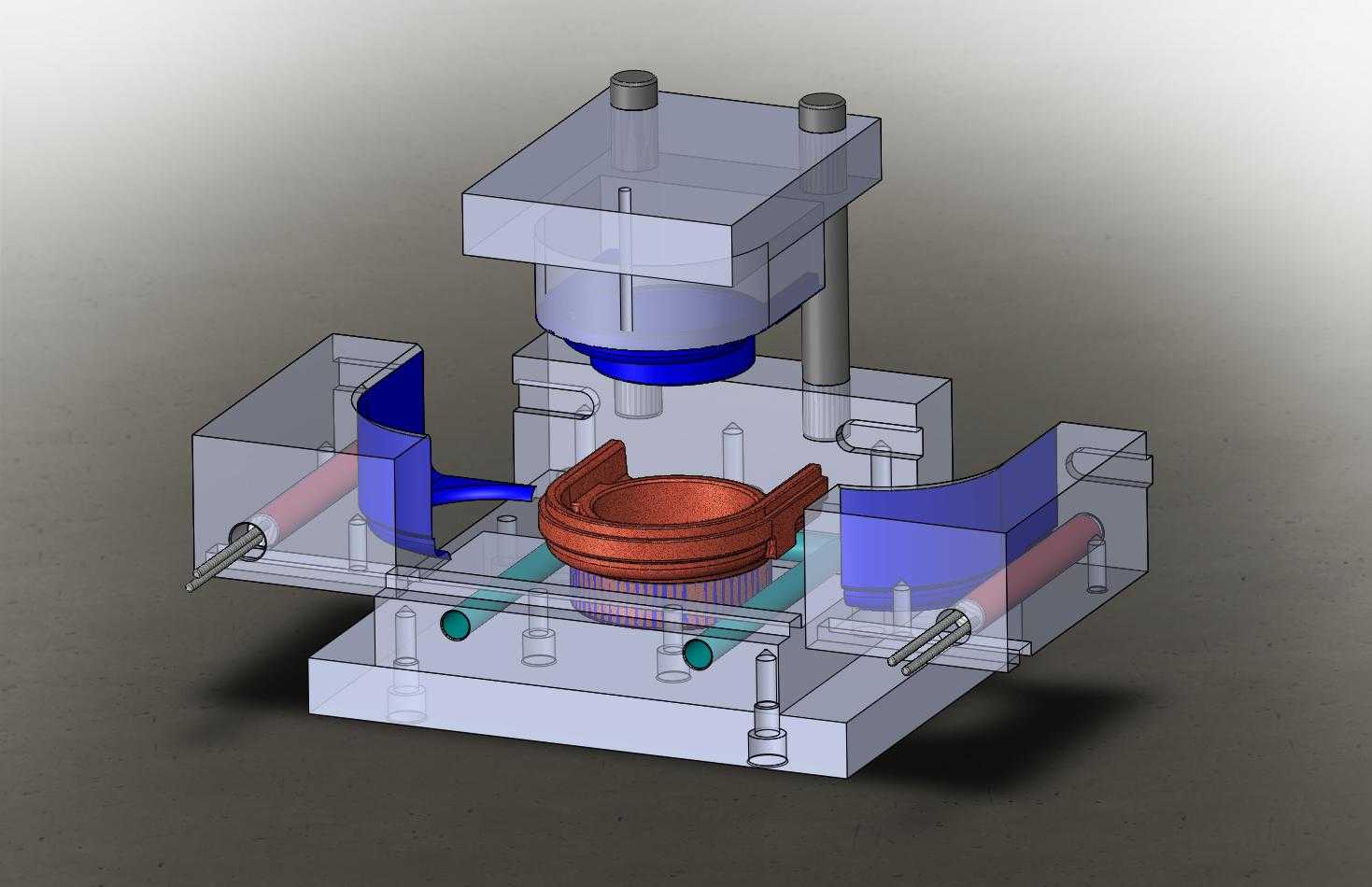

　　这套模具采用细水口三板模结构设计，整体采用透明化表达呈现内部流道、冷却与顶出组件的排布逻辑，主要针对外观要求较高、需自动切断浇口的小型塑胶件量产场景设计。从结构布局来看，定模侧设置独立流道推板，开模时首先在流道板与定模板之间完成分型，将点浇口从塑件表面自动拉断，无需后续人工修剪浇口工序，适配自动化连续注塑生产需求，可匹配120-200吨规格的卧式注塑机安装使用。

　　模架采用标准龙记细水口模胚改制，整体长宽安装边界控制在350mm×300mm范围内，闭合总高度为280mm，可直接适配对应注塑机的容模尺寸区间，无需额外调整机台拉杆间距。导柱导套采用对称四角排布，其中一侧导柱做偏心防呆设计，避免合模时定动模装反损坏型腔，导柱配合段长度比合模行程长出15mm，保证合模过程中导向组件先于型腔贴合，保护成型面不受磕碰。

　　浇注系统采用针点式浇口进料，浇口直径设置为0.8mm，开设在塑件非外观面的中心位置，熔体从浇口进入型腔后可向四周均匀填充，减少熔接痕产生概率。流道采用圆形截面设计，主浇道锥度设置为2°，分流道直径取6mm，表面抛光至Ra0.8，降低熔体流动阻力，缩短填充时间。冷却系统采用环绕式水路布局，定模型腔侧设置4条直径8mm的直通水路，动模芯侧结合塑件内部结构设置隔水片式冷却回路，水路距离型腔壁面保持12-15mm的均匀间距，进出水口采用标准PT1/4管螺纹接口，可直接对接车间常规冷却水塔管路，保证成型周期内模温稳定控制在60℃以内，减少塑件翘曲变形风险。

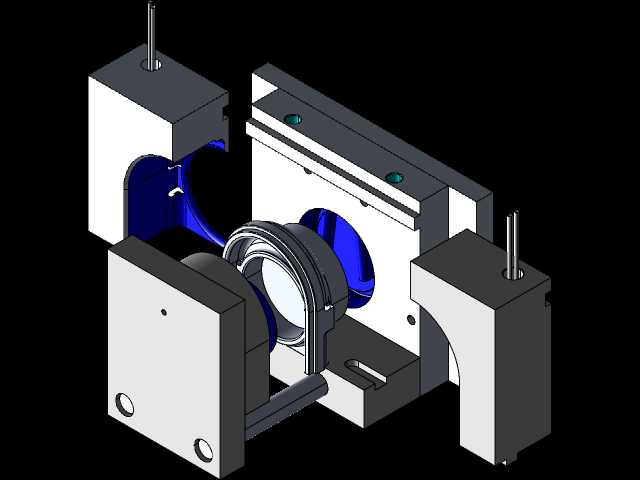

　　顶出机构采用圆顶针+直顶组合排布，顶针直径根据塑件内部筋位位置对应设置，避开塑件外观面区域，所有顶针端面与型腔面贴合精度控制在0.02mm以内，避免顶出时产生毛刺。顶出板采用中托司导向，保证顶出过程中顶针运行平稳无卡滞，顶出行程设置为40mm，可保证塑件完全脱离动模型芯，配合机械手取件时不会出现粘模情况。侧向抽芯机构采用斜导柱驱动结构，针对塑件侧面的侧孔特征设置独立滑块，斜导柱倾斜角度取18°，滑块锁紧面角度比斜导柱大2°，保证合模时锁紧块能完全压紧滑块，承受注塑过程中的型腔内压力，避免滑块后退产生飞边。

　　模具的排气槽开设在型腔填充末端的分型面上，排气槽深度设置为0.02mm，宽度6mm，可及时排出型腔内的空气，避免填充末端出现烧焦、缺胶缺陷。所有活动部件比如导柱、顶针、滑块位置都预留润滑油脂槽，日常生产维护时可定期加注高温润滑脂，减少部件磨损，延长模具整体使用寿命。这套结构设计兼顾了量产稳定性与维护便捷性，日常生产时仅需定期检查易损件磨损情况，更换顶针、弹簧等标准件即可快速恢复生产，适配电子类小型塑胶外壳、通讯配件类零件的批量注塑加工场景，成型周期可控制在25秒以内，能满足中等批量订单的交付效率要求。
