八轮装甲车独立前悬挂轮组结构

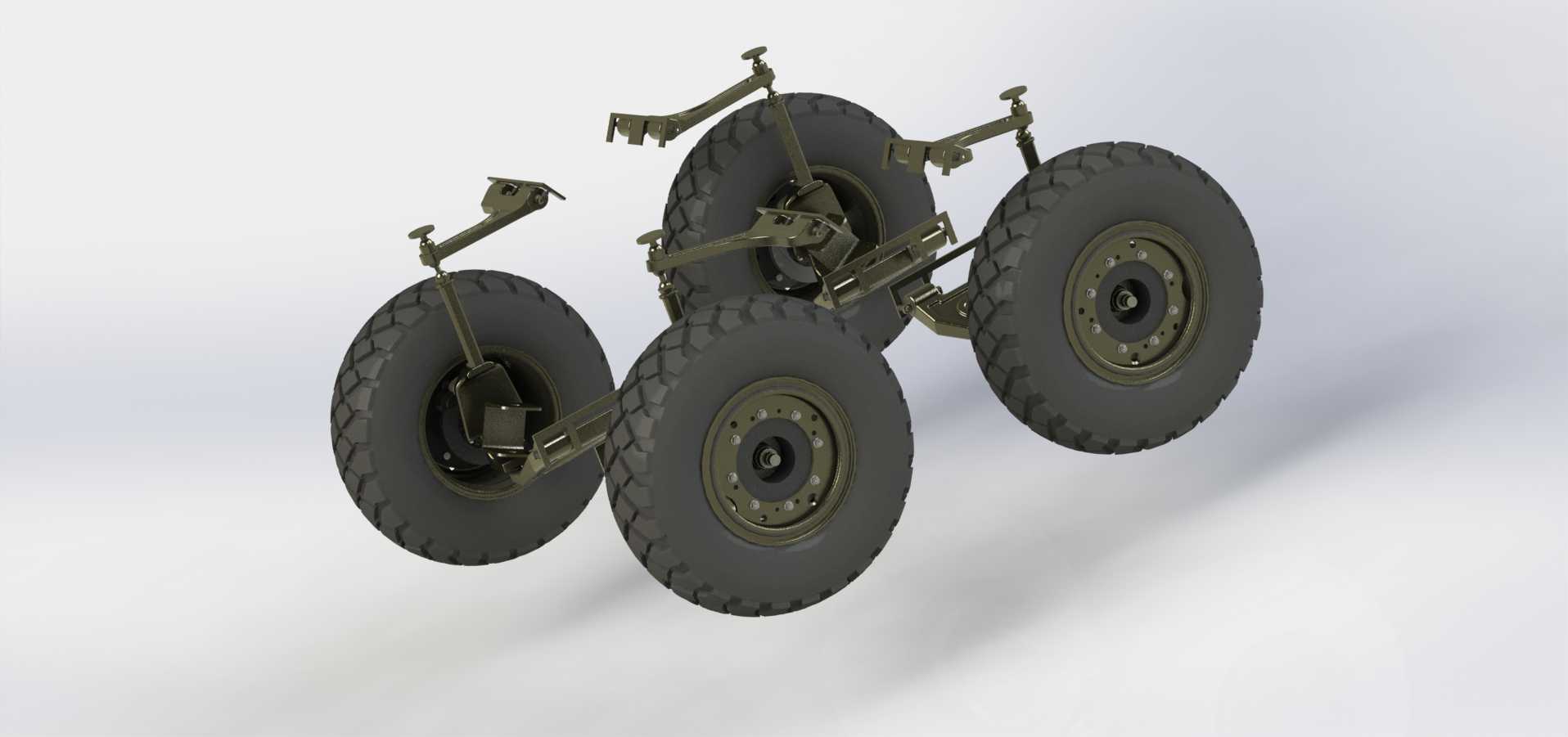

　　这套三维结构呈现的是重型轮式装甲车辆前部四组车轮对应的独立悬挂总成，建模时把轮胎、轮辋、轮毂、转向节、摆臂、减震连接座、制动安装接口以及车架侧铰接点全部按装配关系还原，能够直接用于底盘布置校核、悬挂运动分析和教学演示。八乘八轮式车辆在越野路面上对单轮接地能力要求很高，前桥区域的四个车轮不能采用刚性贯通桥，否则单侧车轮遇到凸起或坑洼时会牵动同侧其他轮端，降低轮胎抓地力，也会把较大冲击直接传至车体。独立悬挂的核心价值在于每个轮端都拥有相对独立的跳动空间，车轮沿导向机构约束的轨迹上下运动，车身姿态受单一障碍影响更小。

　　从实际用途看，该类悬挂多用于轮式装甲输送车、步兵战车或高机动战术平台的前底盘。车辆需要在铺装公路、砂石路、泥泞地、浅沟和起伏野外环境中持续行驶，悬挂系统既要承担整车垂直载荷，又要在转向、制动、加速时传递纵向力和横向力。前部轮组还承担转向功能，因此模型中轮毂外侧的回转件、转向节臂以及拉杆接口都需要保留清楚的空间关系。设计时不能只把悬挂看成弹簧和减震器的组合，真正影响性能的是导向杆件的几何位置、瞬时中心变化、轮距变化、外倾角变化以及转向拉杆与摆臂的运动匹配。

　　轮端部分采用大尺寸越野轮胎，胎面花纹块粗壮，适合在松散路面咬合地面。轮胎直径和宽度决定了离地间隙、接地面积以及轮罩开口边界。轮辋与轮毂采用多螺栓连接思路，中央区域设置轮毂轴和轴承安装位，周边螺栓孔用于把车轮固定到转向节或轮毂轴头上。对于装甲车辆而言，轮端结构还要考虑制动盘、制动器、减速器或轮边传动装置的布置，因此轮毂背面不能与摆臂、制动卡钳发生干涉。模型中四个轮端按车辆前半轴两侧排列，能够看出左右轮组对称布置，前后相邻轮位之间保留了较短轴距段，便于形成八轮承载和多轴驱动布局。

　　导向机构是该悬挂的骨架。上下控制臂或等效摆臂从车轮侧铰链延伸至车架侧安装座，杆件端部通过衬套、球铰或销轴连接。摆臂在车轮上下跳动时控制轮端姿态，避免轮胎出现过度横向滑移。车架侧支架呈抬高布置，部分安装点位于轮胎上方区域，这样可以增加导向臂长度，改善运动学特性，同时减少底部突出物，提高越野通过性。支架上的加强筋和折弯形态反映了承载需求：悬挂支座不仅承受垂向冲击，还要承受刹车反力矩、转向拉杆反力以及侧向附着载荷。若支座刚度不足，轮端定位会失真，轮胎磨损加快，操稳性也会下降。

　　安装边界方面，前部悬挂总成需要与车体侧梁、驱动半轴、转向传动杆、制动管路和减震器协同布置。轮胎上跳至极限位置时，胎肩与车架、轮罩、摆臂之间必须保留安全间隙；轮胎下跳时，传动轴万向节角度不能超过允许范围，减震器也不能被拉至极限行程。转向节与拉杆的连接点应与悬挂导向几何相匹配，使车轮在压缩和回弹过程中前束变化受控，减少制动跑偏和转向回正异常。对于军用车辆，还需要考虑防弹轮胎、中央充放气系统、轮边防护板以及野外快速拆装等因素，因此轮毂外侧紧固件和维护空间不能被周边结构遮挡。

　　建模过程中，最容易被忽略的是运动包络而非静态装配。单个车轮在静止状态下看似与杆件无干涉，但在满载压缩、极限转向和扭转工况组合下，轮胎内壁、驱动轴、制动软管和上摆臂可能同时靠近。合理的三维设计应把轮胎按最大充气尺寸和带载荷变形趋势预留空间，把球铰摆角、衬套压缩量、减震器行程和缓冲块接触位置一并纳入检查。摆臂端部铰接点的同轴度也很关键，若左右安装孔轴线不一致，装配时会产生强制应力，越野载荷下容易出现裂纹。

　　该结构的设计思路可以概括为以独立轮端保证附着，以多臂导向保证定位，以高强度支座保证载荷传递，以紧凑轮边布置适应装甲底盘。前四组车轮共同承担车辆前部重量，并在多轴驱动系统中提供牵引力；悬挂杆件把路面冲击转化为受控的车轮运动，再由弹性和阻尼元件衰减振动。通过这套三维模型，结构设计人员可以检查轮距、轴距、轮胎包络、铰接点高度、减震器倾角和转向拉杆走向，也可以进一步导入运动分析环境，验证跳动过程中的定位参数变化，为专用车底盘改型和工程样车方案讨论提供直观依据。
