电热水壶内置安全通断开关结构设计

　　日常家用储水式电热水壶的蒸汽触发通断部件，是整机安全防护体系里最容易被忽略但容错率极低的核心结构，很多用户遇到的水开不跳、持续加热烧干甚至起火的故障，根源都在这个小尺寸开关的结构匹配度上。做这个部件的三维结构设计时，最先要敲定的不是外观造型，而是安装边界的硬约束：常规1.5L-2L容量的家用电水壶，手柄内部留给开关组件的安装空间非常局促，横向宽度不能超过18mm，纵向深度要控制在32mm以内，整体厚度不能超过12mm，否则会和手柄内部的蒸汽导管、走线槽发生硬干涉，这也是为什么这个开关采用了窄长型的主体布局，把触发端和接插端沿长度方向排布，最大化利用手柄内部的狭长空间。

　　从功能实现逻辑来看，这个开关不需要用户手动施加太大的按压力，触发行程控制在3mm左右，刚好匹配蒸汽感温片的形变量——水沸腾后产生的高温蒸汽通过导管传导到感温双金属片上，双金属片受热形变产生的推力刚好能推动开关的触发摆臂，实现自动断电，这个行程如果设计得太长，双金属片的推力不足以推动摆臂，就会出现水开不断电的问题；如果行程太短，运输过程中的轻微震动就可能导致开关误触发，出现干烧隐患。接插端的两个插脚采用了平行对称排布，间距严格按照家用小电器的安规要求设置为6.3mm，插脚厚度0.8mm，刚好能和壶身内部的加热盘接线端子实现免螺丝快插，装配的时候工人只需要对准插脚压入即可，不需要额外打螺丝固定，能大幅提升总装线的装配效率，同时插脚根部做了加厚的R角过渡，避免多次插拔后出现根部断裂的问题。

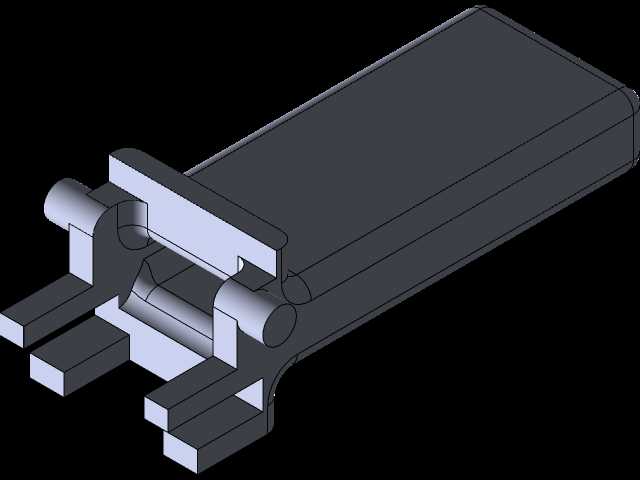

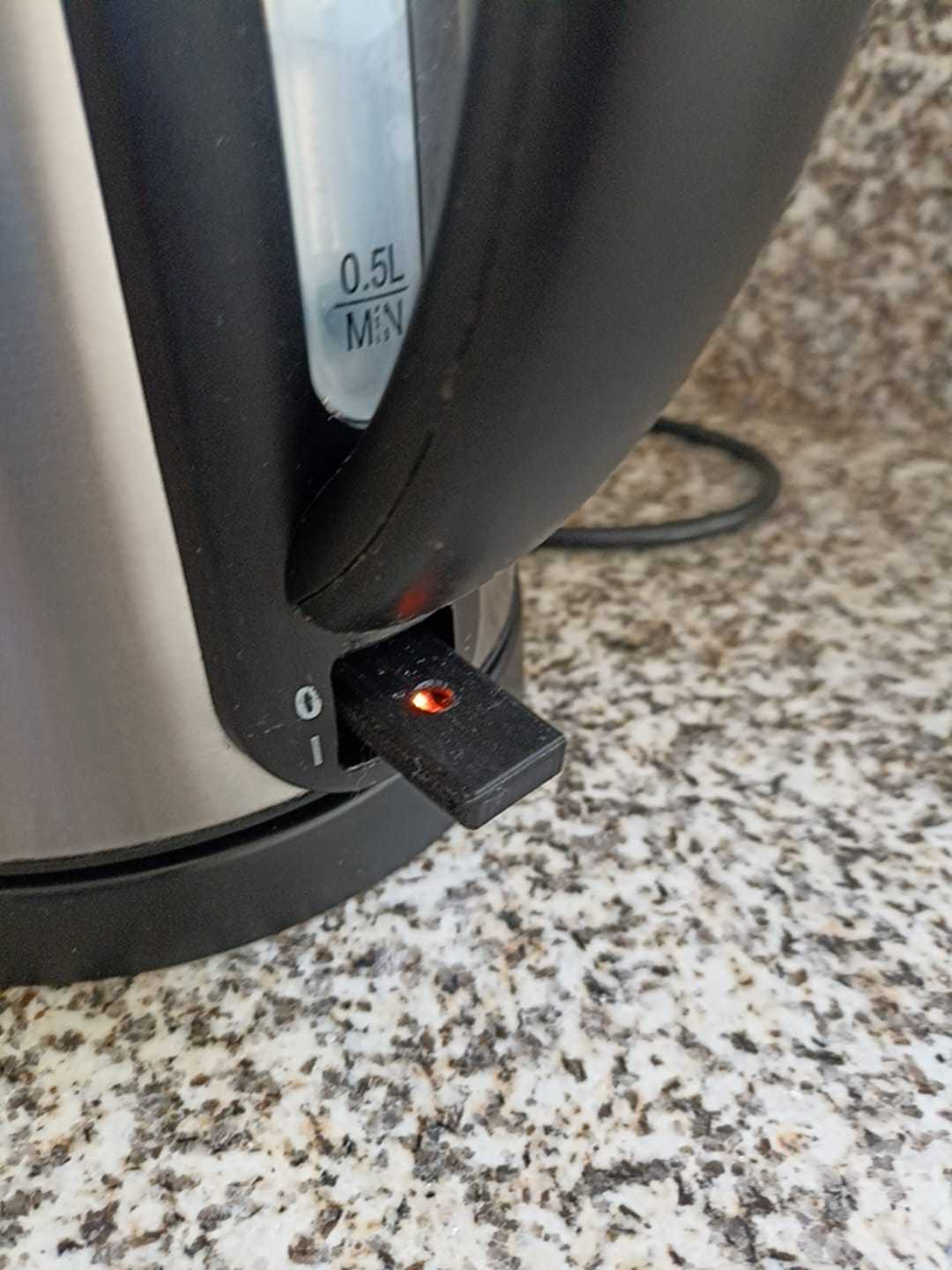

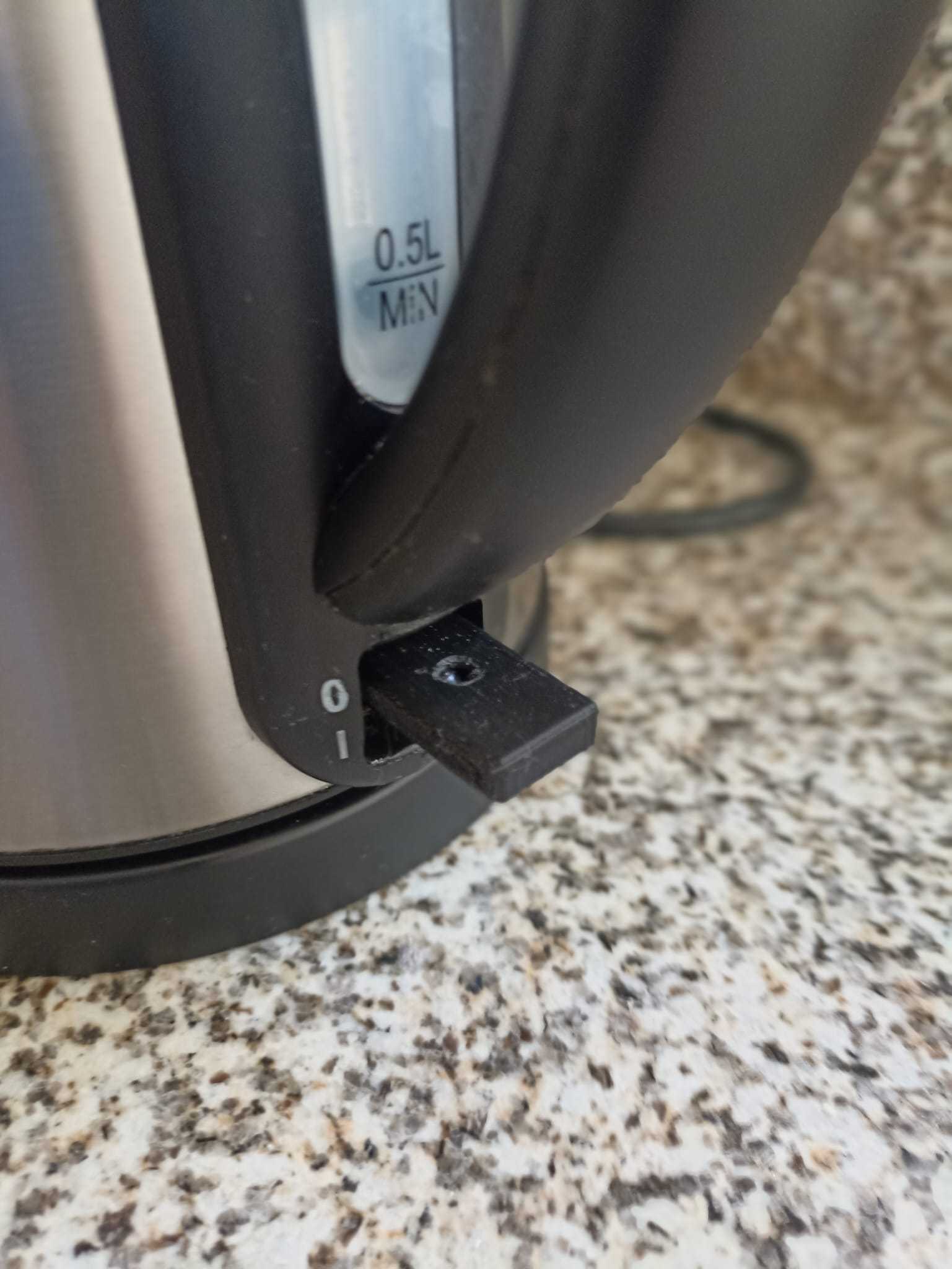

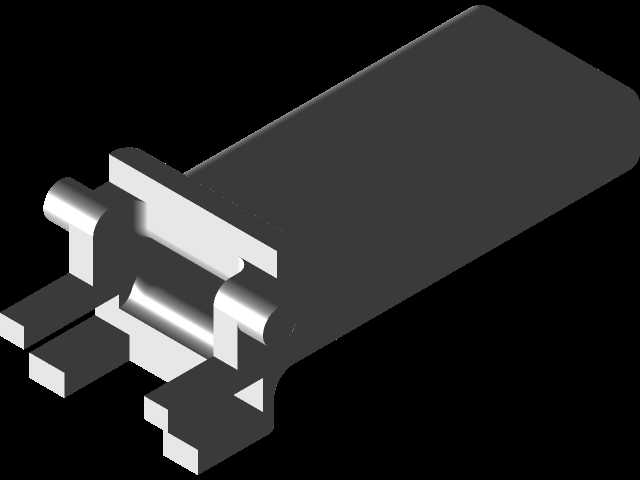

　　开关主体的安装固定结构采用了两侧带圆柱凸轴的铰接设计，凸轴直径2mm，突出主体侧面1.5mm，装配时直接卡入手柄内壳对应的卡槽里，不需要额外的固定件，开关可以绕凸轴做小角度转动，刚好匹配手动按键的按压行程，这种铰接结构的优势是长期使用后磨损量极小，按动的手感不会出现明显的松垮。触发端的两个定位挡片做了45度的导向斜角，装配时可以快速对准感温片的触发位置，降低装配对位的难度，同时挡片的厚度设置为1.2mm，保证长期反复触发不会出现形变移位。

　　在实际的应用场景里，这个开关长期处于高湿、高温的工作环境，水沸腾时蒸汽温度接近100摄氏度，偶尔还会有冷凝水顺着蒸汽导管滴到开关表面，所以结构设计时所有的带电接插部位都做了挡筋隔离，避免冷凝水直接接触导电部位造成短路风险，同时开关的外壳壁厚均匀设置为1.5mm，采用耐高温的PBT材质注塑成型，长期在120摄氏度的环境下工作不会出现形变脆化的问题。很多结构设计新手做这类小配件的时候，容易只关注功能能不能实现，忽略安装公差的预留，这个开关的所有安装配合面都预留了0.2mm的装配间隙，哪怕注塑件出现轻微的收缩变形，也能顺利装入手柄内壳，不会出现装不上或者装配后旷量过大的问题。另外开关的手动按压面做了细微的防滑纹理凸起，凸起高度0.3mm，用户按动的时候手指不会打滑，同时按压面的弧度贴合手指指腹的自然曲线，按动手感更柔和，不会出现生硬的硌手感。从结构可靠性的角度来看，这个开关的摆臂传动结构没有采用复杂的齿轮或者连杆设计，只用了一个简单的杠杆式摆臂，零件数量少，故障点就少，正常使用寿命内可以实现至少10000次的通断动作，完全满足家用小电器的使用寿命要求。
