小型布洛克内燃发动机缸体总成

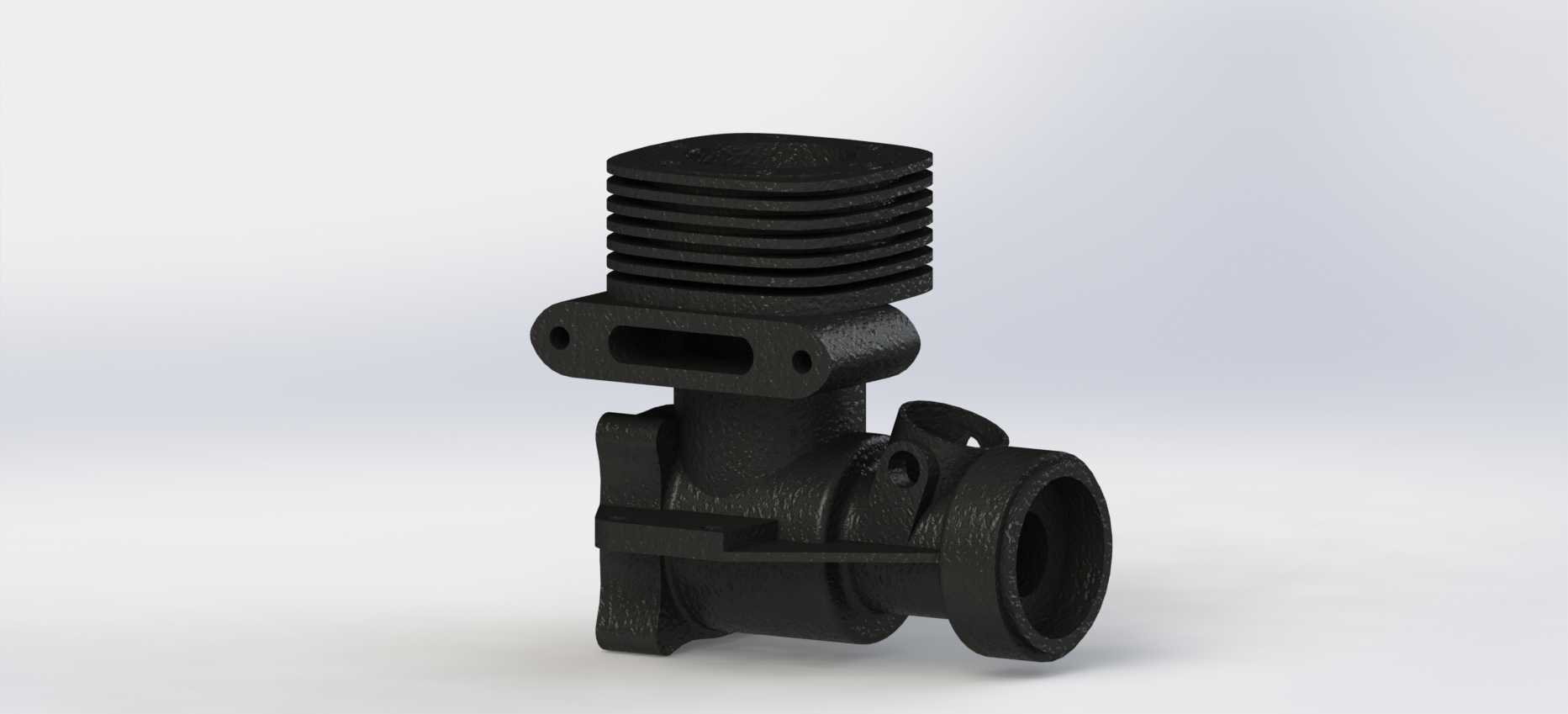

　　这套三维结构完整还原了小排量布洛克内燃机的缸体、散热鳍片、进气接口与曲轴箱衔接段，是航模、小型动力实验台、教学演示教具开发中常用的动力核心部件。从现场装配视角看，缸体上部密集排布的多层环形散热鳍片并非装饰结构，鳍片的片间距、伸出高度都经过热流校核：小排量风冷发动机没有独立水冷循环回路，燃烧做功产生的热量全靠缸体外壁与空气对流带走，鳍片把换热面积放大数倍，即便在低速巡航、持续高负荷运转工况下，也能把缸壁温度控制在润滑油允许的工作区间，避免活塞环过热卡滞、润滑油碳化失效。缸体侧方伸出的带双安装孔凸台是化油器或者进气节流阀的对接法兰，法兰面上的开孔轮廓与进气道内腔顺滑衔接，没有突兀的截面突变，

　　气流从进气接口进入曲轴箱预压腔时的局部阻力被压到很低，这对二冲程小发动机的充气效率影响非常直接——进气道拐角处哪怕多出一处台阶，都会在高转速工况下形成涡流死区，拉低整机扭矩输出。下部圆筒形接口是曲轴轴承座的安装位，内孔预留了轴承配合公差带，侧壁伸出的带孔摇臂支座用来固定气门驱动或者进气导流构件，支座的加强筋从缸体主壁面一直延伸到轴承座外圈，把螺栓预紧力、气门往复冲击载荷分散到整个缸体承力框架上，不会在支座根部出现应力集中开裂。做整机布局时要先锁定缸体的安装边界：顶部散热鳍片的外轮廓是整机最大宽度方向尺寸，周边布置油箱、点火模块、排气管路时必须留出至少十毫米以上的通风间隙，不能把鳍片迎风面遮挡住，否则风冷散热效率会大幅衰减；

　　侧方法兰的安装孔位要和化油器安装基准严格对齐，法兰结合面需要预留密封垫厚度空间，装配后进气道不能出现错位台阶；下部轴承座的同轴度必须和曲轴输出轴中心线重合，建模时就把轴承配合面、曲轴油封槽、曲轴箱对接止口的基准统一到同一条中心轴线上，后续出工程图、做数控加工或者3D打印试制时，不会出现基准错位导致曲轴转不动、运转偏磨的问题。这类小动力单元常被用在遥控航模、小型教学拆解样机、微型发电机组实验平台上，结构设计时没有冗余的复杂附件，所有外壁特征都同时承担功能：鳍片负责散热、凸台负责安装附件、加强筋负责提升刚性，缸体壁厚在保证承压能力的前提下做了等厚优化，既控制整机自重，也避免铸造或者打印成型时出现局部缩孔、壁厚不均变形。

　　建模过程中各配合面的装配间隙都按照实际样机装配逻辑预留，活塞往复腔、进气通道、轴承安装位的空间位置完全对应真实发动机的运动关系，导入装配环境后可以直接联动曲轴、活塞、连杆构件做运动干涉校验，检查活塞在上止点、下止点位置时和缸盖、缸壁的间隙是否合理，确认进气摇臂摆动全程不会和周边固定构件发生碰撞。
