内六角圆柱头细牙螺钉M10规格

　　在自动化装配线、精密工装夹具以及通讯设备机架的连接环节，内六角圆柱头螺钉是出现频率极高的一类紧固件。这款公称直径M10、螺距1mm、公称长度65mm的细牙螺钉，主要面向对螺纹防松性能、轴向预紧精度有较高要求的安装场景。细牙螺纹相比同规格粗牙螺纹，螺距更小、螺纹升角更低，自锁能力更强，在承受交变振动载荷的设备上不易出现松脱，常见于光学仪器调整座、伺服电机安装法兰、薄壁钣金机架以及需要微调轴向位置的传动部件连接。

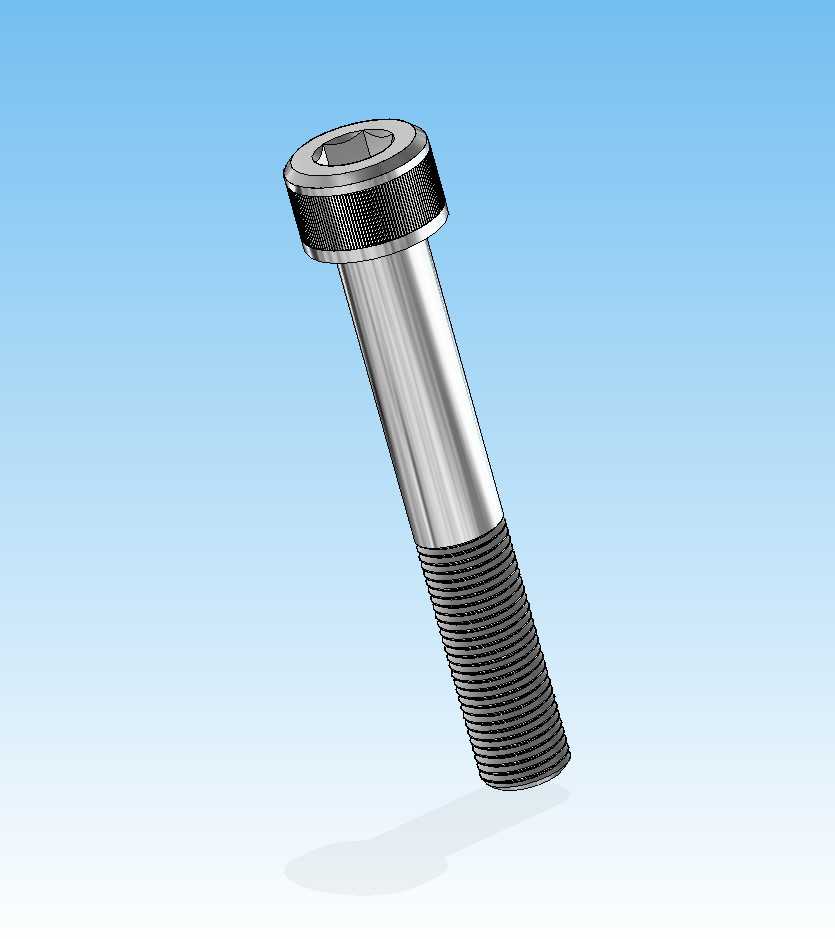

　　从结构外形看，螺钉头部采用圆柱头形式，头部端面加工出标准内六角驱动孔，装配时使用对应规格的内六角扳手从轴向施加扭矩。圆柱头的外径明显大于螺杆公称直径，头部下端面形成完整的环形承压面，拧紧后承压面与被连接件沉孔底面或贴合面均匀接触，能够把预紧力稳定传递到结合面。头部外圆还设计有滚花纹理，这一细节在手工预装、抓取定位或者螺钉临时放置时可以增加摩擦力，避免光滑圆柱面打滑，也便于在自动化送钉机构中通过视觉或振动盘进行姿态识别。

　　螺杆部分沿轴向分为两段特征：靠近头部的一段为光滑光杆，靠近末端的一段为完整外螺纹。光杆段在装配时可以穿过被连接件的光孔，起到径向定位作用，尤其适合同轴度要求较高的铰制孔或定位连接场景；螺纹段则旋入下方螺母或内螺纹孔，承担主要的夹紧与承载功能。末端螺纹收尾自然过渡，能够引导螺钉顺利进入螺纹孔，减少首扣交叉错牙的风险。整体杆身轴线与头部承压面保持垂直，这是保证拧紧后连接件不产生附加弯矩的关键几何要素。

　　建模时需要重点还原几处工程细节。其一是内六角驱动孔的深度与对边尺寸，孔底并非简单直角，而应保留刀具加工形成的几何过渡，避免在三维装配中出现扳手无法插入的干涉误判。其二是头部下端与光杆交接处的退刀与支撑面结构，该位置在高预紧力下存在应力集中，圆角或过渡环的表达会直接影响后续有限元分析结果。其三是细牙螺纹的牙型表达，若用于外观展示和干涉检查，可按真实螺旋牙型建模；若用于大型设备总装，为控制数据量，也可采用贴图或简化螺纹示意，但公称直径、螺距、旋合长度必须与工程图一致。

　　安装边界方面，M10×1细牙螺钉在设计沉孔时，需要同时容纳圆柱头外径、头部高度以及内六角扳手的操作空间。若被连接件表面要求平齐，应设置圆柱头沉孔，沉孔直径略大于头部外径，沉孔深度保证头部不高出安装面；若从另一侧穿入并配合螺母，则需关注光杆段长度与被连接件总厚度的匹配关系：夹紧厚度过大时螺纹旋合圈数不足，夹紧厚度过小时则可能出现螺杆顶底、无法压实结合面的问题。扳手空间也不能忽略，内六角扳手需要沿螺钉轴线进入驱动孔，周围侧壁、筋板或管线若过于靠近，会导致工具无法竖直到位。

　　在实际选型中，这类螺钉并不单纯追求长度数值，而是要结合夹紧层厚度、螺纹旋合深度、沉孔形式以及预紧力等级综合判断。细牙螺纹在调整场合还有一个明显优势：当螺钉需要通过旋转改变轴向位置时，每转进给量仅为1mm，便于实现较精细的位置调节。模型把头部滚花、内六角孔、光杆段、细牙螺纹段和末端收尾完整呈现，能够帮助设计人员在三维布局阶段直接检查孔位、工具空间和装配顺序，减少从紧固件库调用标准件时因结构简化过度带来的现场装配问题。
