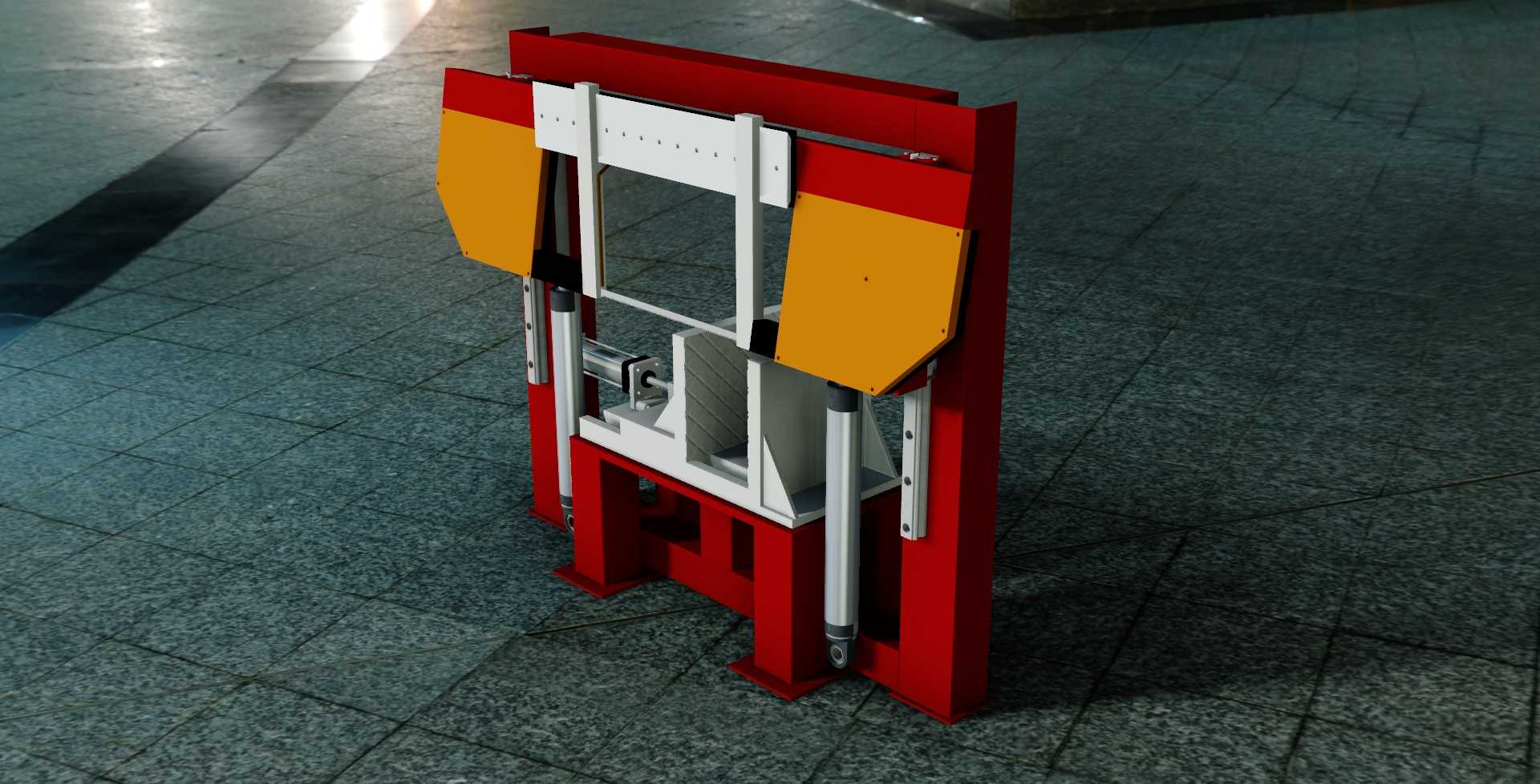

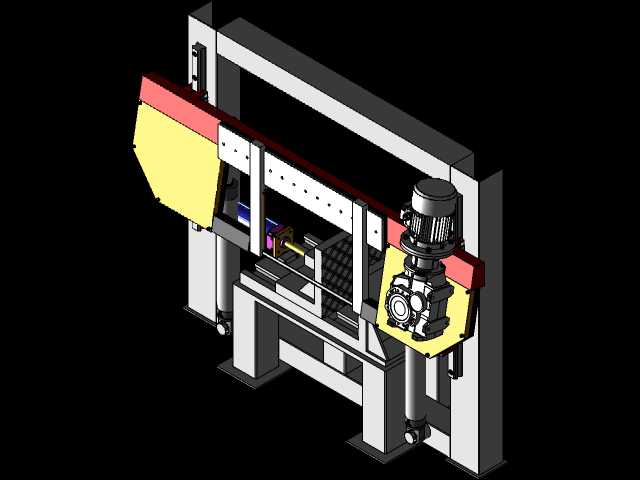

这套液压卧式带锯切割设备的三维结构,面向中小规格金属坯料、型材段切的实训与非标设备开发场景,整体采用龙门立式框架搭配水平走刀锯切的布局逻辑,和常规立式带锯竖直进给的形式形成明显区分。设备落地主体为两组箱型焊接支腿,支腿顶面承接厚重的主承载横梁,横梁沿工件进给方向通长布置,既作为锯架往复运动的安装基准,也承担锯切过程中带锯条张紧反力、进给切削阻力的传导,所有载荷最终通过支腿底部的安装脚板分散到车间混凝土地面,安装时只需在脚板对应位置打膨胀螺栓固定,无需额外做复杂的预埋基础,适配教学实训车间、小型机加工班组的现场布置条件。
从实际加工用途来看,这类卧式带锯主要承担圆钢、方管、异型型材的定长截断工序,相比砂轮切割,带锯条切削的切口窄、工件端面热影响区极小,下料后毛坯端面平整度高,能直接进入后续车削、铣削工序,减少二次平端面的工时损耗。设备两侧设置的橙黄色防护挡板,对应带锯轮的外侧包覆区域,锯轮高速运转带动环形带锯条循环走刀时,挡板可阻挡切削液飞溅、细碎切屑甩出,同时避免操作人员肢体意外接触运动轮体,防护板和红色主框架采用快拆螺钉连接,日常更换锯条、调整锯轮张紧度时,可快速拆下挡板留出操作空间。
进给动作的实现依托两侧对称布置的液压油缸,油缸缸体铰接固定在下部机架的支座上,活塞杆顶端连接活动锯架的铰接点,液压系统输出恒定推力时,锯架沿两侧的线性导轨平稳下行,进给速度可通过液压阀组无级调节,针对不同材质的工件:锯切低碳钢时可适当加快进给,锯切硬质合金、厚壁不锈钢时则降低进给速度,避免锯条齿部崩损。建模过程中,导轨副和标准液压油缸作为外购标准件直接装配到位,设计重心集中在自制焊接机架的强度校核、铰接点位置匹配、防护件的空间避让层面,不需要重复绘制标准件的内部细节,能大幅缩短非标锯床的开发周期。
活动锯架本身采用钢板拼焊的箱型结构,内部预留锯轮安装轴、张紧调节机构、锯条导向座的安装位,锯架的刚性直接决定锯切过程的振动幅度:若框架刚性不足,带锯条切削时会产生横向颤振,直接导致工件切面出现斜纹、锯条过早疲劳断裂。这套结构的主框架选用厚钢板折弯后焊接成型,关键受力焊缝处做加强筋补强,在保证整体刚性的前提下控制设备自重,车间内常规2吨叉车即可完成整机转场移位。
工件装夹区域布置在机架中部的工作台面上,配套的液压虎钳可沿导轨调整开口间距,适配不同直径、不同截面形状的待切坯料,装夹完成后工件轴线和带锯条运动方向保持垂直,保障下料长度的尺寸精度。设备的整体安装边界在长宽高三个方向都预留了操作维护空间:宽度方向两侧超出防护板的位置预留至少三百毫米间隙,方便操作人员清理堆积的切屑、更换损坏的导向块;高度方向油缸完全缩回时,锯架抬升至最高位置,留出足够的上下料空间,超长型材可从工作台两侧的开口贯通送料,不用受设备内部行程限制。
从结构设计思路层面,整套设备把液压传动的大推力、平稳性优势和带锯切削的低损耗特点结合起来,没有采用复杂的数控进给结构,靠液压系统的压力稳定特性就能保证恒力切削,故障率低、维护点位少,非常适合教学场景中让学员理解焊接机架设计、液压回路排布、切削工装匹配的完整逻辑,也可作为小型加工企业自制下料设备的结构参考,建模时所有装配关系都按照实际机加工的装配顺序搭建,运动部件的行程干涉、固定部件的安装孔位都经过校验,拆解后即可直接输出工程图用于焊件下料、机加工工序排布。
