长条形手动进料切割承托机架

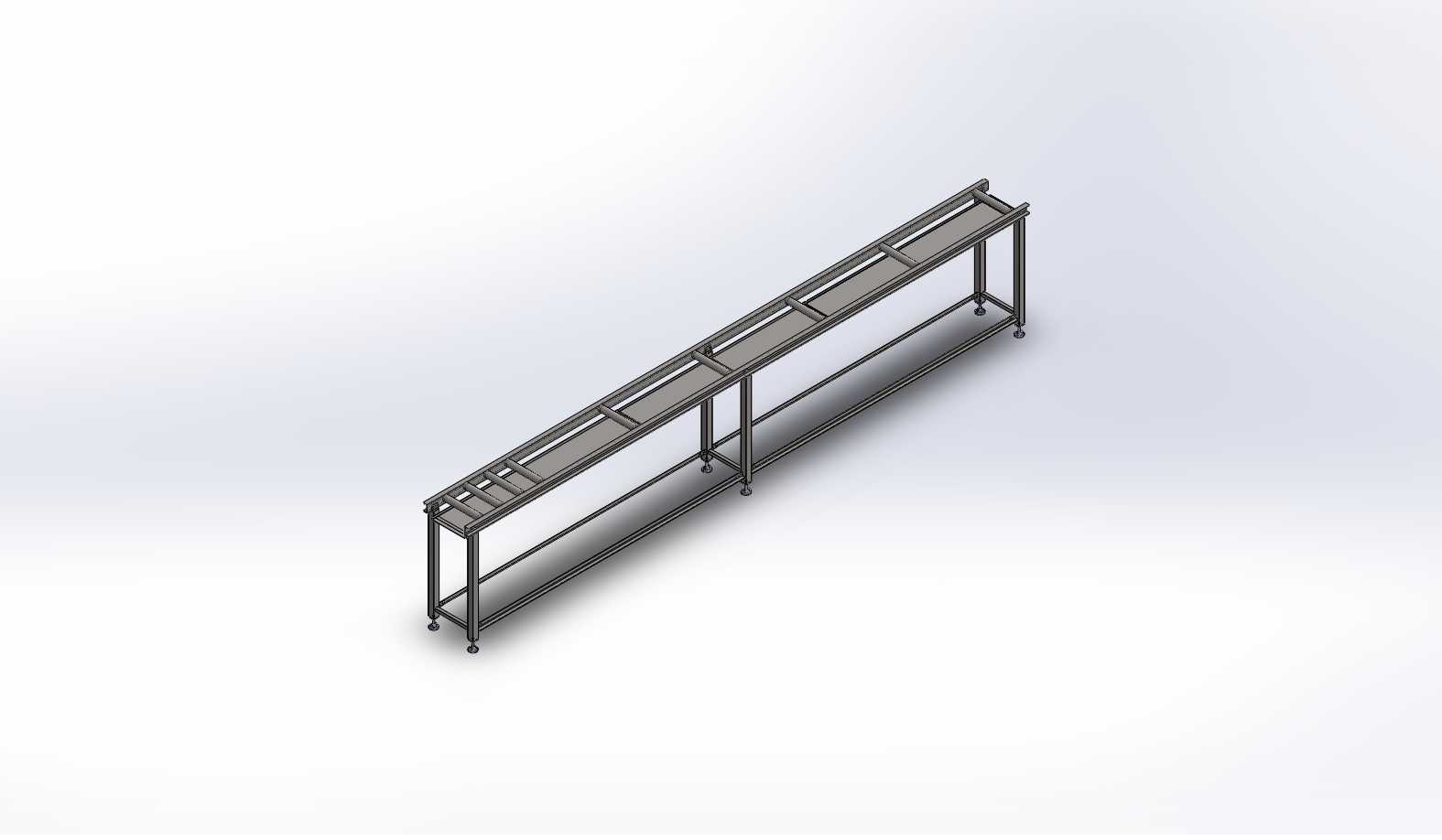

　　该结构针对长条形棒料、管材、型材在锯切、砂轮切割或类似切断工序中的送进与承托需求而设计，整体呈狭长直线布置，主体由上层承托工作面、下部框架支撑和可调支脚三部分构成。设备使用时通常紧邻切割机进料侧安放，工件沿架体长度方向推入切割区域，操作人员根据定尺要求手动控制进给距离和推送节奏，适合多品种、小批量车间里不便配置全自动送料线的场合。

　　上层承托面采用分段式平直布置，沿长度方向形成连续支撑边界，可减少细长工件在悬空状态下的下垂和偏摆。架体两侧设置限位边条，使工件在推送过程中保持基本直线轨迹，降低切口歪斜、卡料和端部抖动的概率。对于较长原材料，单台架体可作为切割机旁的延伸托料平台；在场地允许时，也可多台串联布置，形成更长的进料支撑线。

　　下部框架采用矩形管或等效型材焊接、装配而成，立面形成多层横杆与竖杆组合。上层承载梁直接传递工件重量和推送摩擦载荷，中层及下层横杆主要承担抗弯、抗扭和稳定作用，使狭长架体在侧向受力时不易产生明显晃动。支腿分布在承托梁下方关键受力位置，底部配置可调脚杯，可在不平整地面上调节高度，使承托面与切割机工作台面保持平齐。

　　设计思路上，该架体并不追求复杂动力输送，而是以低成本、低维护和快速适配为目标。手动进料方式保留了操作人员对料长、切入位置和推送速度的直接控制，特别适合切管、切角、修边、试样下料等工序。工件在架面上滑动时，操作人员可根据切割阻力调整推送力度，避免刚性自动送进在异形料、弯料或表面缺陷料上引发干涉。

　　架体承托区预留了与切削液收集相关的结构考虑。湿式切割时，混有切屑的液体可沿承托面或导流区域向收集位置汇集，减少液体直接沿地面扩散。实际布置中，可在架体下方或切割机附近配置接液盘、沉淀槽或过滤箱，使切削液回流、切屑沉降和现场清理更加方便。对于干切工况，该区域也可作为碎屑临时归集空间，便于集中清扫。

　　从安装边界看，架体长度明显大于宽度，适合沿车间通道或设备侧边直线摆放；宽度方向控制在工件稳定承托所需的较小范围内，以节省占地。高度需与切割机进料滚轮、钳口或工作台面对齐，若设备型号不同，可通过脚杯调节或在支腿底部增加垫片完成微调。架体与切割机之间应保留少量间隙，既避免振动直接传递，又保证工件过渡时无明显台阶。

　　结构建模时需重点核对承托面直线度、支腿跨距、脚杯调节行程以及侧边防偏挡边的有效高度。长料满载工况下，上层梁的中部挠度应控制在不影响工件平移的范围内；框架节点应保证焊接或连接件具备足够抗扭能力。若用于较重金属棒料，可适当加大主梁截面或缩短支腿间距；若用于轻型铝型材、塑料管，则可在保持刚性的前提下减轻架体重量。整体结构简单、边界清晰，便于车间按设备布局进行加长、改短或并联使用。
