小型桌面三轴数控雕刻铣削加工设备

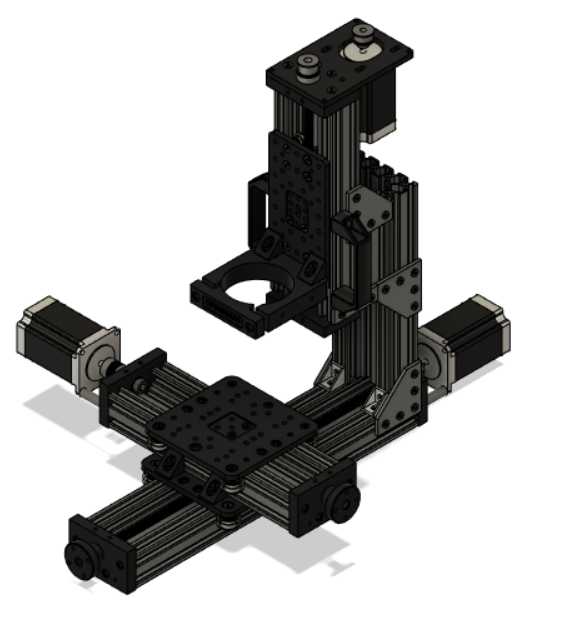

　　这套小型三轴数控加工装置面向桌面级轻切削、创客试制、教学演示以及小批量软质材料加工场景，整体采用铝型材搭建框架，结构紧凑，可放置在普通工作台面上完成平面雕刻、轮廓铣削、钻孔、开槽等作业。设备的运动部分由X、Y、Z三个直线轴组成，底部两根平行型材构成Y向承载基础，工作台滑板沿Y向移动；横梁跨装在Y轴两侧，X轴滑板沿横梁横向运动；Z轴竖直布置在X轴滑台上，用于安装主轴并完成上下进给。三轴均通过步进电机驱动，配合同步带或丝杠传动，可实现较稳定的低速进给与位置控制，适合木材、塑料、亚克力、软铝、泡沫板等材料的轻载加工。

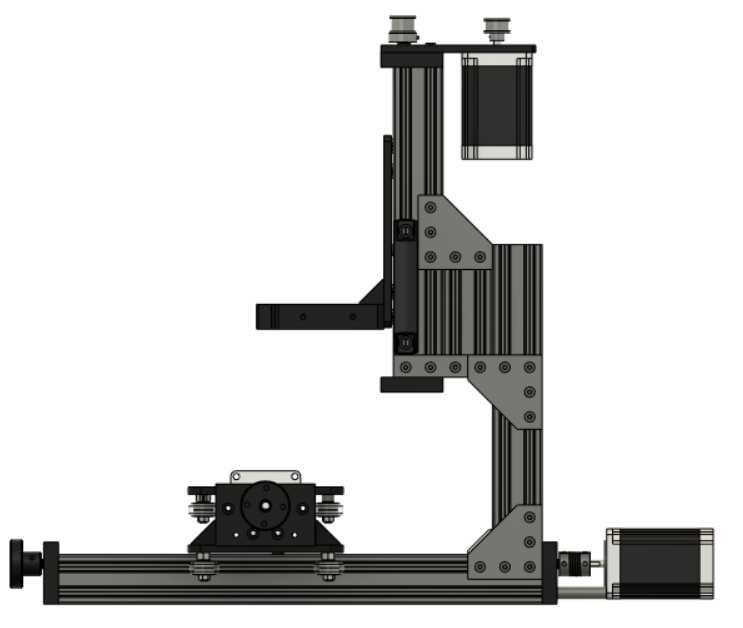

　　从结构设计思路看，整机优先考虑装配可调性与后期维护便利性。铝型材表面的槽道为导轨、电机座、限位开关、拖链和防护件提供了灵活安装位置，支架角件与连接板在关键受力处形成三角加强，减少悬臂和跨距带来的变形。Z轴组件采用竖直滑台布局，主轴夹持座位于滑台前端，靠近切削区域，缩短刀具悬伸；电机后置或侧置布置，使运动部分重心尽量靠近导轨，降低高速移动时的偏载。X轴横梁与两侧立柱连接位置设置加强板，Y轴底座通过多根型材并排提高抗弯刚度，工作台板保留密集安装孔，便于使用压板、夹具或工装板固定坯料。

　　在实际使用中，该类设备常用于实验室零件修配、电路板外形加工、标识牌雕刻、教学实训以及简单模具型腔试切。由于占地面积小，它不需要大型机床的混凝土基础，也不必配置复杂排屑系统，用户可根据加工材料选择风冷主轴或雕刻机头，并在工作台周围增加吸尘、防护罩和冷却管路。设备的安装边界主要由底座长度、横梁跨度和Z轴有效行程决定：底部Y向型材向前后延伸，两侧电机外凸，布置时需在电机和联轴器位置预留检修空间；横梁左右两端应留出传动件和限位开关的调节余量；Z轴上方需考虑电机、主轴线缆和抬刀空间，避免主轴上升时与横梁或线缆干涉。

　　三维结构设计时，需要重点核对运动包络与固定机架之间的间隙。X轴滑板在全行程移动时，Z轴组件不得碰撞两侧立柱；Y轴工作台前后移动时，夹具和工件不得超出底座防护范围；Z轴向下进给时，刀具、夹头和压料装置之间要保留安全距离。导轨安装面应保证平行度和直线度，型材拼接处需通过加工件或定位销控制错位；电机座与传动轮中心高要一致，皮带张紧不宜过紧，以免增加轴承受力；丝杠或带轮端部应设置支撑，防止高速运行时产生抖动。线缆走向沿型材槽道和拖链布置，使三轴在往复运动中线缆保持固定弯曲半径，减少断线和信号干扰。

　　工作台面采用多孔板形式，既能减轻重量，也方便T型螺母、滑块和压紧螺钉快速装夹。针对不同加工任务，可更换不同高度的垫板、主轴抱夹和吸尘罩；若加工较硬金属，则应降低切削参数并加强横梁、底座和主轴刚性。整机外形呈现规则的框架式结构，黑色钣金与型材组合，外露运动件轮廓清晰，便于在三维软件中进行干涉检查、行程分析和装配仿真。对结构设计人员而言，该装置不仅是一台小型加工设备，也是一套完整的三轴运动系统参考，可从中借鉴铝型材机架设计、直线轴布局、电机安装、工作台装夹以及线缆防护等工程细节。
