128乘64点阵OLED显示模组结构

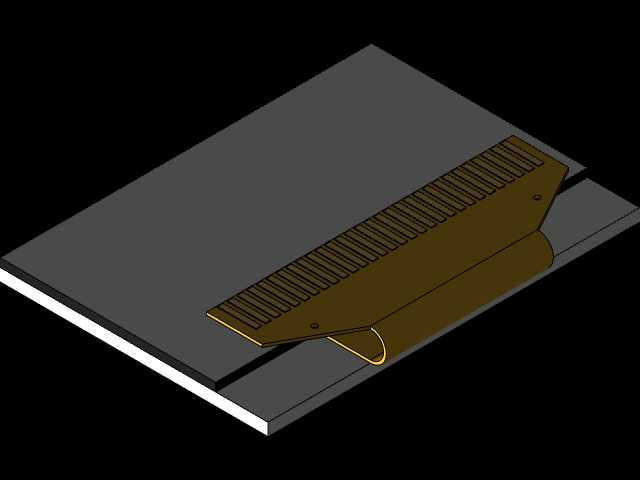

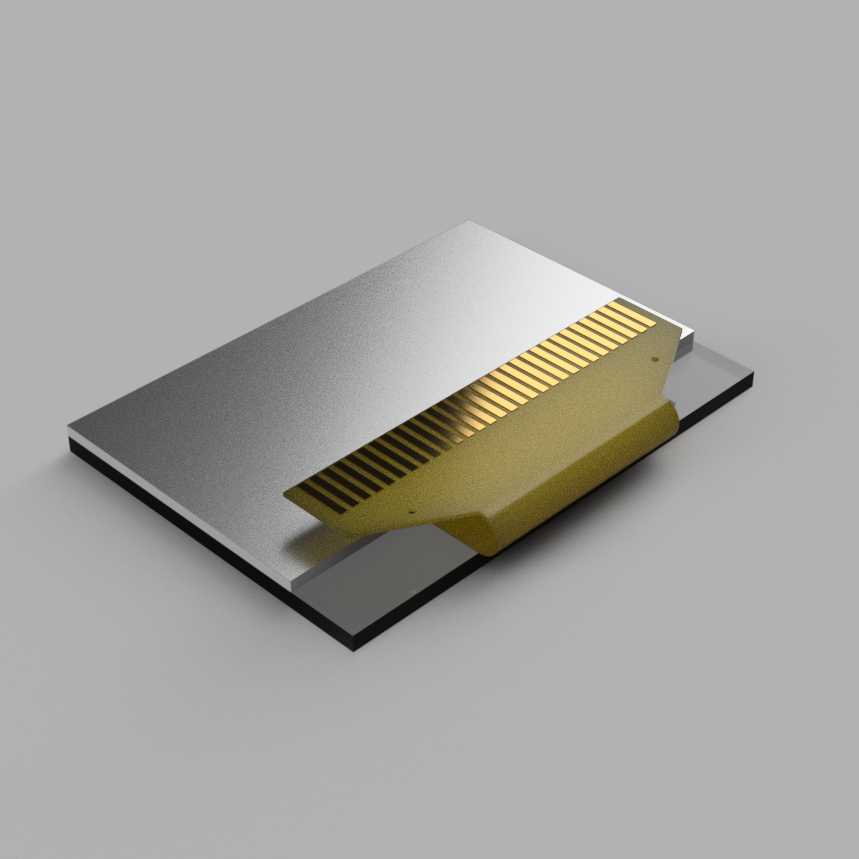

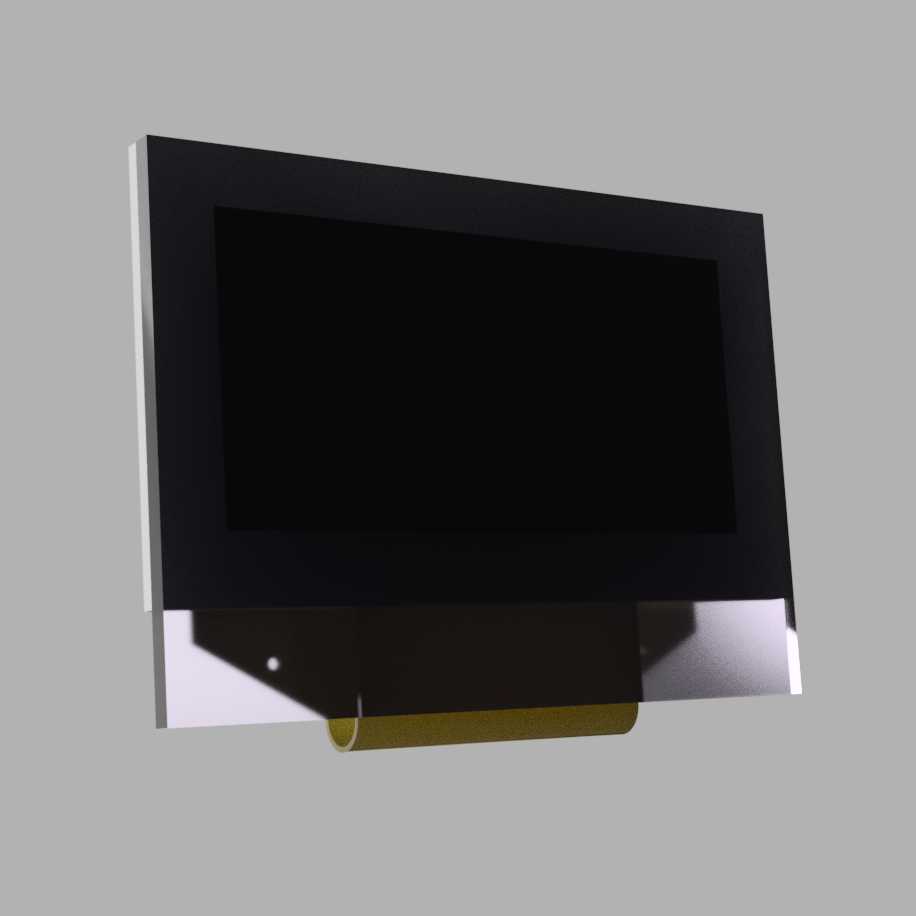

　　该显示模组属于小尺寸点阵式OLED器件，主体由黑色显示面板、背部支撑区域、底部柔性连接排线及端部补强结构组成，整体呈横向矩形布局，可视区域占据面板正面大部分面积，外围保留均匀的黑色封边，用于容纳屏体封装边界与装配限位面。模型在外观表达上重点还原了模组的真实装配关系：正面玻璃或封装层保持平整，黑色显示区与外框之间没有多余凸起；背部可见金属或薄膜补强片，边缘带有折边和反光面，用于提高薄型屏体的抗弯能力；底部引出的柔性排线沿屏体下侧延伸，并通过金色压接区与屏体驱动端连接，适合在紧凑电子设备内部进行弯折走线。

　　从实际用途看，这类128×64点阵OLED模组常用于手持终端、仪器仪表、工业控制小板、通讯设备、检测装置以及嵌入式开发平台。它不需要背光模组，像素自身发光，因而可以在较薄的结构空间内提供高对比度显示内容。工程选型时，设计人员通常关注的不只是屏幕分辨率，还包括屏体外形边界、有效显示区位置、FPC出线方向、压接区长度、弯折半径、周边避让空间以及前壳视窗与屏面的贴合方式。该模型把这些关键部位以三维形式呈现，便于在结构堆叠阶段检查屏体与外壳、PCB、按键、电池和连接器之间的干涉情况。

　　模组的安装思路通常以前壳视窗为基准。显示屏正面通过泡棉胶或双面胶固定在壳体内侧，视窗开口需要略小于屏体黑色外框，以遮挡封装边缘和粘接区域；背部不宜直接承受硬质螺钉压力，常见做法是在PCB与屏体之间设置缓冲泡棉，或者利用金属支架压住补强区而非压在有效显示面上。FPC从底部出线时，外壳内部应预留平滑的弯折通道，避免排线在装配后出现锐角折叠。若设备存在跌落或振动工况，屏体四角和FPC出口处应增加限位筋或缓冲结构，减少拉扯导致的接触不良。

　　外形尺寸方面，横向屏体适合显示多行字符、简单图标和状态参数，128×64的点阵规模能够满足菜单、数值、波形、电量、信号提示等信息呈现。模型中屏面长宽比例、黑色边框宽度、底部排线宽度以及补强片位置均按实物关系建立，可用于检查前壳开窗比例和内部堆叠高度。由于OLED面板本身较薄，厚度方向的设计余量往往比平面尺寸更敏感，屏体正面到透明镜片之间应控制尘点和光线反射，背部到PCB之间则要保留元器件避让区，尤其要防止电容、焊点、连接器高点直接顶到屏体。

　　在结构建模过程中，可视面建议作为外观件处理，边缘保持简洁连续；FPC不宜建成完全刚性的直板，应在装配体中依据实际走线保留折弯形态；补强板与屏体之间的层次关系需要明确，以便工程出图时标注粘接区和禁布区。对于需要做整机验证的场景，还可以将该模组与主控板、按键板、外壳和电池仓进行虚拟装配，检查维护拆装时FPC是否会被壳体边缘刮擦，连接器扣合后是否存在手指或工具操作空间。

　　整体来看，该三维结构适用于显示类零部件的外观核对、安装空间评估和电子设备前期堆叠设计。它并非单纯表现屏幕外形，而是把面板、封边、补强、排线和压接端作为一个完整模组来表达，能够帮助结构工程师在开模或打样前发现视窗偏移、排线干涉、背部顶屏和缓冲不足等常见问题。
