开口式管轴夹持固定座结构设计

　　在自动化产线的工位布局里，这类开口夹持座的使用频率远高于一体式轴套。现场排布时，最先要核对的是中间圆孔的适配轴径，这个内孔是整个零件的功能核心，用来套住导向光轴、气缸导杆或者小型管线，不需要把整根轴从端部穿入，侧面的开口缝隙可以直接从轴的侧向卡入，后期维护拆换的时候不用拆卸轴端连带的传感器、执行端头，大幅缩短产线停机调整的时长。

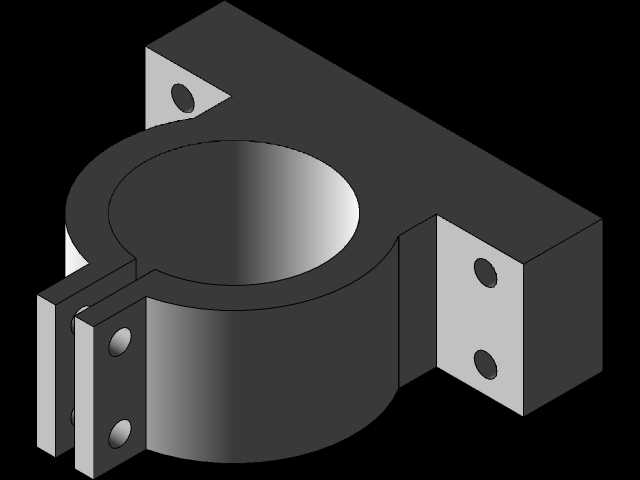

　　从结构受力的角度拆解，零件主体下半段是半包围的环形夹持段，上半段向两侧延伸出带安装孔的平直凸耳，凸耳上的两个通孔是整座的固定基准，装配时螺栓穿过这两个孔锁固在设备基板、型材立面或者工位安装板上，锁紧紧固件的过程中，环形段的开口缝隙会被微量收窄，抱紧内孔里穿入的轴件，靠接触面的静摩擦力锁定轴的位置，防止轴出现轴向窜动或者周向转动。环形段朝向开口的一侧延伸出两片平行的夹耳，夹耳上加工有同轴的锁紧孔，这组孔是夹持力的调节位：装配时穿入锁紧螺钉，逐步拧紧的过程中两片夹耳相互靠拢，直接带动环形内孔产生均匀的弹性收缩，和两侧凸耳的安装固定孔分工明确——凸耳负责把整个座体固定在机架上，夹耳锁紧孔负责调整对轴的抱紧力度，两个受力路径互不干涉，调试的时候不会出现锁座螺栓松脱、夹持力同步丢失的问题。

　　建模过程中首先要把控的是内孔的圆柱度，整个环形内壁是和轴件直接接触的工作面，建模时保证内壁曲面连续无台阶，预留的夹持收缩间隙要匹配常用金属板材的弹性变形范围，缝隙宽度不能过大，否则锁紧时夹耳变形量超过材料屈服极限，多次拆装后会出现夹持力衰减；缝隙也不能过窄，否则侧向卡入轴件的时候没有足够的张开余量，强行装配会刮伤轴的外表面。两侧安装凸耳的底面要和环形段的基准端面保持共面，这个平面是座体贴紧安装基板的定位面，平面度偏差会导致锁固后座体出现内应力，长期受振动后内孔会发生微变形，卡滞穿入的轴件。夹耳上的两个锁紧孔要保证同轴度，穿入螺钉后不能出现别劲的情况，否则拧紧过程中夹耳会受到侧向弯矩，开口收缩不均匀，内壁和轴的接触会出现局部点接触，实际抱紧力远低于理论计算值。

　　现场安装边界方面，座体的整体高度由环形段的外径决定，排布安装空间时，要在夹耳的外侧留出扳手操作的空间，不能把夹耳紧贴其他设备构件，否则锁紧螺钉没有操作空间，后期无法调整夹持力度。两侧凸耳的安装孔间距要和常用铝型材的槽距、设备基板的预留孔位匹配，孔边到凸耳外缘保留足够的壁厚，避免螺栓锁紧时凸耳边缘出现开裂。这类夹持座常用在3C设备的走线固定、小型气动工位的导杆定位、检测设备的传感器支撑杆锁紧场景，相比一体式固定轴套，它的适配容错率更高，当轴件的实际外径存在小幅加工公差时，可以通过锁紧螺钉的拧紧程度调整抱紧量，不需要额外加工衬套补偿尺寸偏差。建模时所有的棱边都做了小半径倒角处理，既避免装配时划伤操作人员，也消除了尖角处的应力集中，在设备长期运行产生振动的工况下，零件的疲劳寿命更长。环形段的壁厚经过受力校核，既不会因为壁厚过薄导致锁紧时发生塑性变形，也不会因为壁厚过大增加不必要的整体重量，在轻量化工位、移动滑台的搭载场景下，不会给运动轴带来额外的负载负担。
