单作用多级伸缩液压油缸结构

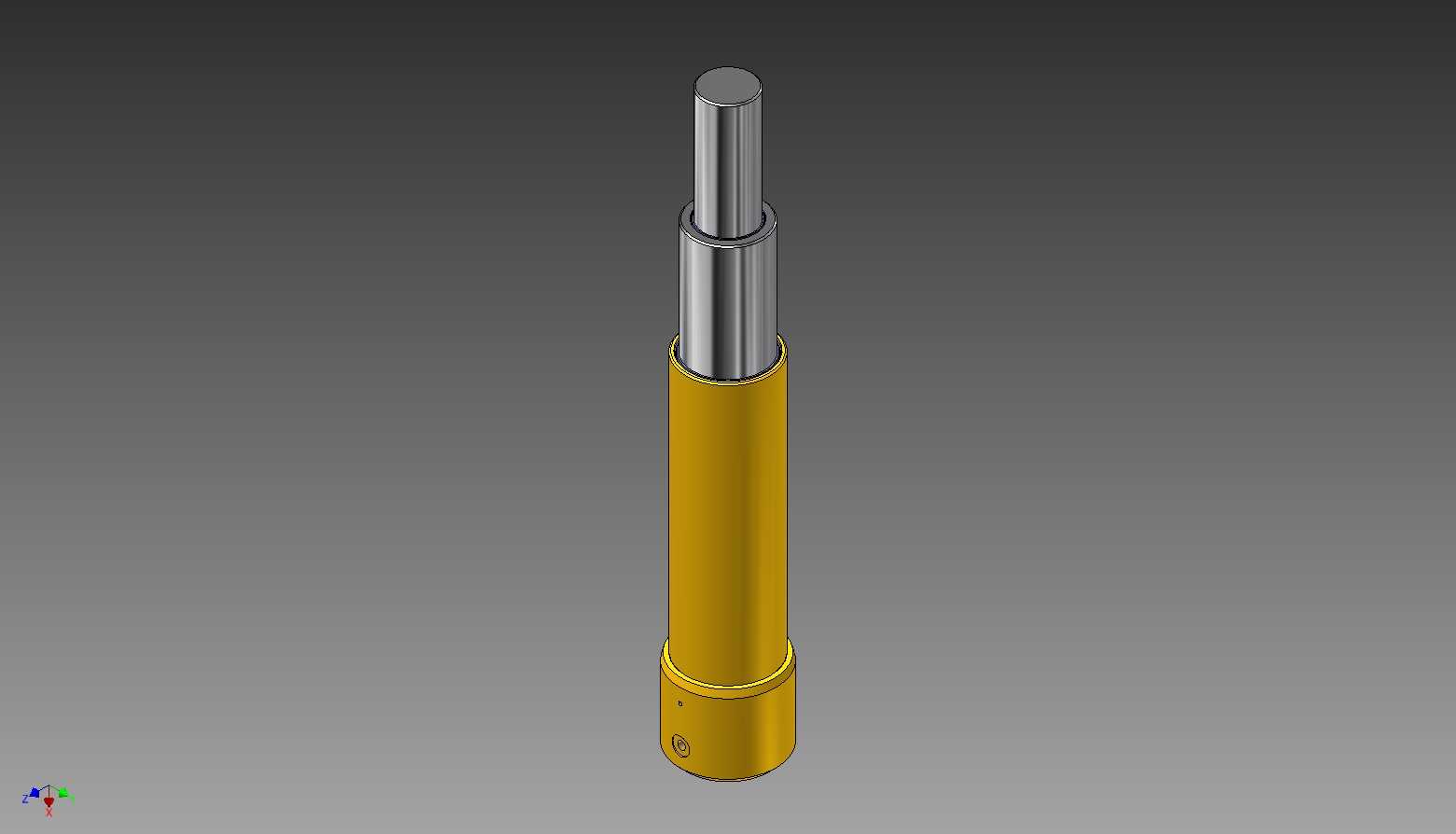

　　该三维结构表现的是一种单作用多级伸缩液压执行件，主体由底部缸筒、中段逐级嵌套的柱塞套筒以及顶部伸出杆组成。外观上，下部缸体采用醒目的黄色涂装，上部各级活塞杆和外露柱塞呈现金属银灰色，这种色彩区分在设备维护和三维评审中有利于快速识别固定缸体与运动部件。模型整体呈细长立式布置，底端设置安装与油口接口区域，顶端为圆柱形加载端，适合用于需要在收缩状态下占用较小轴向空间、工作时又要求较长行程的场合。

　　在工程应用中，这类伸缩缸常见于自卸车货厢举升、环卫车辆尾门或箱体翻转、升降平台、工程机械支腿、紧凑安装空间内的直线推顶机构等。它的核心价值在于把液压压力转换为直线推力，多级套筒依次伸出，使总行程远大于缸体闭合长度。对于安装边界受限的设备，若采用普通单级油缸，往往需要很长的固定缸筒；而多级伸缩结构能够在相同闭合长度下获得更大的伸出距离，或在相同行程要求下显著缩短收纳尺寸。

　　从功能逻辑看，单作用结构通常依靠液压油进入缸体内部推动各级柱塞向外伸出，回程则多依靠负载重力、外部机构或复位元件完成。模型中各级套筒之间需要设置导向、密封和限位关系，较粗的一级缸筒承担基础承载，后续较细柱塞按顺序动作。实际设计时，伸出顺序通常由有效作用面积和负载条件决定，面积较大的级次优先伸出，到位后下一级再继续延伸。这种逐级动作特性使油缸在较长行程中仍能保持较稳定的推顶能力，但各级承载能力会随柱塞直径减小而变化，选型时不能只看总推力，还要关注末级伸出状态下的稳定性。

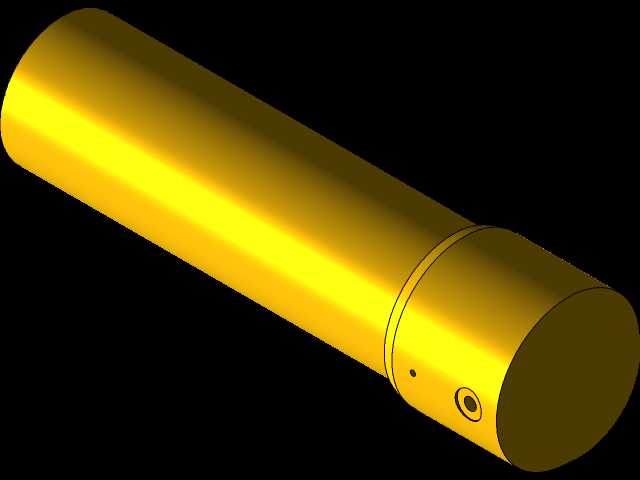

　　外形尺寸方面，该模型的闭合状态为竖直圆柱组合，最大外径集中在底部缸筒，向上各级直径逐步减小。底端法兰或缸底结构需要承受轴向反力，周围应预留液压管路、铰接销或螺栓安装空间；顶部柱塞端与被驱动机构连接时，应考虑侧向载荷约束。伸缩缸对偏载较敏感，若机构运动过程中存在明显横向力，需通过导轨、铰点或支撑臂进行约束，避免柱塞承受弯曲力矩，导致密封件过早磨损或套筒卡滞。

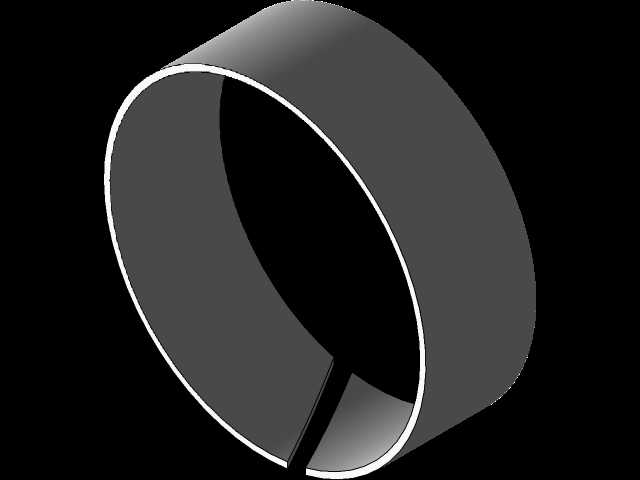

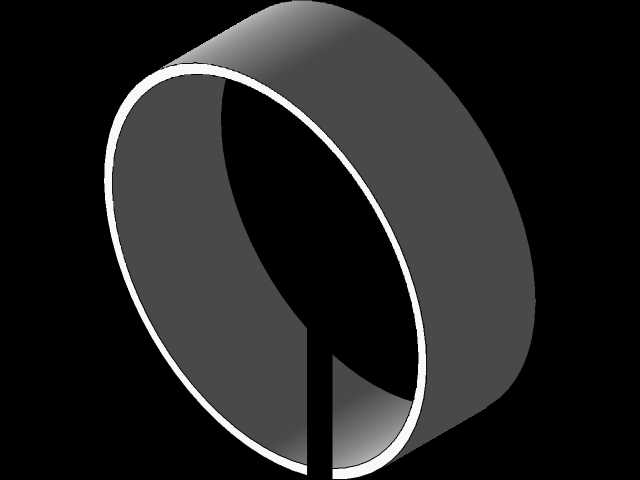

　　建模思路上，该作品重点体现了同轴嵌套关系和阶梯式外轮廓。各级零件均围绕同一轴线布置，缸筒、柱塞、端盖和导向段之间通过直径差形成装配层次。进行三维结构设计时，应先确定闭合长度、目标行程、安装距、端部连接方式和最大推力，再反推每一级的直径、壁厚与重叠导向长度。缸壁厚度需满足内压强度要求，柱塞材料和表面处理则要兼顾耐磨、耐腐蚀与密封寿命。相邻套筒之间的导向段不能过短，否则在全伸状态下容易产生晃动；重叠量过大又会牺牲有效行程，因此需要在结构稳定性与行程利用率之间取得平衡。

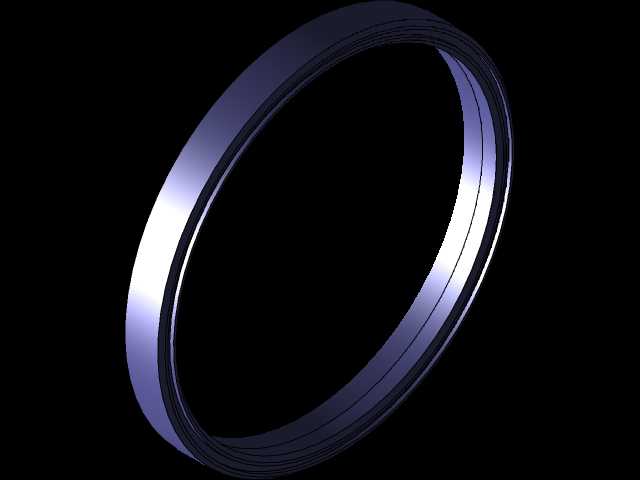

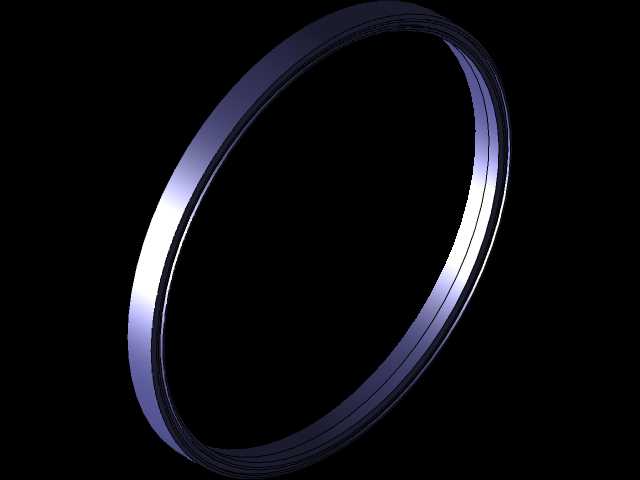

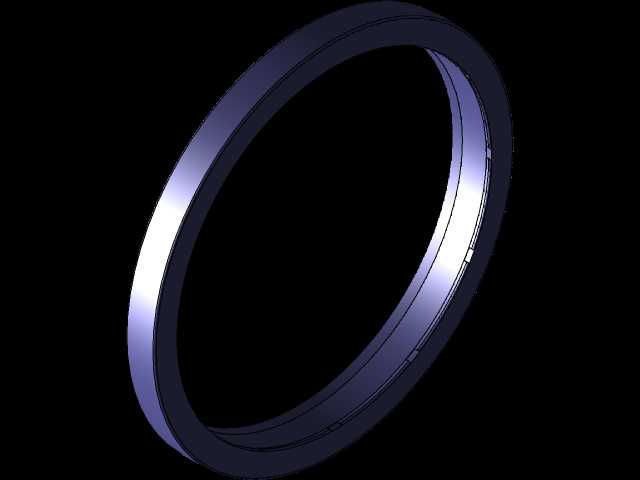

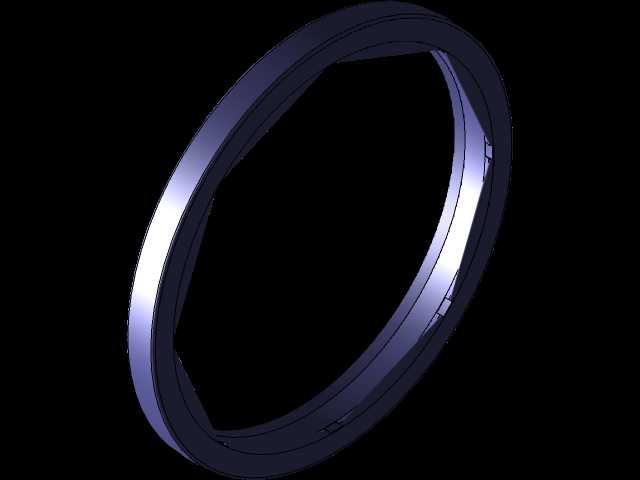

　　密封与防尘也是此类构件不可忽视的部分。缸筒端部需要布置密封圈、导向环、防尘圈和挡圈，防止液压油外泄并阻挡粉尘进入。对于户外车辆或工程设备，活塞杆表面常需淬火、镀铬或采用耐腐蚀处理，以应对泥水、盐雾和频繁摩擦。油口位置通常设在缸底或固定缸体上，管路在整机运动中不应与伸缩部件干涉，还要便于排气和检修。

　　在整机布置阶段，这类油缸的安装铰点会直接影响力臂变化。若用于翻转举升，初始角度往往决定启动推力，随着负载被抬起，铰点几何关系改变，油缸受力可能逐渐降低；若用于垂直升降，则要关注全伸时的重心偏移和平台导向。三维模型可以帮助工程师检查闭合状态下缸体是否与车架、护罩、管路发生干涉，也能模拟全伸状态下端部连接点的位置，为焊接支架、销轴和限位块设计提供依据。

　　整体来看，该伸缩筒结构虽然外形简洁，但内部包含典型的液压执行件设计逻辑：嵌套级次决定行程压缩比，直径序列决定推力分布，导向与密封决定长期可靠性，端部接口决定整机适配方式。对结构设计人员而言，建立这类模型时不仅要还原外观，更应把装配约束、运动顺序、安装边界和受力路径表达清楚，使其能够用于机构布局校核、液压元件选型沟通以及设备维护说明。
