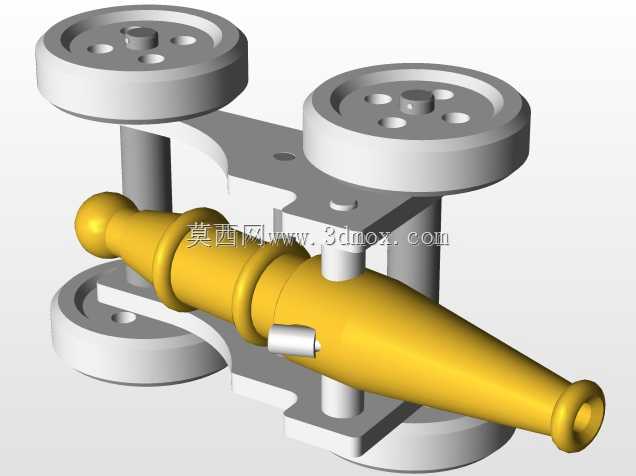

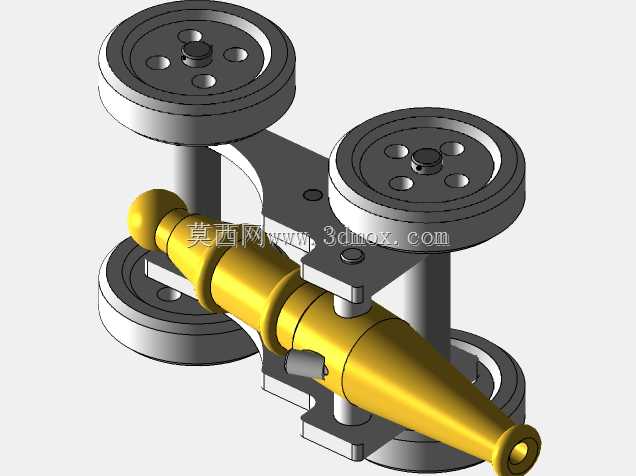

这套带轮组配合炮筒式传动构件的结构设计,核心围绕多轮组同步传动与轴向构件的运动配合展开,在小型传动试验台、教具演示装置以及轻型物料输送的动力端都有适配空间。从实际使用场景来看,这类结构常被用于需要平稳传递扭矩、同时对传动件轴向定位有一定要求的场合,比如教学用机械原理演示装置,能够直观展示带传动的张紧、轮组同步转动以及中间轴类构件的联动逻辑,也可作为小型专用设备的动力输入模块,适配低转速、小扭矩的动力传递需求。

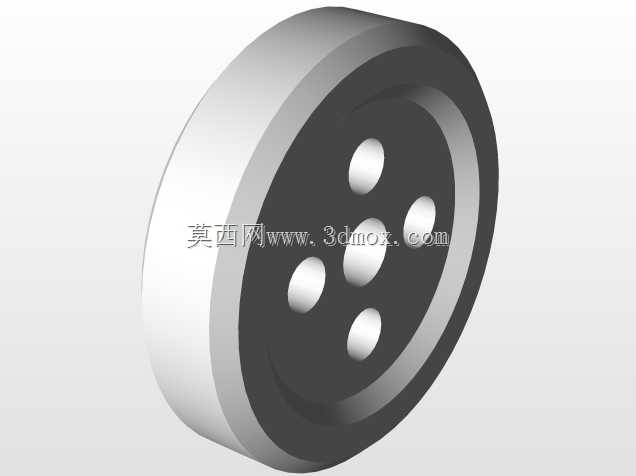

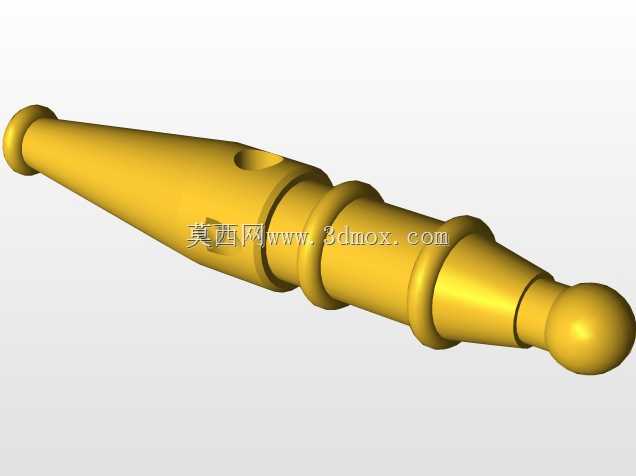

设计过程中首先考虑了轮组的布局逻辑,四个带轮分上下两层对称布置,轮体上预留的四个通孔既可以作为减重孔降低整体转动惯量,也能作为动平衡调试的工艺孔,避免高速转动时出现偏摆振动。中间的炮筒式构件采用阶梯轴类的外形设计,不同直径的轴段分别对应不同的配合位置,靠近端部的凸起结构用于和支架上的定位槽配合,限制构件的轴向窜动,同时预留的拨叉卡位可以实现手动或自动的离合操作,控制动力的通断。
安装边界方面,整套结构的支架采用一体式折弯成型的金属架体,架体上的轮轴安装孔位同轴度公差控制在0.02mm以内,保证四个带轮的转动平面处于同一水平面,避免皮带出现跑偏、掉带的问题。炮筒式构件的安装轴线与上下带轮的中心连线保持平行,中心距偏差不超过0.1mm,确保构件转动时不会和轮组、支架发生运动干涉。轮体和轴之间采用间隙配合,配合面加注润滑脂后可以有效降低转动阻力,长时间运行也不会出现卡滞问题。
从功能特性来看,这套结构的带轮组既可以通过平皮带实现动力的同步传递,也可以更换为同步带提升传动比的准确性,炮筒式构件除了作为传动联动轴之外,端部的锥形结构还可以作为输出端连接其他执行构件,拓展整套结构的使用场景。支架上预留的多个安装孔位,可以根据实际使用需求调整轮组的中心距,适配不同长度的传动带,也方便后期对张紧度进行调整,无需重新加工架体就能适配不同的传动参数需求。
- 全部评论(0)
- 模板大小 2.85 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Other,Autodesk Inventor,Autodesk I
- 软件分类 通用机械零部件
