分体对开式轴支撑固定座结构

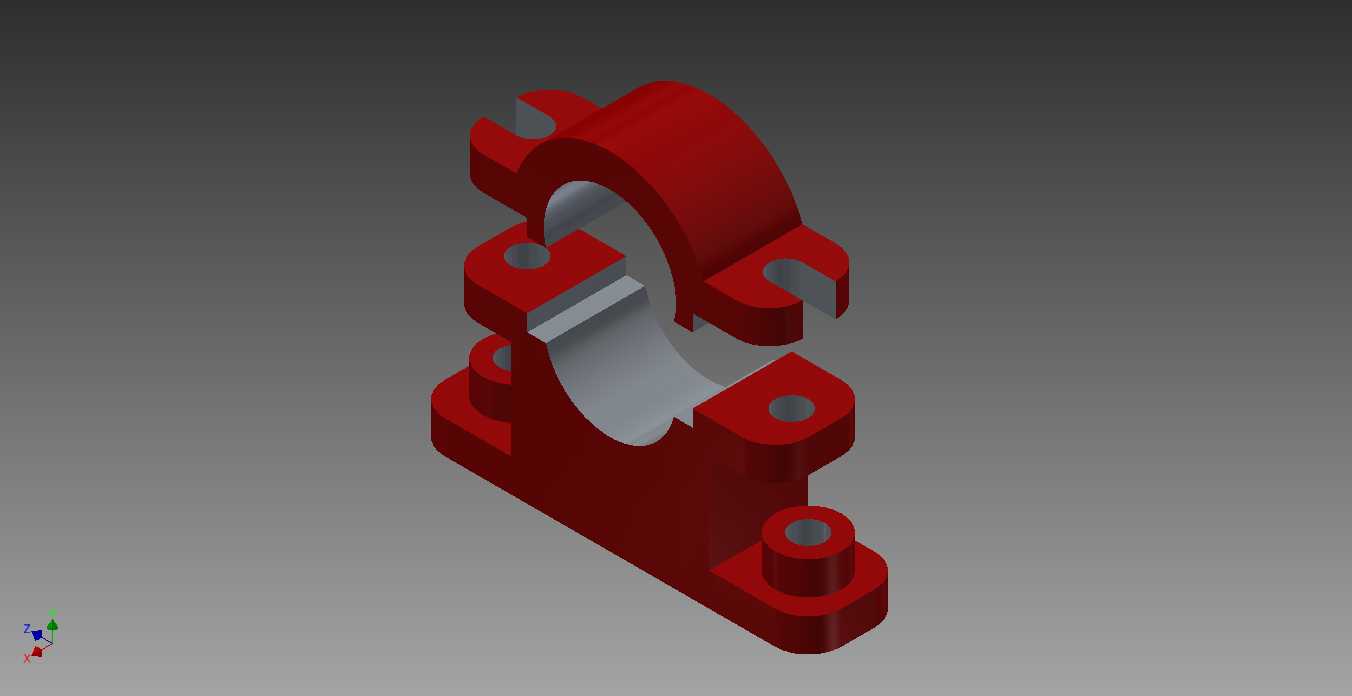

　　在中小型传动设备、工装夹具以及轻型输送机构里，轴类零件的径向定位一直是结构布置中需要反复核对的环节。整体式轴承座虽然刚性好，但穿轴、拆装和维护时往往要先把轴端的联轴器、带轮或链轮全部拆掉，现场调整效率很低。这套对开式轴支撑座正是针对这类场景做的结构处理：上半抱箍与下半座体通过两侧耳板用紧固件锁紧，轴可以从侧向直接放入半圆型腔，再合上上盖完成固定，检修时不必沿轴向抽离整根长轴，尤其适合轴上已经预装多组零件、轴向空间又比较局促的工位。

　　从受力路径看，底座承担全部外载荷并把力传递到安装基板，下半座的半圆面直接托住轴颈，上半抱箍在锁紧后提供均匀的环抱预紧力，避免轴在运转中出现跳动或轴向窜动。座体两侧伸出的带孔耳板不是简单装饰，而是为螺栓预留了足够的扳手空间；建模时需要注意耳板厚度与螺栓公称直径的匹配，孔边到外壁的实体厚度不能过薄，否则锁紧时局部会产生明显应力集中，长期受振动后容易在圆角根部萌生裂纹。底座四角的凸台安装孔同样做了加高处理，凸台顶面与安装面之间形成小台阶，既能让螺栓头沉入后避开下方干涉，也增加了螺纹旋合区域的有效长度。

　　外形轮廓上，整件采用左右基本对称的布局，中心线与底座长度方向垂直，方便在装配体里以轴中心线为基准做镜像和阵列。底座底面为完整平面，贴合设备基板后可以通过四个安装孔实现可靠固定；半圆抱箍的内径按被支撑轴的公称直径取配合公差，若用于旋转轴，可在内腔加装轴瓦或薄壁轴承套，把金属直接接触改为摩擦副配合，降低磨损速度。若用于固定光轴、导向杆或管线，则可直接利用抱紧力夹持，靠两侧耳板的锁紧力矩产生足够摩擦力。

　　建模过程中，圆角过渡是不能省略的细节。抱箍与底座衔接的根部、耳板与半圆壁交接处都设置了铸造或机加工常见的过渡圆角，这些位置在载荷传递时截面突变明显，直角结构会让应力集中系数大幅上升。半圆型腔两端可根据实际需求加工出小倒角，方便轴体吊装落入，也避免锐边刮伤轴表面。底座底部若采用铸件工艺，壁厚应尽量保持均匀，凸台与底板交接处保留拔模斜度；若采用板材焊接或整块铣削，则可把加强筋直接整合在座体侧面，提升抗倾覆能力。

　　实际选型时，先要确认被支撑轴的直径、工作转速和径向载荷方向。水平布置的轴主要受竖直向下的重力和传动带拉力，下半座承载比例更大；竖直或倾斜布置时，抱箍的抱紧力就要承担更多定位作用，耳板螺栓的预紧力矩需按计算值控制，过大会把半圆孔拉成椭圆，过小则无法提供足够夹持力。安装边界方面，底座外轮廓到中心线的距离决定了周围预留空间，两侧耳板锁紧时需要留出扳手操作位，底座下方的基板要保证平面度，避免强行锁紧导致座体变形、半圆孔失圆。

　　这类支撑结构在通讯设备架设、轻型流水线导向轴、手动夹具导杆以及小型实验装置中都很常见，它把轴的支撑、固定和快速拆装整合在同一个零件上，减少了装配环节的累计误差。三维建模时按实体特征先拉伸出底座与下半抱箍，再切出半圆型腔，随后镜像生成上半抱箍并处理耳板、安装孔和各处圆角，能够完整表达设计意图，也便于后续出工程图时直接标注配合尺寸、形位公差和安装孔位。
