弹性波浪开口销防松定位构件

　　这类弹性开口销主要用于销轴端部、螺栓铰接点、连杆机构以及需要反复拆装的小型传动部位，承担轴向限位和防松止退作用。与普通圆柱销依靠过盈压入不同，该构件采用细长金属线材弯折成型，穿入销孔后依靠自身弹性保持张开趋势，即使设备运行中出现振动、冲击或温度变化，也不容易从孔内松脱。现场维护时，它常出现在夹具摆臂、手动工具铰接处、小型门闩机构、轻工设备连杆以及通讯器材的可拆卸连接位置，用来限制垫片、滚轮、扭簧或衬套沿轴向窜动。

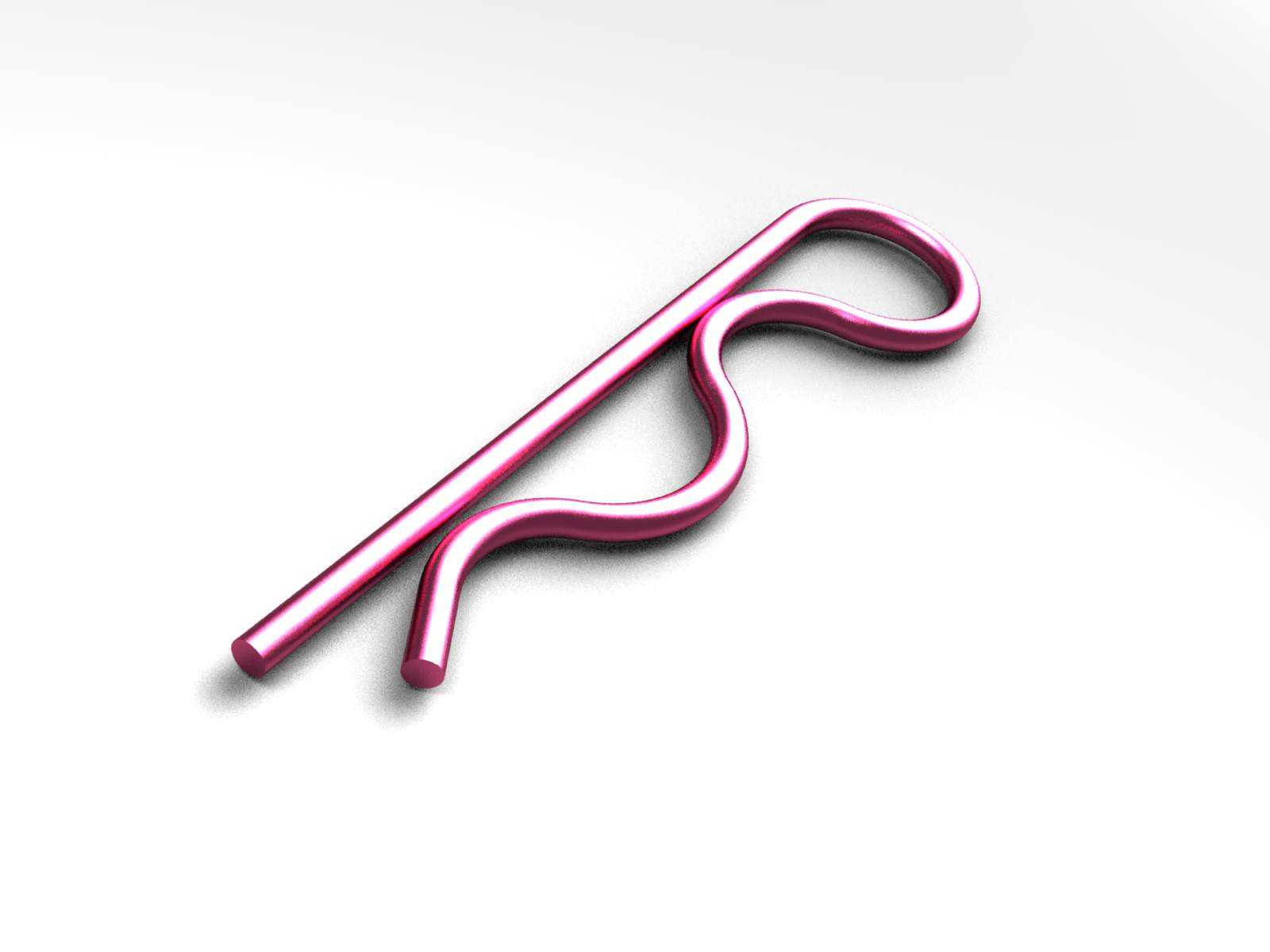

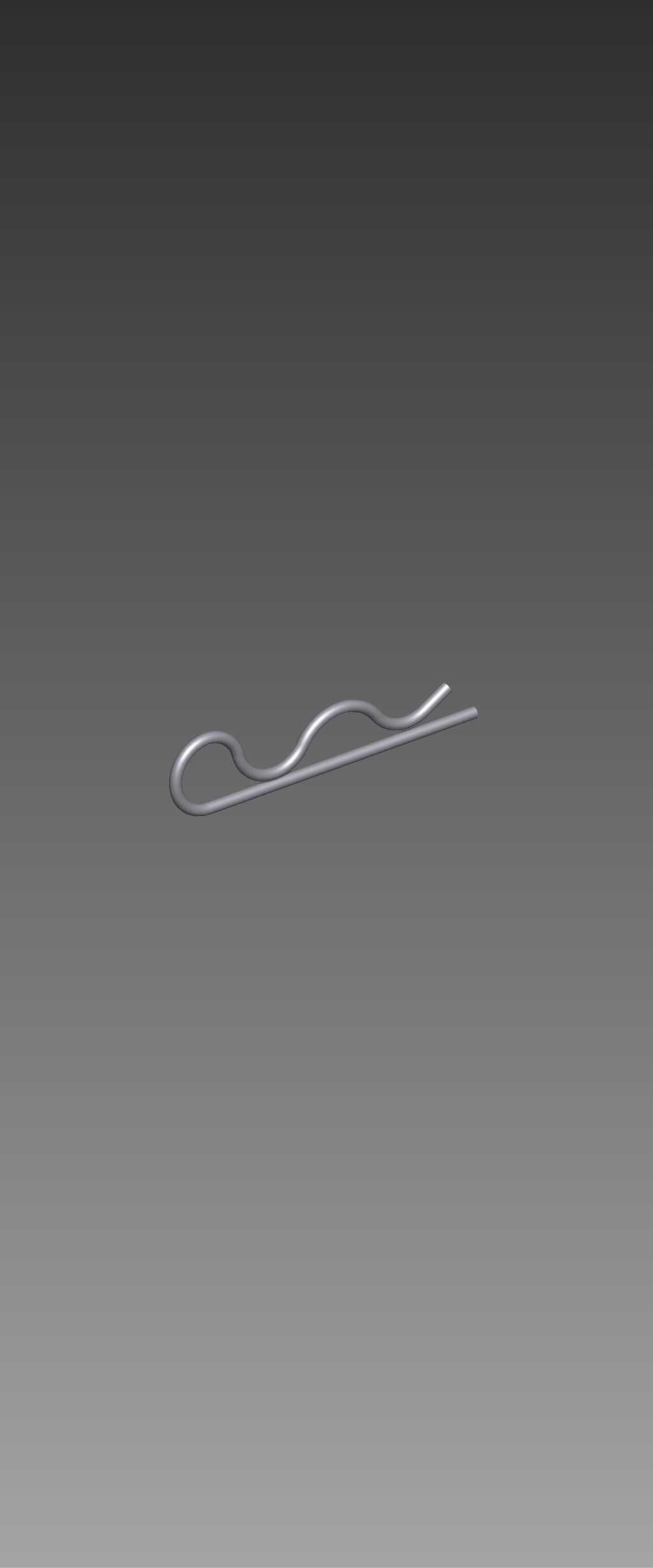

　　从结构上看，销体前段为近似直线的穿入段，便于对准横向销孔；后段通过连续波浪弯曲形成弹性区，末端保留开口形态。装入后，直线段穿过被连接件的径向孔，弯曲段在孔外侧或孔内产生回弹，使销体与孔壁保持持续接触。波浪形轮廓并不是单纯的外观变化，它在有限长度内增加了线材的变形行程，使构件在较小插拔力下仍能获得足够的锁紧保持力。端部圆滑过渡可以减少装配时对孔口的刮伤，也能降低应力集中导致的断裂风险。

　　设计这类零件时，首先要确认被锁销轴的直径和横向销孔位置。销孔中心到轴端的距离不能过小，否则开口销装入后弯曲段缺少容纳空间，容易与相邻零件发生干涉；也不能过大，否则销轴在受拉或受弯时，开口销无法有效约束端部零件。销体穿入段长度应覆盖整个销孔，并在穿出侧保留少量余量，使弹性段能够完全发挥作用。若销轴两侧还装有垫圈、连杆或扭簧，需要在三维布局中检查销体末端的扫掠空间，尤其在机构摆动过程中，波浪段不能擦碰邻近壁面。

　　外形尺寸方面，线材直径决定了开口销的剪切承载能力和弹性强弱。线材过粗，穿装困难，长期反复拆装时容易失去柔顺性；线材过细，则在冲击载荷下可能被剪断或拉直。建模时应把线材直径、销体总长度、直线段长度、波浪峰谷高度、弯曲半径和末端开口间距作为关键参数，并与目标销孔直径建立关联。孔与销之间通常采用小间隙配合，间隙过大会降低定位精度，间隙过小则会使现场装配依赖敲击，损伤镀层和端部形状。

　　安装边界需要结合实际工况判断。对于静态或低频维护的连接点，开口销主要防止零件意外滑出；对于振动较强的机构，应关注销孔边缘的接触应力，避免销体在孔口处被反复弯折。若销轴需要随连杆一起转动，开口销不应嵌入狭窄槽内，而应留出随动空间；若安装位置靠近人手或线缆，末端弯曲方向应避开操作面和线束走向，防止勾挂。多层板件叠装时，还要核对销孔同轴度，偏斜的孔会迫使弹性销在装配中产生附加弯曲，缩短使用寿命。

　　三维建模过程中，沿线材中心路径建立扫描特征更符合真实成型方式。直线段、圆弧过渡段和波浪段需要保持曲率连续，折弯处不宜出现突变尖角，因为实际线材弯曲受最小弯曲半径限制，过急的转角既不利于加工，也会在热处理或表面处理后形成薄弱区。参数化建模时，可以将波浪周期、振幅和端部张开量设置为可调整变量，以便在不同销轴规格下快速派生。工程图中除表达总长和线径外，还应标注销孔推荐直径、安装后末端状态以及关键避让区域，使结构设计、加工和装配人员对锁止方式有一致理解。

　　在设备选型层面，这种构件适合空间紧凑、载荷不大但要求可靠防脱的位置。它不需要螺纹配合，也不依赖额外工具完成最终锁止，装配路径简单，拆卸后可根据磨损情况更换。对于需要频繁检修的铰接点，弹性开口销能够在保证基本定位能力的同时降低维护复杂度；对于轻量化设备，细长线材结构占用材料少，对整体重量影响很小。把它放入完整机构中检查运动包络、孔位强度和相邻零件间隙，才能让这个小型紧固件在实际设备中稳定发挥限位作用。
