CKS70手动剪切钳工业级结构造型

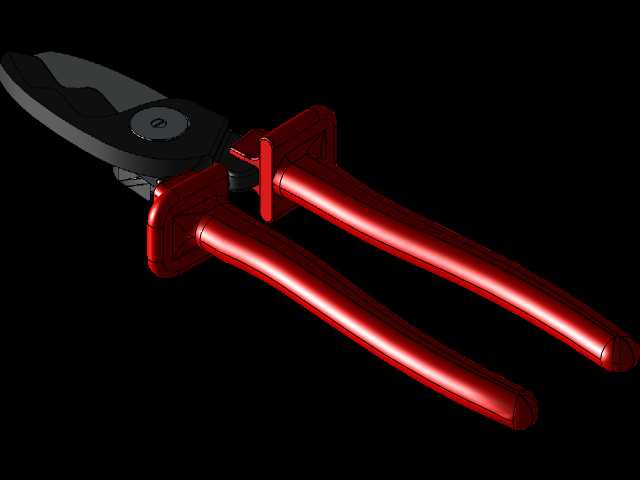

　　该手动剪切工具的三维结构围绕现场剪切作业中的握持、传力、刃口咬合与维护更换展开，整体采用双片钳体交叉铰接的经典杠杆布局，但在钳头轮廓、手柄过渡和限位结构上针对较厚板材、线缆束或硬质型材的连续作业进行了细化。钳头部分保留剪切钳常见的短刃口与宽支撑面组合，刃口区域靠近铰接中心，能够在手部施加常规握力时获得较高的剪切力矩；钳嘴前端设置过渡弧面，既方便工件进入刃口，也可在剪切圆棒、扁条或不规则零件时避免材料侧向滑脱。铰接位置采用圆形枢轴区域表达，中心紧固件与钳体沉台形成明确装配关系，建模时需要保证两片钳体同轴转动，刃口在闭合过程中保持合理间隙，既不能因干涉导致卡滞，也不能因间隙过大造成剪切面撕裂。

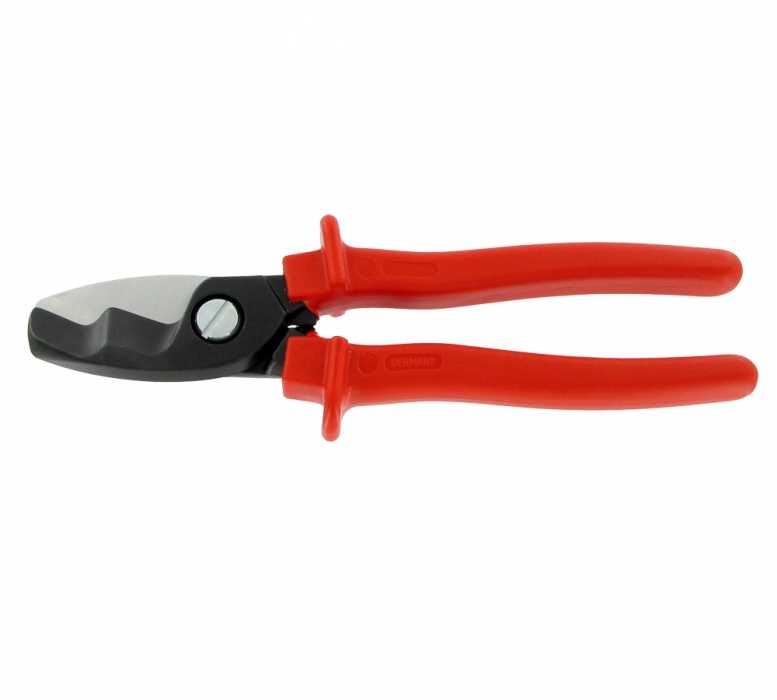

　　手柄部分是该结构中最醒目的功能区域，长直红色握套从钳体尾部向后延伸，整体略带弯曲，以适配手掌从指根到掌心的施力方向。握套与金属钳体之间设置肩部挡边，靠近钳头一侧的凸起可在强力握持时限制手部向前滑移，也能在工具放置或穿插于工装板时形成定位边界。手柄末端保持圆润收边，避免局部应力集中；两片手柄在张开状态下形成足够操作空间，闭合后仍保留安全间隙，防止手指被夹。对于结构设计人员而言，这类外形不能只按外观曲面处理，还要结合杠杆比校核握力、刃口力和钳体受力路径：金属部分从枢轴向手柄尾部逐渐过渡，截面在高受力区加厚，在握持区则由外套承担触感与防滑功能。

　　在实际应用中，这类剪切钳常见于装配工位、维修班组、钣金辅助工序、电气安装以及仓储加工现场。作业时，工件被送入钳头刃口，操作者双手或单手握压手柄，枢轴将握力放大后传递至刃口，使材料沿剪切线发生断裂；钳头侧面的平面可在剪切后临时夹持小件，弧形嘴部则便于挑开、定位或辅助弯折。与大型剪切设备相比，手动钳不受气源、电源和固定台面限制，适合狭小空间、高空安装、现场抢修和小批量多位置作业；与普通尖嘴钳相比，其钳头更厚重、刃口更靠近转轴，能够承受更大的偏心载荷。

　　建模思路上，应先建立左右钳体的转动平面与枢轴轴线，再分别绘制金属钳身、刃口、沉头紧固件和包覆手柄。钳体外形并非简单等厚板材，头部需要表达锻造或冲压后的立体起伏，侧面转折既承担加强筋作用，也决定刃口支撑刚度。刃口线应与枢轴保持确定位置关系，开合运动中通过装配约束检查两片钳体的干涉情况；手柄套可作为独立零件处理，内孔与金属尾柄之间保留装配包覆关系，外表面则设置细微拔模和圆角，以贴近注塑或浸塑工艺。外形边界方面，整钳在全开状态下具有较长的手部操作包络，在闭合状态下钳头与手柄基本沿同一长轴分布，因此在工位器具、工具挂板、包装内衬或维修包布局中，需要同时预留张开回转空间和取放长度；枢轴周围为主要受力区，不应与周边设备发生硬碰撞。

　　从选型角度看，该模型可用于手动工具产品结构评审、维修工具库搭建、工位人机工程演示、装配操作动画以及五金工具类产品展示。设计时需重点关注刃口硬度与韧性匹配、枢轴预紧、手柄防滑、跌落干涉和反复开合疲劳位置；三维表达中应把金属钳头的深色受力面、银色刃部和红色绝缘感握套区分清楚，使功能分区一目了然。
