手动锯管压力夹持工装结构设计

　　该套工装主要面向小型管材切断、锯切工位的现场装夹需求，常见于五金维修车间、管路预制班组、小型金属加工门店以及实训教学场景。在实际管路加工中，薄壁圆管、小直径金属型材在锯切时最容易出现两类问题：一是夹持力不足导致管材随锯片转动、窜动，既造成切口偏斜，也容易打齿伤料；二是夹持接触方式不合理，局部压痕过深使薄壁管变形，后续套丝、焊接或装配时出现配合偏差。这套结构将定位、夹紧、承托集成在同一底座上，核心目标就是在人工操作节奏下提供稳定、可重复的管材固定能力。

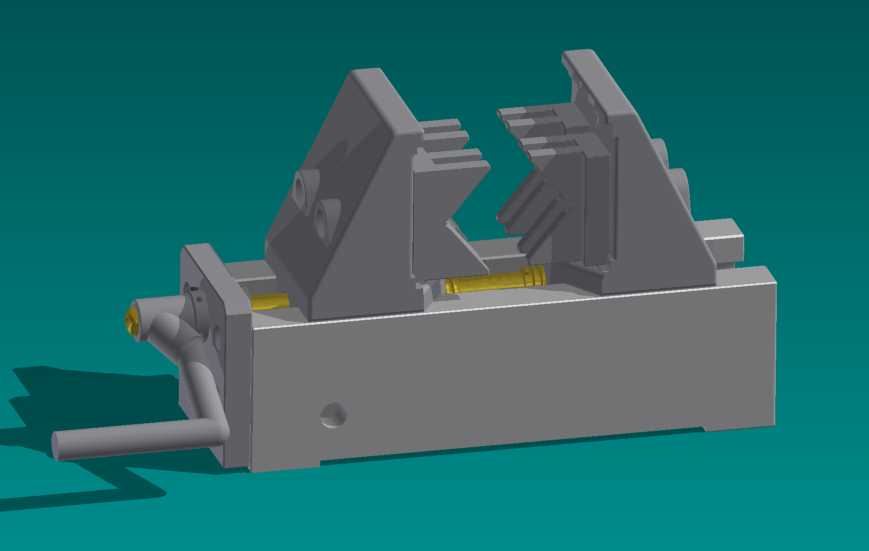

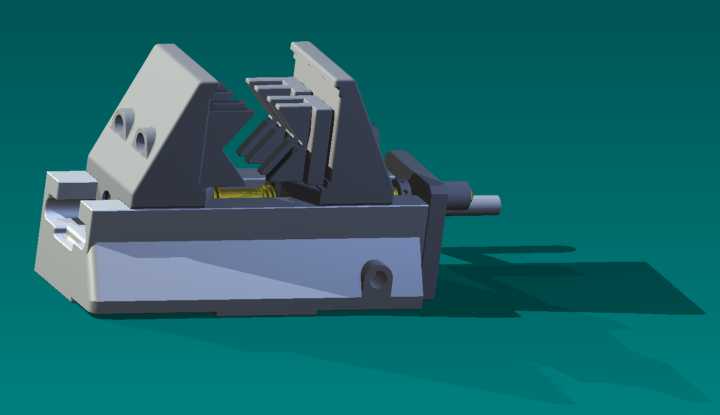

　　从结构布置看，下部采用整块矩形基座作为承载主体，基座内部容纳手动驱动杆件与传动连接件，侧面伸出长操作手柄。手柄通过回转支点带动内部推杆，将手动力传递至上方夹紧元件，操作路径短，工人站在设备侧前方即可完成开合。基座顶面设置平直安装面，两组立式夹具体对称布置在管材通过区域上方，夹具体内侧形成V形承托面。V形结构对圆管具有自动对中作用，管径在一定范围内变化时，管材轴线始终落在两夹持面的对称中心附近，不需要额外调整侧向定位块。

　　夹具体的受力设计值得注意。上部夹持块并非简单平板，而是采用带加强肋的立板形态，肋板沿夹紧力方向延伸，使接触区域在承受锯切振动时不易张开。夹持块上开设多组阶梯状卡口与齿形接触面，既可以适应不同外径的圆管，也能在夹持异形小件时增加摩擦阻力。两块夹具体之间设置黄色弹性复位件，夹紧动作解除后，活动夹块可在复位件作用下退回初始位置，方便工人快速取放管材。对于批量长度一致的管件，这种复位节奏能明显减少反复对位时间。

　　设备前端保留了管材伸入通道，底座侧面的圆形工艺孔既减轻基体重量，也可作为内部销轴的装配与维护口。整体外形呈低矮箱式布局，长宽方向以稳定落地为原则，工作重心集中在基座范围内，手动施压时整机不易翘动。上方夹具体高度控制在人工视线可直接观察切口的区间，锯切过程中操作者能够清楚看到锯条进入位置，避免盲切。安装边界方面，底座底面可通过螺栓固定在钳工台或专用支架上，台面需预留手柄回转空间，左右两侧应留出管材连续送进的长度；若加工长管，可在设备进料侧配合简单托架，避免管材悬臂造成弯曲。

　　功能实现上，该结构并不依赖外部气源或液压站，适合无动力配套的零散加工点位。手动杠杆增力方式让夹紧力随操作者手感反馈，面对薄壁铜管、铝管时可控制压陷量，面对厚壁钢管时则可进一步加力锁定。夹具体与基座之间采用可拆卸连接，磨损后能够单独更换钳口块，维护成本较低。锯切区域下方的基体形成刚性支撑，可承受锯片切入时的垂直分力，减少管材在切断瞬间的下坠毛刺。

　　从建模角度看，该装置把杠杆、滑块、复位件、V形钳口和箱式机架组合成完整机构，适合用于夹具原理演示、手动工装方案参考以及小型管材加工设备的前期结构验证。设计时需要重点核对手柄转角与夹块行程的匹配关系，保证开口量满足目标管径，同时在闭合位置形成稳定自锁或增力趋势；钳口接触面应避免尖角直接压伤管壁，V形角度、齿距和夹持高度都要结合常见管材规格确定。
