欧标4040工业铝合金挤压型材结构

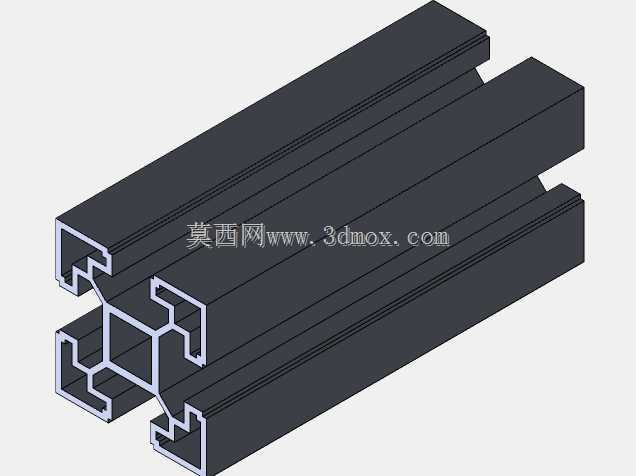

　　在非标自动化设备、生产线防护围栏、小型设备机架、检测工作台架体的搭建场景中，40系列铝型材是应用占比最高的基础构件之一，本次建模的40x40规格铝型材，正是该系列里通用性最强的款型。从截面结构来看，这款型材采用多腔室中空设计，四个方向均预留标准T型槽道，槽口尺寸适配行业通用的T型螺栓、法兰螺母，无需额外在型材本体上打孔攻丝，仅依靠槽内紧固件即可完成各方向的拼接组装，大幅缩短现场架体的装配周期。

　　建模过程中，首先依据挤压型材的成型工艺特性还原截面轮廓，所有槽道的过渡圆角、壁厚均匀性都严格匹配实际挤压生产的公差要求，避免出现直角尖角这类不符合挤压工艺的结构，同时保证型材四个安装面的平面度基准统一，方便后续拼接时的形位公差控制。型材的四个端面均预留标准的端盖安装卡位，可配套塑料端盖完成端面封堵，防止积灰或杂物进入槽道内部，也能避免尖锐端面划伤作业人员。

　　从安装边界来看，这款型材的外轮廓截面尺寸为40mm×40mm，单根型材的长度可根据实际架体需求裁切，槽道的中心距、槽深尺寸完全兼容同系列的角码、连接件、脚轮、脚杯、铰链、门板等配套配件，不管是搭建小型的设备检验台架，还是整条生产线的安全防护围栏，亦或是物料周转的小型推车框架，都可以通过不同长度的型材裁切搭配标准连接件快速组装，不需要做复杂的焊接工序，架体调整改造时也仅需拆装紧固件即可完成结构变更，材料可重复利用率远高于传统方管焊接机架。

　　在实际设备应用中，这款型材的槽道可直接嵌入传感器安装座、线缆槽盖板、亚克力板安装胶条，不需要额外做安装位加工，在3C电子组装线、小型实验台架、工业机器人外围防护栏的搭建中，这种四面带槽的结构可以满足任意方向的附件拓展需求，比如在架体侧面安装气源处理三联件、操作按钮盒、状态指示灯时，仅需通过T型螺母即可快速固定位置，后期调整工位布局时也能随意调整安装点位，不会像焊接架体那样改动就需要切割重新焊接。

　　建模时特意还原了型材截面的加强筋结构，在中空腔室内部设置的十字加强筋，能在同等米重的前提下提升型材的抗弯、抗扭性能，在作为水平横梁使用时，相同跨度下的挠度变形量比无加强筋的同规格型材低30%左右，完全满足常规小型设备架体的负载要求。型材的表面阳极氧化层厚度也按照工业使用标准做了结构示意，氧化层可提升型材的耐腐蚀性能，在车间多油污、多切削液的环境下也不会轻易出现表面锈蚀、氧化起皮的问题，长期使用依旧能保持外观整洁，不需要额外做表面喷漆处理。

　　从选型适配角度来说，这款40x40铝型材属于中等负载规格，单根型材作为立柱使用时，搭配可调脚杯可承载单柱80-120kg的静态负载，足够支撑常规的小型检测设备、输送线体段、工装放置台的重量，当需要搭建更高负载的架体时，也可以通过双型材并排拼接的方式提升整体承载能力，拼接时仅需使用槽内弹性扣件即可完成两根型材的紧密贴合，不需要额外打孔连接。在做三维装配设计时，这款型材的模型可直接调用到装配体中，通过标准配合即可快速完成框架的整体搭建，自带的槽道基准面可直接作为配件安装的配合参考，减少设计过程中的基准绘制工作量，提升整机架体的设计效率。
