T型手柄C型螺旋夹紧工装

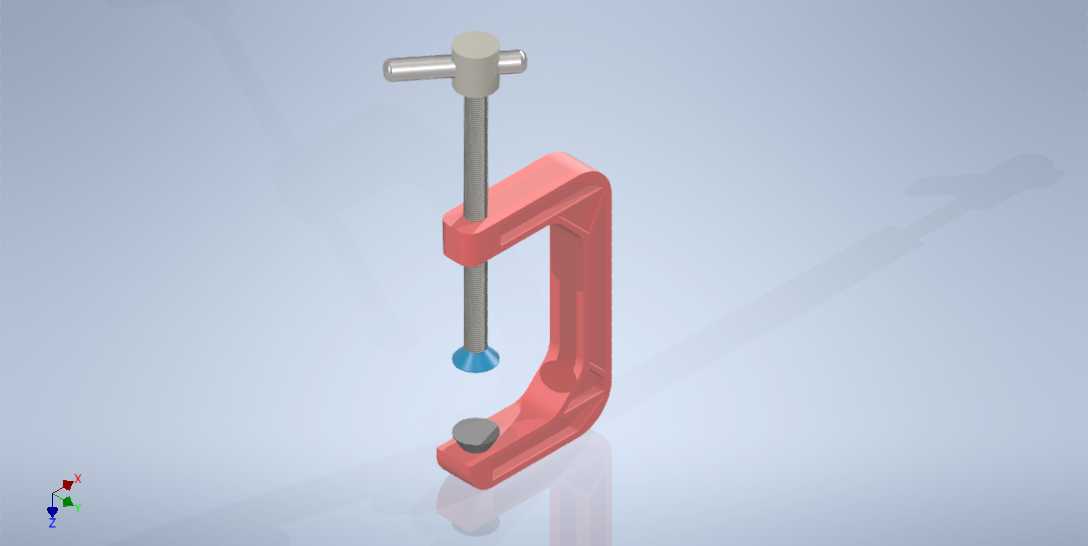

　　这套C型螺旋夹紧工装是车间装配、工件定位、钳工修配场景里使用频率极高的通用夹持器具，整体采用C形开口框架搭配T型旋压螺杆的经典结构，没有复杂的液压或气动驱动部件，完全依靠手动旋拧实现夹紧动作，在小批量工件加工、工装临时固定、零部件粘接压合、焊接对位夹持等工况下都能稳定发挥作用。从结构布局来看，C形架体是整个工装的承载主体，架体采用等截面弯折的刚性轮廓，开口侧留出足够的工件置入空间，架体上下两个夹持端保持同轴对位，下端固定有平面承压垫，上端为螺杆的导向配合段，螺杆从架体上横梁的螺纹孔中垂直穿过，顶端装配T型转动手柄，螺杆底端设置可浮动的压头，压头接触工件的端面做了防滑承压处理，旋动手柄时螺杆沿轴向直线进给，压头逐步靠近下端固定垫，

　　把放置在开口区间内的工件牢牢压紧。实际使用时，操作人员先反向旋转T型手柄，让螺杆带动压头上抬，直到C形开口的净空高度大于待夹持工件的厚度，把工件摆放到下承压垫的支撑面上，调整工件位置让待压紧区域对准压头的施压中心，再正向转动T型手柄，螺杆通过螺纹副把旋转运动转化为轴向进给，压头贴合工件表面后继续施加旋拧力矩，螺纹的自锁特性会让夹紧力持续保持，即便设备运行产生小幅振动，夹紧状态也不会意外松脱。架体的C形轮廓设计充分考虑了操作可达性，开口深度可以容纳宽度在架体喉深范围内的各类异形工件，不需要像平口钳那样依赖基准导轨安装，直接放置在工作台面、工件边缘或者工装支架上就能完成夹持，针对钣金件折弯后临时定型、木质构件胶合施压、小型管路法兰对位、

　　3D打印件粘接保压这类没有专用工装的零散作业，这套夹具可以快速适配，不需要额外定制专属夹持模块。螺杆部分采用长行程设计，进给行程覆盖C形开口的大部分净空，可兼容不同厚度的工件，不需要频繁更换垫块调整夹持范围；T型手柄的横杆长度经过力矩优化，操作人员单手握住横杆端部转动时，就能借助力臂放大作用在螺杆上的扭矩，不需要额外加套管增力，就能输出足够的夹紧力，同时手柄和螺杆顶端采用转动配合，手柄可以绕螺杆顶端径向灵活转动，在狭小操作空间里也能找到施力角度，不会被周边设备干涉。底端的固定承压垫和活动压头都采用可拆卸结构，长期使用后压合端面出现磨损、压痕或者防滑纹路失效时，可以单独拆换垫块，不需要整体更换架体和螺杆，维护成本极低；

　　压头和螺杆末端采用活动铰接结构，夹紧过程中压头可以小幅自适应偏转，即便工件的被压表面和螺杆轴线存在微小垂直度误差，压头也能完全贴合工件表面，避免局部点接触造成工件压伤或者夹紧力偏载。从安装边界来看，整套夹具的外接轮廓完全由C形架的外轮廓尺寸决定，架体背部为平直的刚性立面，既可以直接平放在工作台上依靠自重稳定放置，也可以通过压板穿过架体的预留空位把整个夹具锁固在钻床、钳工台、焊接变位机的台面上，作为固定工位的夹持单元使用；C形开口的喉深尺寸决定了可夹持工件的最大伸入宽度，作业时只要工件的被夹持边缘可以伸入开口区间、工件厚度处于螺杆行程的覆盖范围内，都可以完成固定，不受工件整体外形的限制，这也是C型夹具相比封闭式虎钳适配性更强的核心特点。在金属切削的小型钻孔、攻丝工序中，这类夹具可以把小型异形工件牢牢压在钻床工作台上，避免手持工件进给时发生工件甩出的安全隐患；在部件装配场景里，它可以用来压合紧配的轴套、定位销，给密封胶固化过程提供持续的压紧力，也能在焊接薄钢板时把对接缝隙压紧对齐，减少焊接变形；甚至在设备维修现场，需要临时固定移位的零部件、拉拔轻度卡滞的配合件时，这套C形螺旋夹具都能作为通用施压工具完成作业，结构简单可靠，对操作环境没有任何动力源要求，手动即可完成全部夹紧与松开动作。
