哈斯VF-2立式数控加工中心结构设计

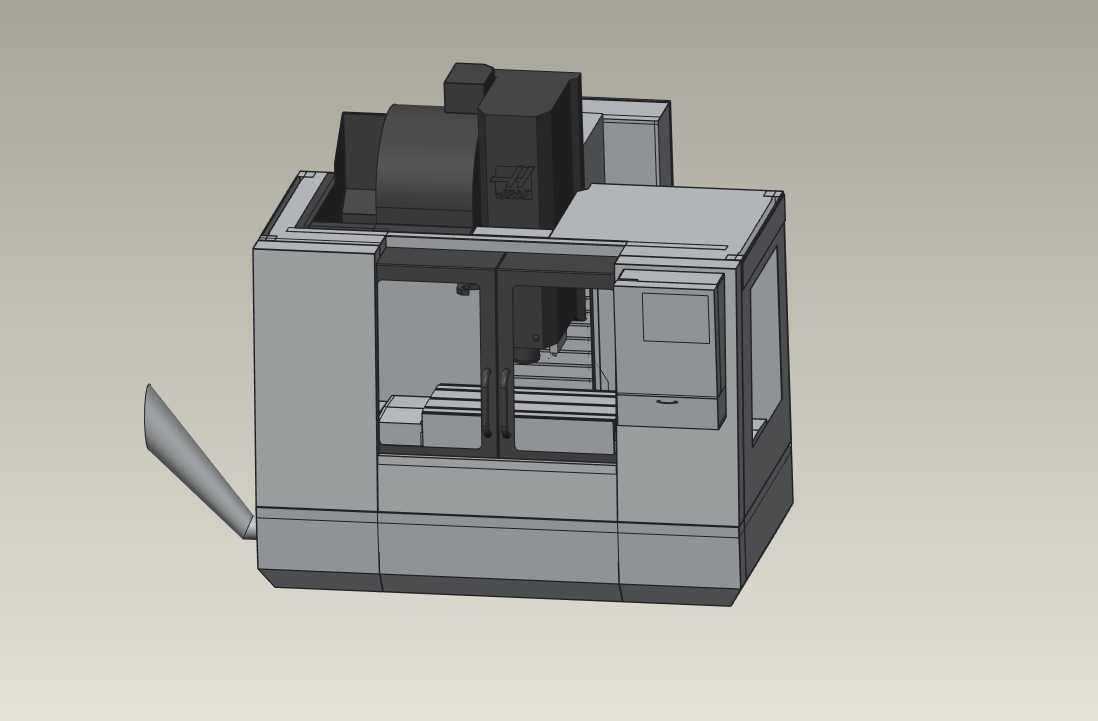

　　这款立式数控加工中心的三维结构设计，完全围绕中小尺寸金属零件的精密加工需求展开，在通用机加工车间、模具制造工段、精密零部件加工厂都有极高的适配性，日常可承接平面铣削、轮廓铣削、钻孔、镗孔、攻丝、铰孔等多工序加工任务，一次装夹即可完成零件80%以上的机加工序，能大幅减少工件周转装夹带来的精度误差，适配碳钢、铝合金、不锈钢、工程塑料等多种常见加工材质。从整体布局来看，模型采用经典的C型立式床身结构，床身作为整台设备的承载基础，采用大截面筋格设计，建模时特意还原了内部的米字型筋板布局，这种结构能有效抵消主轴高速切削时产生的振动，保证重切削工况下的整机刚性，床身底部预留的调平螺栓安装位、地脚螺栓固定孔都按照实际安装尺寸还原，车间部署时可直接根据模型标注的安装边界做地基规划，不需要额外核对设备安装尺寸。主轴单元采用皮带传动式主轴设计，主轴箱沿立柱导轨做Z向垂直进给，建模时还原了主轴端面的刀柄安装锥孔、打刀缸安装位、主轴冷却管路的走线路径，日常加工时可根据工艺需求更换不同规格的刀柄，适配不同直径的铣刀、钻头等切削刀具，主轴转速覆盖常规机加工的常用区间，既能满足铝合金件的高速轻切削需求，也能承接钢件的低速重切削任务。X/Y/Z三轴的进给结构都做了完整还原，Y轴进给驱动工作台做前后移动，X轴进给驱动滑座做左右移动，Z轴进给驱动主轴箱做上下移动，三轴导轨都采用线性导轨与硬轨结合的适配设计，导轨安装面的刮研工艺预留位、丝杠螺母座的安装基准、

　　行程限位开关的安装位置都在模型中有明确体现，三轴的行程参数完全匹配实际设备的加工范围，可覆盖绝大多数中小型精密零件的加工尺寸需求，工作台面的T型槽结构也按照标准尺寸还原，装夹工件时可直接根据T型槽位置设计夹具的安装点位，不需要额外测量工作台的装夹尺寸。设备的防护结构设计也完全贴合实际生产场景，正面采用双开式防护门，观察窗采用透明耐冲击的聚碳酸酯材质，加工时关闭防护门可有效阻挡切削液飞溅、切屑崩出，防护门的滑动导轨、拉手安装位、安全联锁开关的安装位置都做了建模还原，设备侧面预留的切削液水箱安装位、排屑机安装接口也完全符合实际设备的配置，车间部署时可根据产线需求选配链板式排屑机或者磁性排屑机，直接对接设备预留的安装接口即可。

　　操作面板布置在设备右侧的悬臂支架上，悬臂可根据操作人员的身高、站位调整角度和高度，面板上的按钮安装位、显示屏安装槽、手轮接口都有明确的结构体现，操作人员站在设备正面右侧即可完成程序输入、对刀操作、加工参数调整等所有操作，不需要频繁移动位置。设备顶部预留的刀库安装位可适配斗笠式刀库或者伞形刀库，建模时还原了刀库与主轴的换刀位置基准，安装刀库后可实现自动换刀，换刀过程中主轴与刀库的运动路径不会产生干涉，能有效缩短零件加工的辅助时间。电气柜布置在设备后侧，模型还原了电气柜的安装空间、走线槽位置、散热风扇安装位，车间布线时可直接根据模型预留的走线孔规划强电、弱电的走线路径，避免后续布线时与机械结构产生干涉。从安装边界来看，

　　整台设备的占地面积、操作空间预留尺寸都在模型中有明确的尺寸参考，设备后侧需要预留至少600mm的维护空间，用于电气柜检修、散热通风，正面操作区需要预留至少1米的操作空间，方便操作人员上下工件、调整夹具，设备左侧可预留切削液补给、切屑清理的操作空间，右侧可对接成品工件的周转区域，完全适配离散型制造车间的设备布局规划需求。在做产线规划时，可直接将该模型导入车间布局仿真软件中，模拟设备的安装位置、工件周转路径、操作人员的作业动线，提前规避设备间距不足、操作空间受限等布局问题。对于结构设计从业者来说，这款模型完整还原了立式加工中心的结构逻辑，从床身的筋板布局到三轴的进给传动结构，再到防护、操作单元的细节设计，都可以作为通用立式数控机床设计的参考样本，建模时的装配基准、干涉检查逻辑也完全符合实际机械设计的流程，能帮助设计人员快速理解立式加工中心的结构组成与设计要点。
