哈斯HRT210数控回转工作台第四轴结构

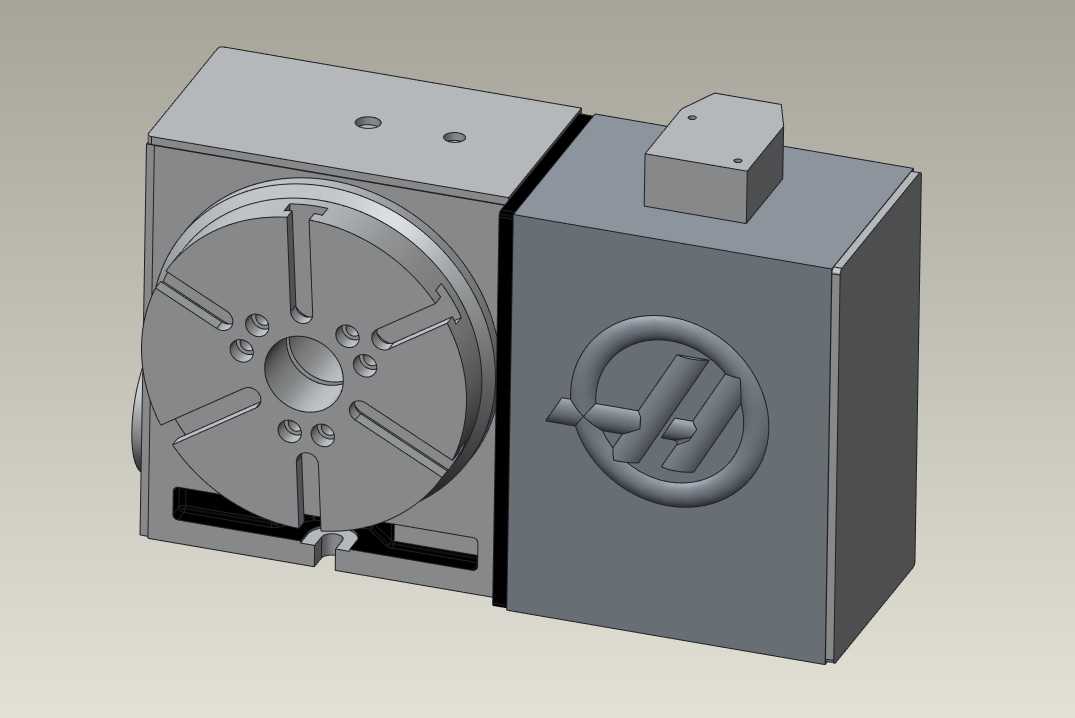

　　该三维结构呈现的是一套用于立式加工中心扩展加工维度的数控回转工作台，整体由左侧回转主轴单元与右侧驱动控制箱体两大部分组成，是中小型铣削设备实现四轴联动加工的核心附件。在实际产线布局中，这类转台常直接安装在加工中心工作台面上，通过T型槽螺栓完成锁紧固定，不需要对主机床身进行额外改造，适配绝大多数行程在600至1000毫米区间的立式铣床，在小批量多面体零件加工、复杂曲面铣削场景中应用十分广泛。从功能逻辑来看，左侧盘面为工件装夹基准面，盘面均布多组径向T型槽与中心定位孔，既可以通过三爪卡盘夹持轴类、盘类零件，也能够直接利用压板固定异形工装与箱体工件；盘面中心的大通孔设计允许长棒料贯穿装夹，在加工管件、长轴类零件的径向孔系与周向特征时，

　　可以大幅减少工件二次装夹的找正时间，避免多次装夹带来的形位公差累积。右侧箱体内部集成了伺服驱动机构与蜗轮蜗杆减速组件，箱体顶部凸起的小型接线盒用于布置动力线缆与编码器反馈线路，箱体正面预留的品牌标识安装位也在模型中做了还原，箱体与左侧主轴单元通过止口配合定位，连接面经过精加工处理，保证驱动输出轴与回转主轴的同轴度要求。设计思路上，整套转台采用分体式模块化布局，主轴头部与驱动箱体各自形成独立的封闭腔体，主轴腔体内布置有高精度交叉滚子轴承，能够同时承受径向切削力、轴向铣削反力以及倾覆力矩，在进行端铣、钻削加工时盘面不会出现明显翘曲；驱动端采用大减速比蜗轮蜗杆传动，具备反向自锁特性，当伺服电机处于抱闸状态时，

　　盘面可以承受较大的切削扭矩而不会发生偏转，部分同规格产品还会配置气压刹车机构，在分度到位后通过端面锁紧盘进一步提升刚性。安装边界方面，转台底部为整体式平直安装基面，基面两端开设锁紧槽，整体高度控制在机床Z轴安全行程以内，盘面回转直径210毫米，配套卡盘后最大回转轮廓需要在机床防护门内部预留足够避让空间，避免工件旋转时与主轴刀柄、机床护板发生干涉；箱体后侧预留有气动、电气接口的安装位置，现场布线时可以沿机床工作台侧边走线，搭配拖链完成随动走线布置。在加工工艺适配层面，这类回转台既可以完成等分分度，实现零件四个面、六个面的孔系与平面加工，也可以配合机床系统做连续联动插补，加工凸轮槽、螺旋油槽、叶片型面等复杂特征，

　　对于需要周向均布特征的法兰、阀体、轮毂类零件，一次装夹即可完成全部工序，相比传统多次平口钳装夹的方案，位置精度一致性提升明显。模型对外部装配特征做了完整还原：盘面的槽口轮廓、紧固螺钉孔位、箱体顶部的吊装与安装孔、侧边的检修盖板轮廓都有体现，结构工程师在做产线布局仿真时，可以直接调用该模型校核机床行程空间、刀具与转台本体的干涉情况，工装设计人员也能够依据盘面孔位尺寸反向设计配套夹具底板，不需要现场实测转台安装尺寸。在维护结构上，箱体侧面预留有油位观察与加注位置，蜗轮蜗杆副采用浸油润滑，长期运行时可以通过定期更换润滑油控制传动磨损，主轴端部的密封结构能够阻挡切削液与铝屑进入轴承腔，适配湿式加工的车间环境。
