可调角度车床刀架夹持工装结构

　　这套可调角度车床夹持工装主要面向小型车床、台式仪表车床及教学维修类加工场景，用于在车削、倒角、修边、短轴类零件二次装夹时提供可偏转的刀具或工件支撑位。现场加工中，很多小型零件并不适合反复拆装四方刀架，尤其在需要完成斜向进刀、小锥面修整、刀具角度试切或异形件辅助定位时，固定刀位的调整效率较低。该结构通过下部回转刻度盘与上部夹具体的组合，使夹持主体能够绕水平轴线偏转，并借助侧面锁紧手柄快速固定角度，减少反复垫垫片、找正和试切的工作量。

　　从实际用途看，它既可以作为车床刀架附近的角度调节附件，也可在台式设备、检测工位或手工修配工位中承担小型工件夹持任务。上部钳口区域保留了较宽的贴合面，能够适应矩形坯料、条状刀具、小型夹具块以及规则轴类零件的装夹。钳口开口方向与回转轴线的关系经过布置，调节角度时工件夹持中心不会产生过大的偏移，便于操作者在机床有限空间内判断进刀轨迹。对于常做单件小批量加工的车间，这类结构的价值不在于替代完整车床功能，而在于补充标准刀架难以快速实现的斜向装夹能力。

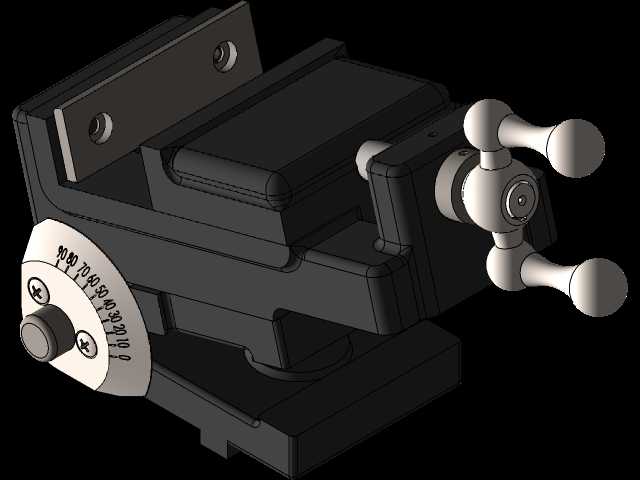

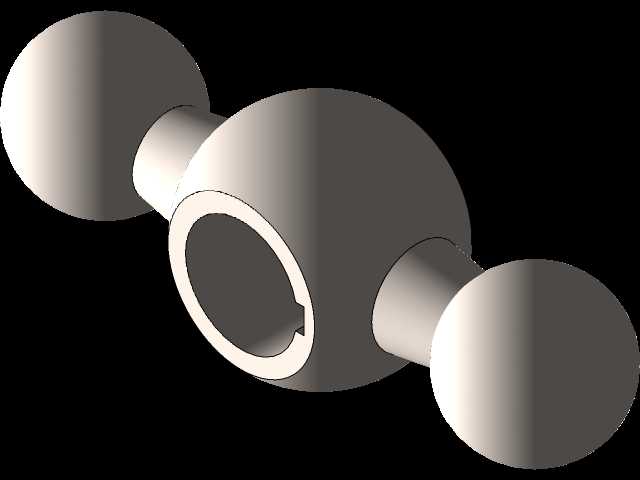

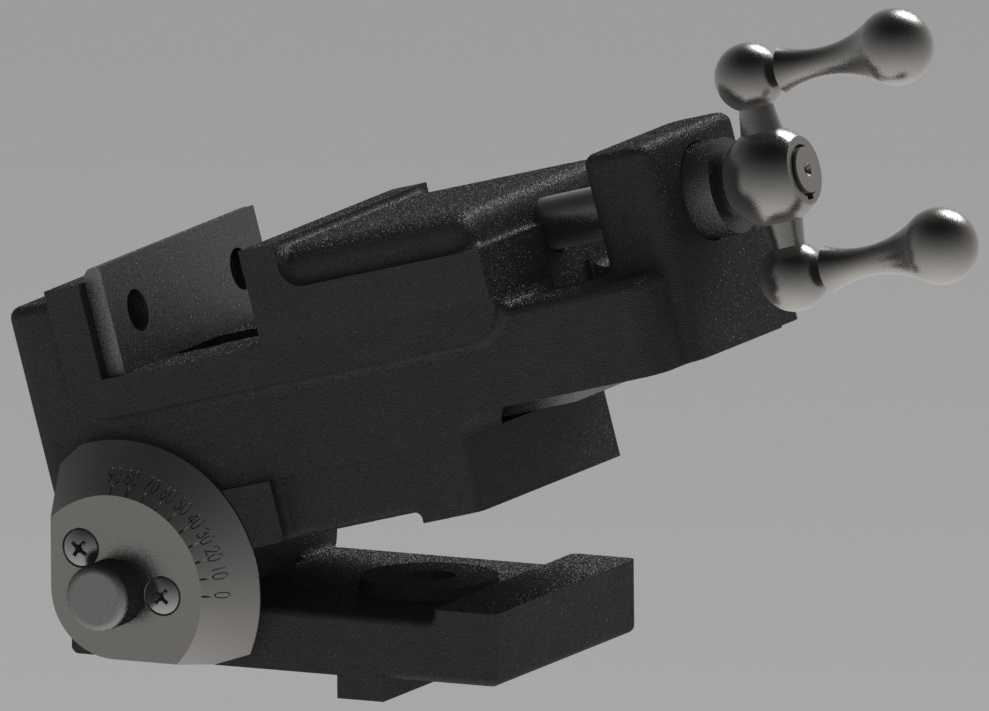

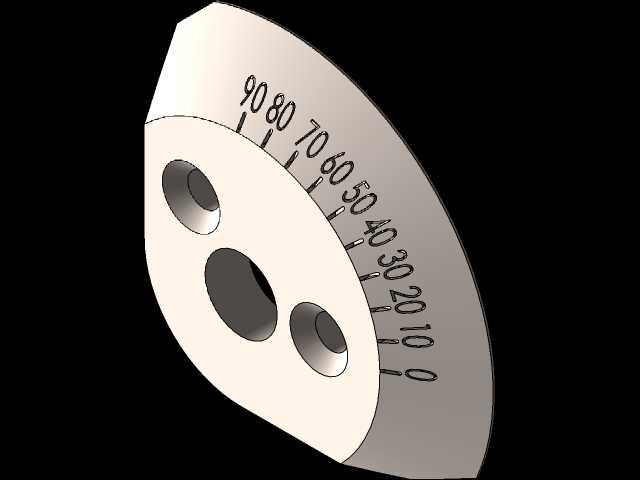

　　功能特性上，机构重点集中在角度回转、夹紧和锁紧三个环节。底部圆盘带有角度刻度，刻度围绕回转轴心分布，配合基准标记可读取偏转角度；圆盘端面上设置紧固螺钉，用于在角度设定后限制回转副松动。上部夹具体采用厚重的块状造型，侧壁和加强区域形成较高刚性，可承受车削过程中产生的侧向力。两组球头手柄分别服务于夹紧与角度锁定，手柄端部采用球形握持结构，操作者戴手套也能施加扭矩；手柄杆部留出足够摆动空间，避免与床身、刀架或工件发生干涉。

　　设计思路上，模型没有追求复杂自动化，而是强调手动调整场景下的直观性和可靠性。回转支承面采用大直径圆盘，能够在相同锁紧力下获得更稳定的摩擦阻力矩，这对抵抗切削振动很关键。夹具体与底座之间通过转轴和定位面配合，轴向压紧后形成类似摩擦盘的锁紧效果；当手柄带动锁紧件加压时，上下结合面产生足够摩擦力，使角度位置保持稳定。上部钳体的加强筋和厚实侧壁并非单纯造型，而是为了降低夹紧力作用下的开口变形，保证被夹持件在受力时不发生滑移。

　　外形尺寸与安装边界需要结合小型车床工作台面评估。底座下方带有平直安装边，可通过压板、T型螺栓或直接螺钉固定在机床小拖板、工作台面或辅助底板上。安装时应保证回转刻度盘基准面与机床进给方向具有明确对应关系，否则刻度读数只能反映相对转角，不能直接对应加工锥度。夹具体上方手柄在完全松开和拧紧状态下都会占据一定空间，布局时要预留手柄旋转半径，尤其在刀塔、尾座或卡盘靠近时，应检查手柄极限位置是否碰撞。工件夹持区域不宜超出钳口过长，若加工悬伸较大的零件，应增加尾顶或辅助支撑，避免角度调节机构承受不必要的弯矩。

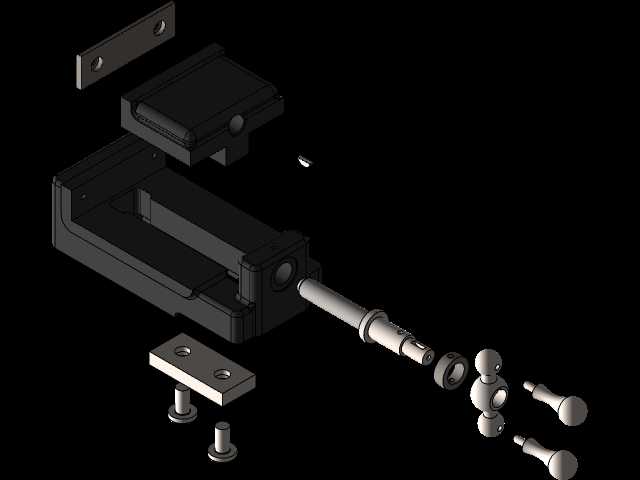

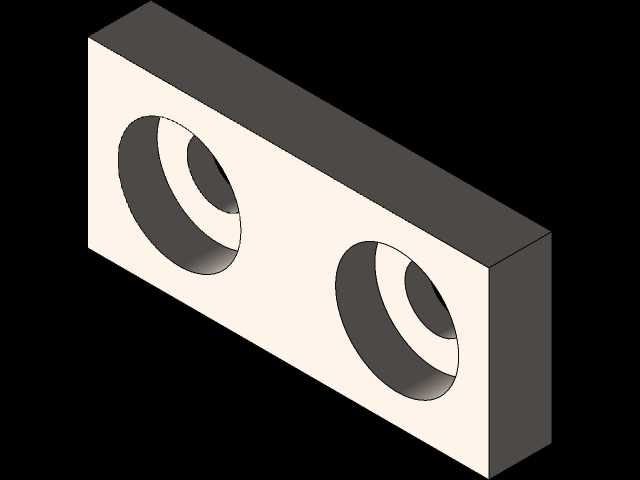

　　从结构建模角度看，该类装置需要重点表达回转副、锁紧件、钳口配合面和安装基准。圆盘刻度、紧固螺钉、球头手柄以及夹具体上的减重孔都是功能相关特征：减重孔可降低上部移动件质量，也便于清理切屑；外露螺钉用于固定刻度盘或侧盖；球头手柄通过螺纹副传递夹紧力。三维装配时应确认手柄在不同角度下的运动包络，保证机构在最小和最大转角位置均不与底座干涉。若用于工程出图，还需补充回转轴配合公差、钳口淬火硬度、刻度盘读数精度以及底座安装孔位等制造信息，以便从概念模型转化为可加工的工装图纸。
