液压驱动板材定长剪切断头台结构

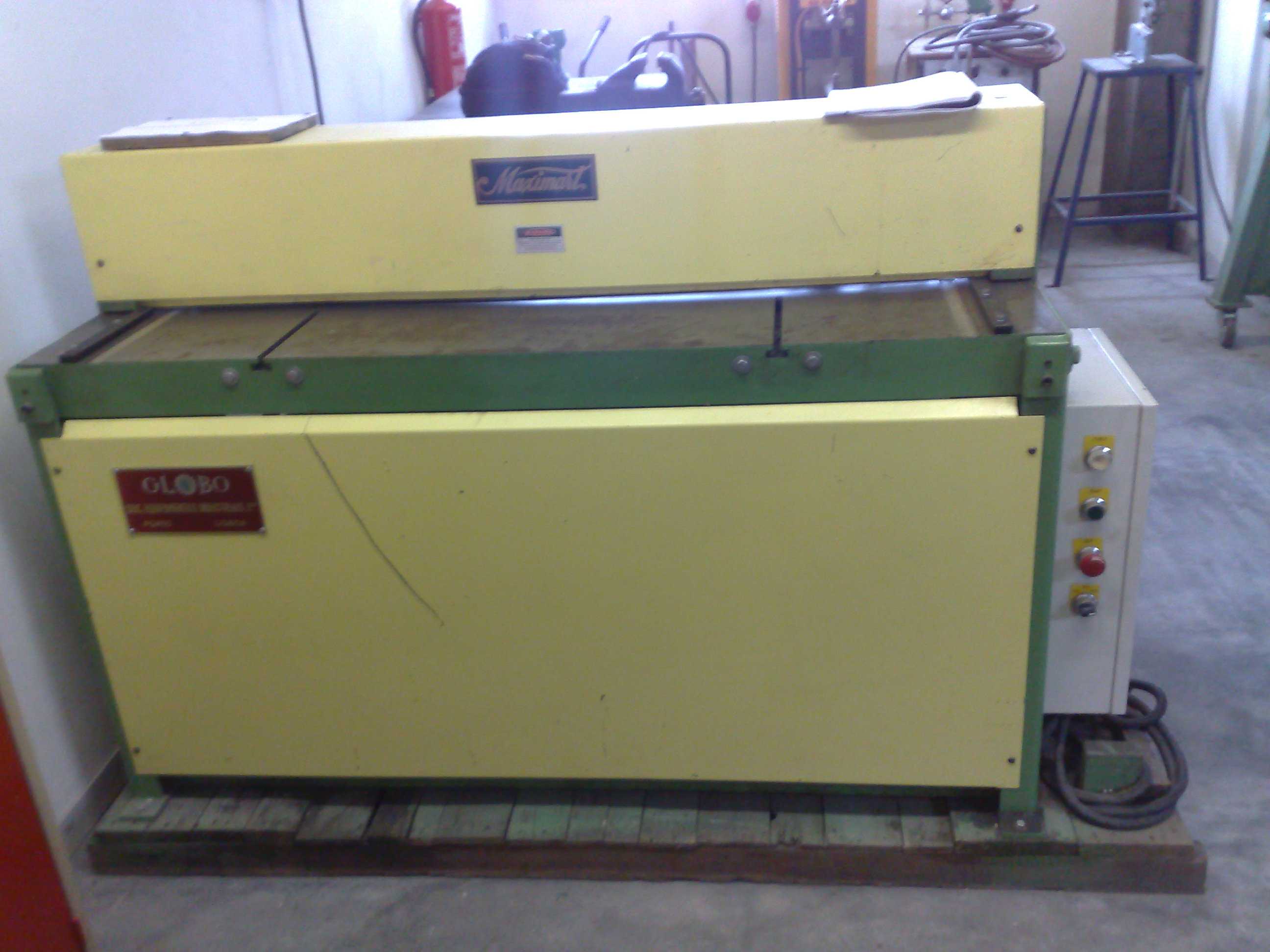

　　该设备面向钣金加工车间、金属板材开卷落料线以及中小型五金件批量下料场景，主要完成薄钢板、镀锌板、铝板等平面卷材或定长板材的横向剪断作业。在实际产线布局中，它常布置在开卷机、校平机之后，承接连续输送过来的带状板材，按工艺设定长度完成齐头、分段切断，也可独立作为单机设备，对人工推送的整张板材进行直边剪切。

　　从执行逻辑看，设备核心动作集中在上刀架的竖直下压与回程。液压油缸通过两侧同步传动构件带动上刀梁沿导向立柱下行，上刀片与固定在下台面上的下刀片形成斜刃剪切关系，板材在进入刀口前由前端压料结构先行压紧，避免剪切瞬间板料翘曲、移位。斜刃布置能够显著降低瞬时剪切力，相比平刃切断更适合宽幅薄板，油缸不需要按最大理论冲裁力选型，整机功耗与机架受力都更可控。

　　机架部分采用焊接箱式承力结构，左右立板与底部横梁构成封闭受力框架，承受剪切过程中的垂直反力与侧向倾覆力矩。建模时需要重点关注刀梁安装面、油缸支座以及下刀座焊接区域的刚度，这些位置在满幅剪切时会出现明显交变载荷，若板厚加强不足，长期使用后容易导致刀口间隙变化，表现为切口毛刺增大、断面带斜纹。台面后侧设置长条承料平面，用于托住送入的板材，前端延伸出料轨道可让剪断后的板件顺势滑出，减少人工托料负担。

　　导向部分由竖直导柱、滑块和可调挡块组成，负责约束上刀梁的运动轨迹。刀口侧隙需要根据板厚调整，薄板时间隙通常取板厚的较小比例，铝板与钢板的调整量也存在差异；结构设计中应保留垫片或调节螺钉位置，便于装配和后期修磨刀片后重新恢复间隙。压料机构分布在刀口前方，随刀梁下行先接触板料，其压紧力不宜过大，以免在软质铝板表面留下压痕，但也必须保证剪切区不发生窜动。

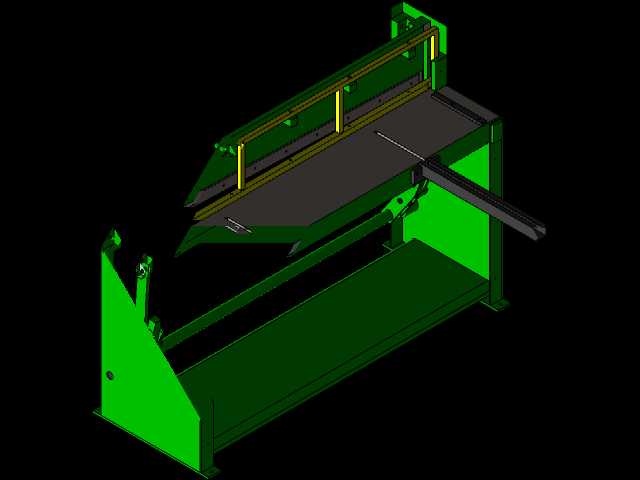

　　安装边界方面，这类断头台需要在地面预留与整机长宽相适应的操作区，后侧保留送料或上料空间，前侧留出成品板取出和人员检修位置。设备底部框架应落在平整混凝土地基上，并按载荷分布布置地脚固定点，防止高速剪切时整机晃动。液压站可根据车间管线布置集成在机架内部或就近放置，建模时需留出油缸油管、控制阀组和维护手的操作空间。三维结构拆解中，刀梁、刀片、压料脚、导向柱、油缸铰座、送料台面和侧防护都是干涉检查重点，尤其要验证刀梁下行至最低点时，压料件、刀片与输送带之间不能发生硬接触。

　　从工艺适配角度看，该结构适合多品种、中小批量板材下料，更换刀片和调整挡尺后即可适应不同材料与厚度。设计时不应只追求剪切能力，还需兼顾送料高度与前后设备的对接关系：台面过高会增加人工上料强度，过低则可能与校平线输出高度不匹配。整体模型将受力机架、液压执行、剪切刀具、压料和出料支撑整合在同一平台上，能够为钣金下料设备的结构校核、布局设计和二次改进提供完整参考。
