牙科口扫植入定位模拟工装结构

　　这套结构件主要服务于口腔数字化扫描环节，在椅旁口内扫描、石膏模型仓扫以及种植方案术前预演流程中承担基准参照作用。临床实际使用时，患者缺牙位点的软组织形态、邻牙倒凹、对颌咬合间隙都存在个体差异，直接在扫描画面里判断植入轴向很容易受反光唾液、邻牙遮挡影响，这类模拟件可以先固定在替代石膏模型或者3D打印牙颌模的对应位点，扫描设备采集到它的外形轮廓后，软件就能自动识别柱段轴心，把后续植入路径、基台接入方向、修复冠咬合面高度统一到同一坐标系里，避免后期设计阶段反复调改轴向。

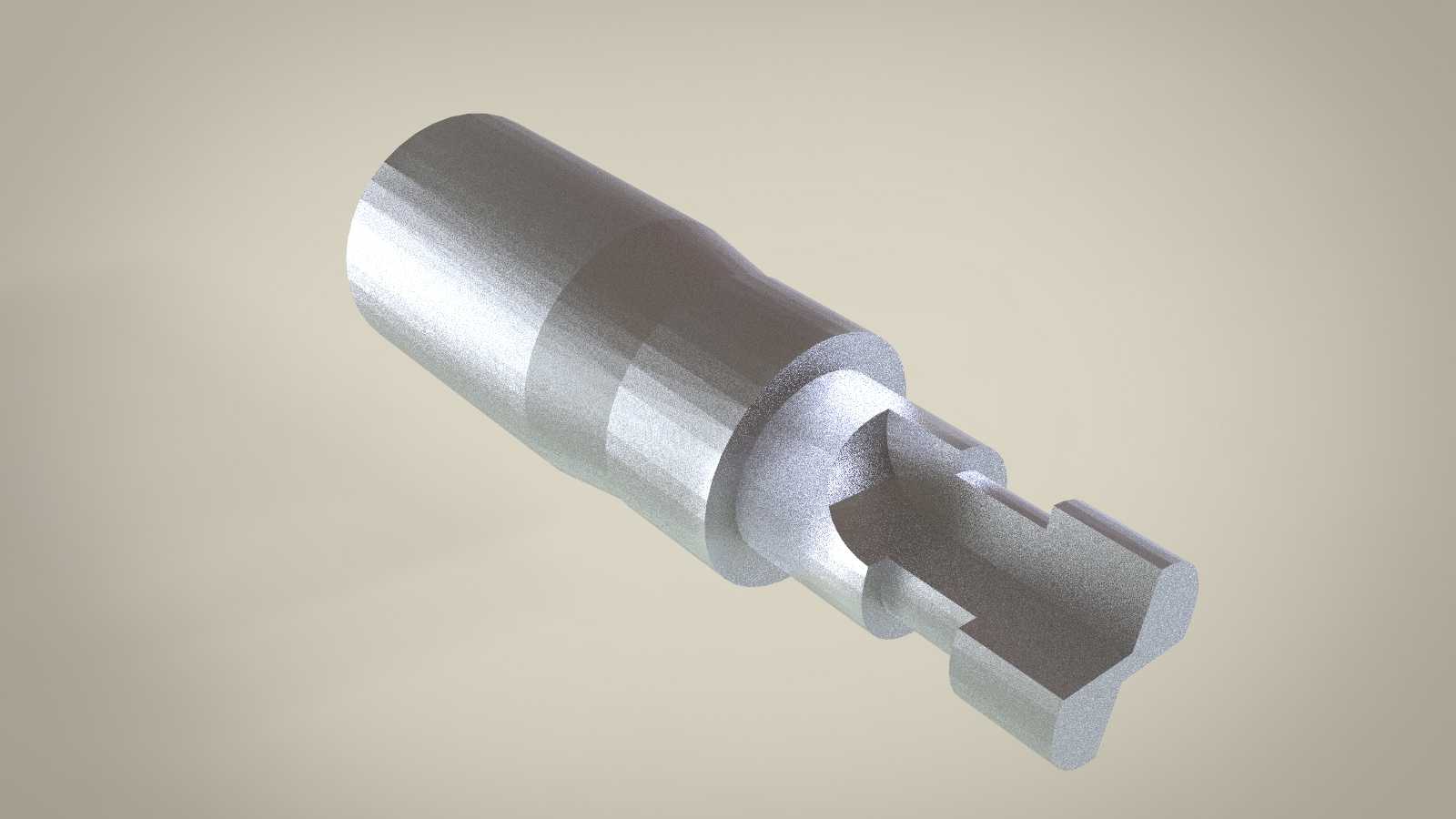

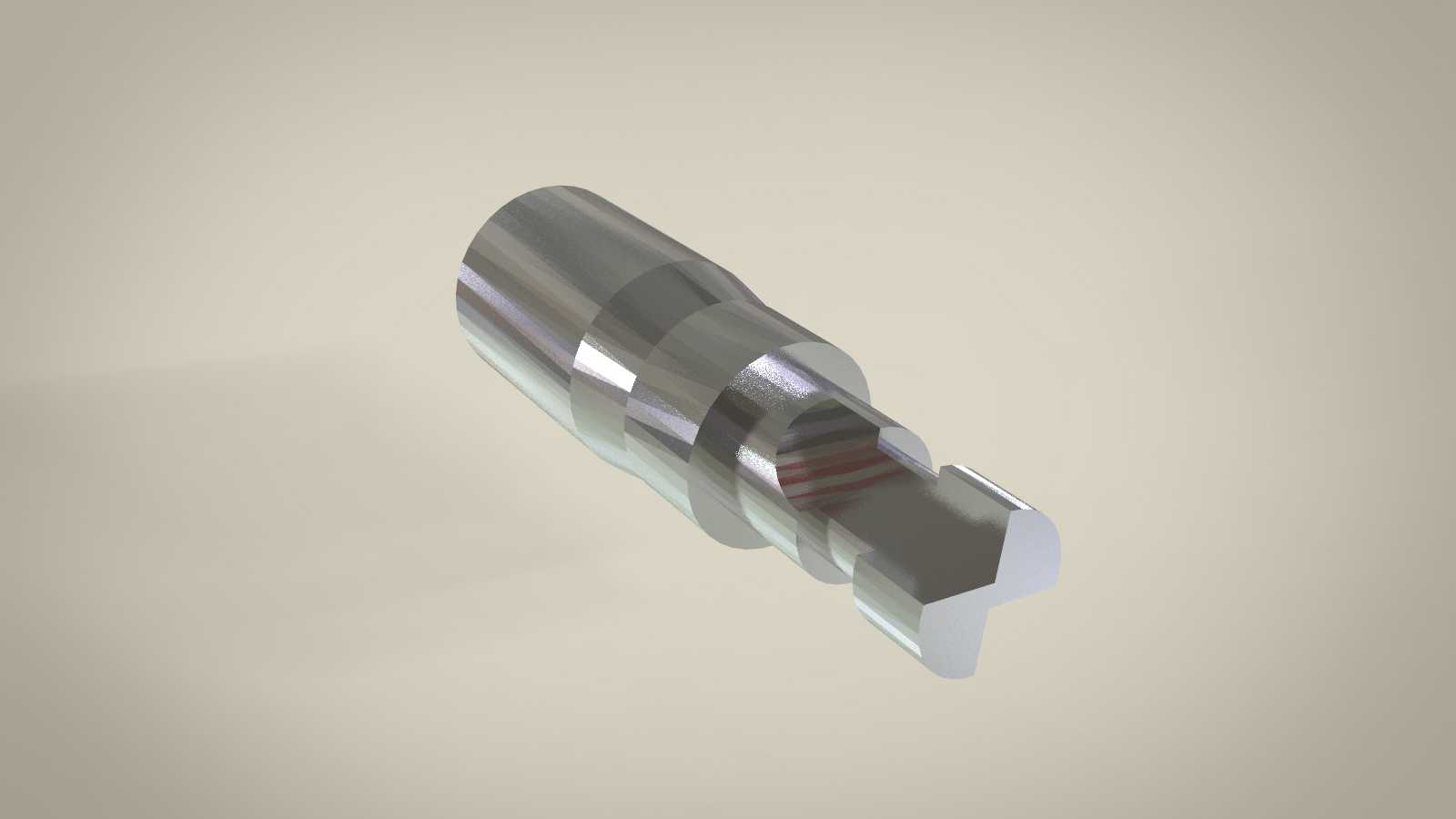

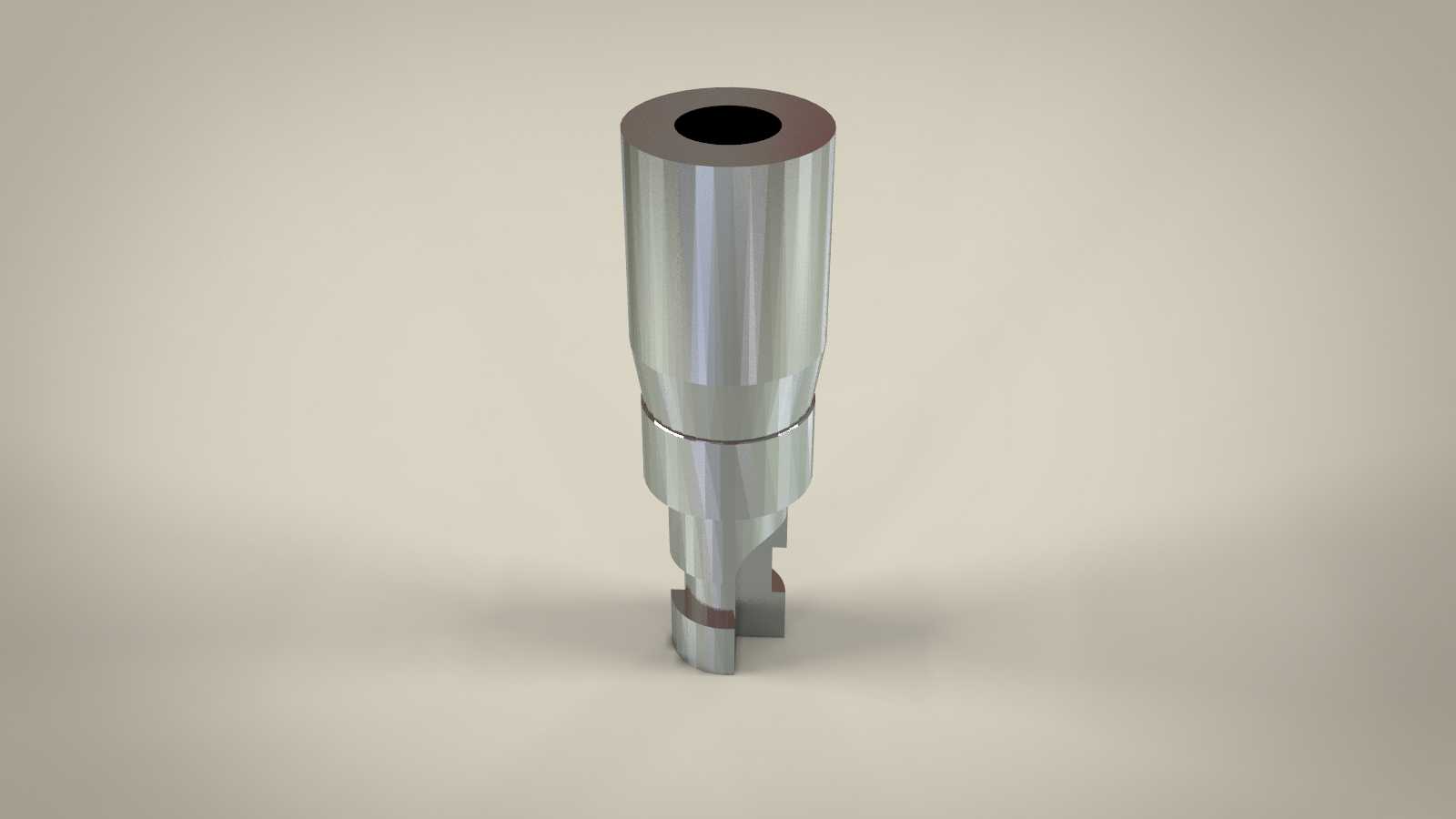

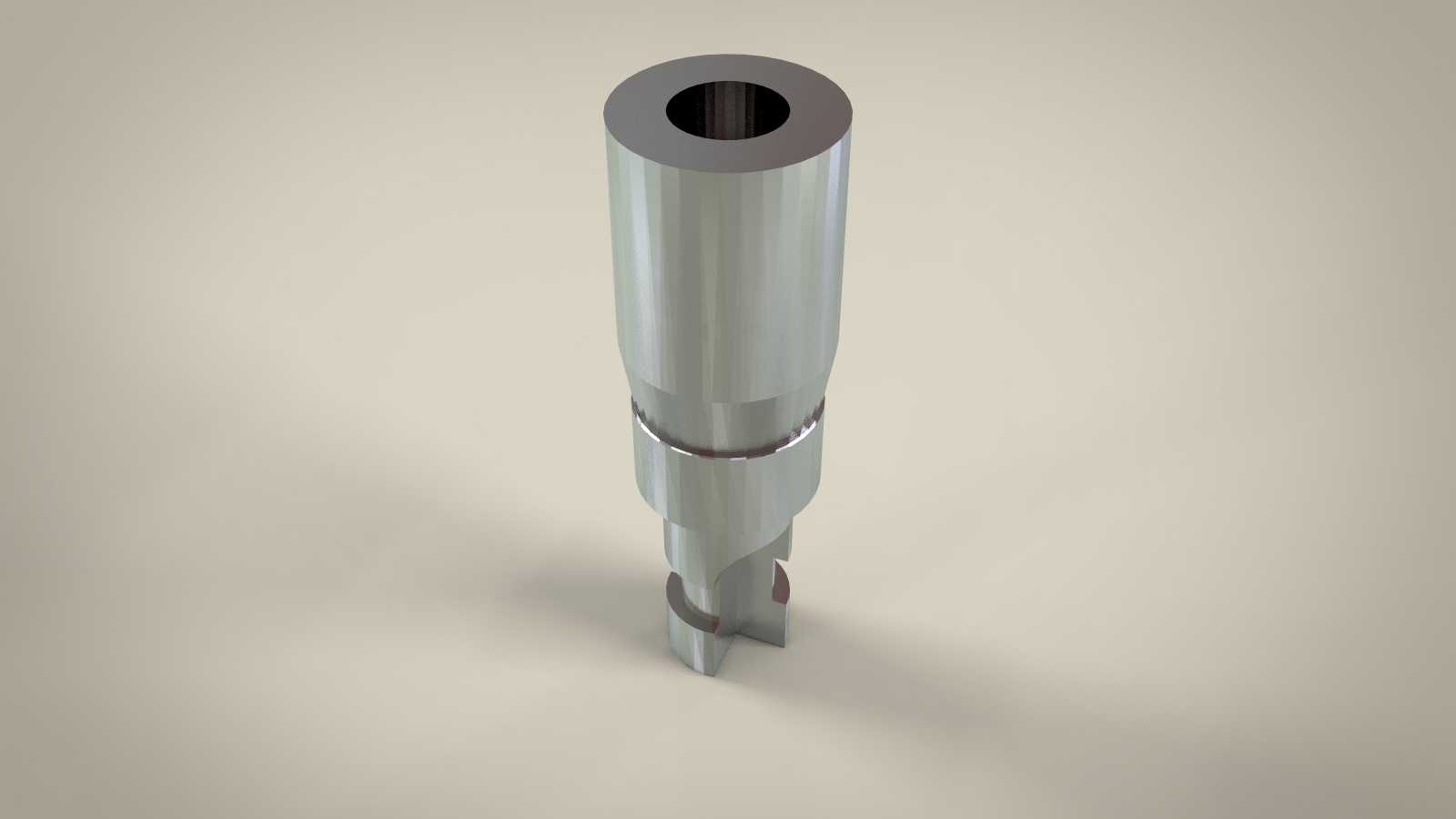

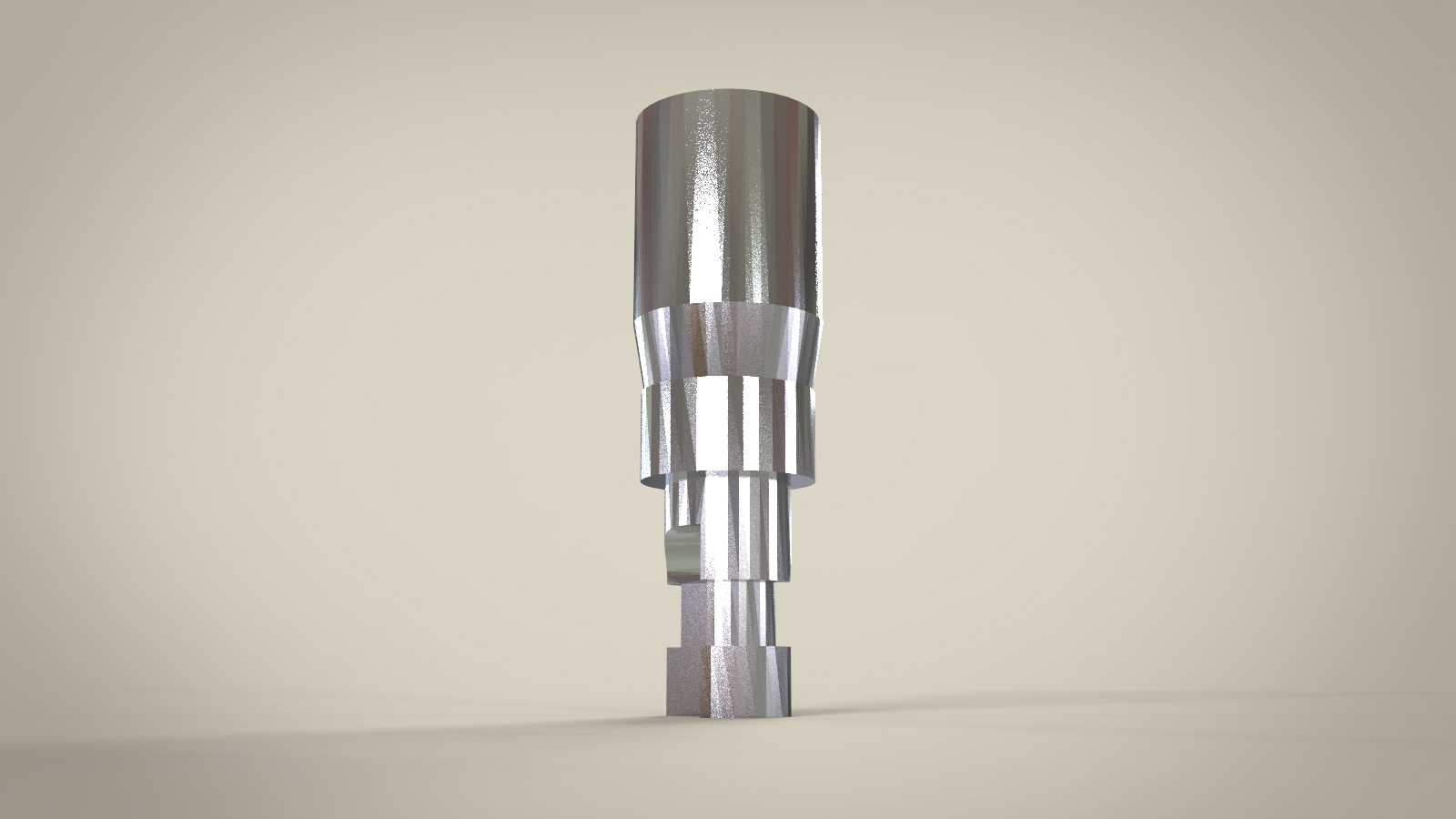

　　从结构设计逻辑来看，整体采用分段同轴布局：末端是大直径光滑圆柱段，这部分是扫描识别的核心基准，外圆做连续高光整面，没有开槽、滚花或者凸台，扫描光束扫过柱面时能生成连续均匀的点云面片，软件拟合圆柱轴心的误差可以控制在很小范围内；柱段向前延伸出两级缩径轴肩，轴肩端面垂直于主轴线，既作为轴向定位的贴合面，也能在模拟植入到位后给操作者明确的到位触感，不会出现插入过深顶穿模型牙槽窝的问题；最前端是异形卡位头，头部做了不对称的扁位加凸榫结构，这个结构不是随意造型：一方面它和配套扫描底座的卡口对应，插入后旋转一定角度就会卡紧锁止，模拟件不会在扫描过程中被扫描头碰动偏移；另一方面异形轮廓自带周向防错特征，操作者反向装配时根本无法卡入底座，从结构上杜绝反装导致的轴向基准颠倒。

　　尺寸边界方面，主体圆柱段的外径适配主流口内扫描设备的最小识别面宽要求，柱段长度覆盖扫描时单帧视野的纵深范围，即使扫描头从颊侧、舌侧两个角度斜向采集，也能拍到足够长度的柱面来拟合轴心；前端卡位头的最大外廓尺寸小于圆柱段外径，整体插入牙槽窝模拟孔的时候，卡位头完全沉入孔内，只有后端圆柱段露出牙颌表面，不会和邻牙扫描轮廓发生干涉；总长度控制在口腔前庭的安全操作距离内，模拟扫描时即使模拟件随牙颌模移动，也不会触碰对颌牙列或者口内撑开器。

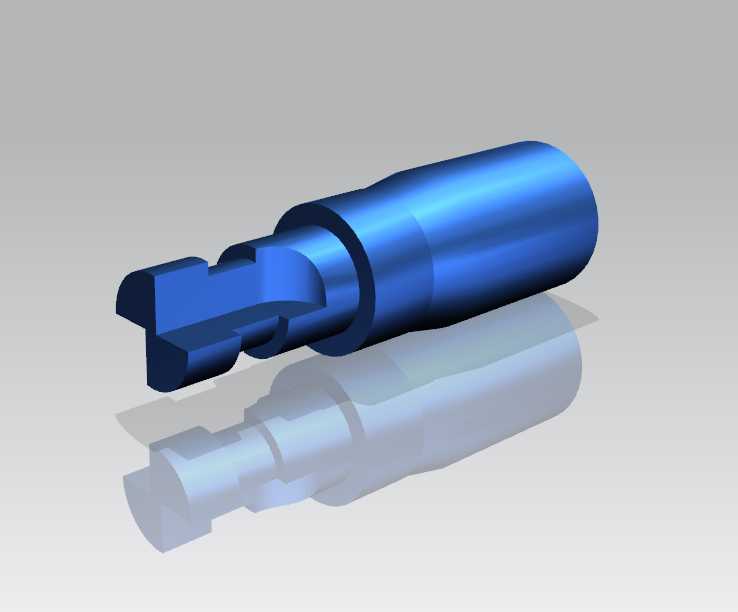

　　实际建模过程中，所有回转面优先采用旋转特征生成，保证同轴度的设计基准统一，前端异形卡位头先在草图里绘制对称扁位轮廓，再通过拉伸加切除做出凸榫锁止结构，轴肩过渡位置保留小半径圆角，既避免应力集中在长期插拔使用中出现断裂，也不会因为圆角过大导致轴肩定位面有效接触宽度不足。和真实种植体不同，这个模拟件不需要设计外螺纹，它的作用是提供扫描基准而非植入人体，因此外圆全部做光滑处理，既降低了加工难度，也让扫描点云不会被螺纹牙型的细碎轮廓干扰，软件拟合基准的稳定性反而更高。在配套工装设计时，模拟件的圆柱段外圆和扫描底座的导向孔采用小间隙配合，插拔顺滑同时径向晃动量极小，卡位头的锁止凸榫和底座卡槽的配合面预留微量间隙，方便消毒后反复拆装使用，整套结构可以适配单颗缺失、多颗连续缺失的不同扫描场景，多件同时使用时各自的基准柱互不遮挡，能够一次性完成全牙弓多植入位点的扫描定位。
