斯特林热机曲柄连杆传动演示装置

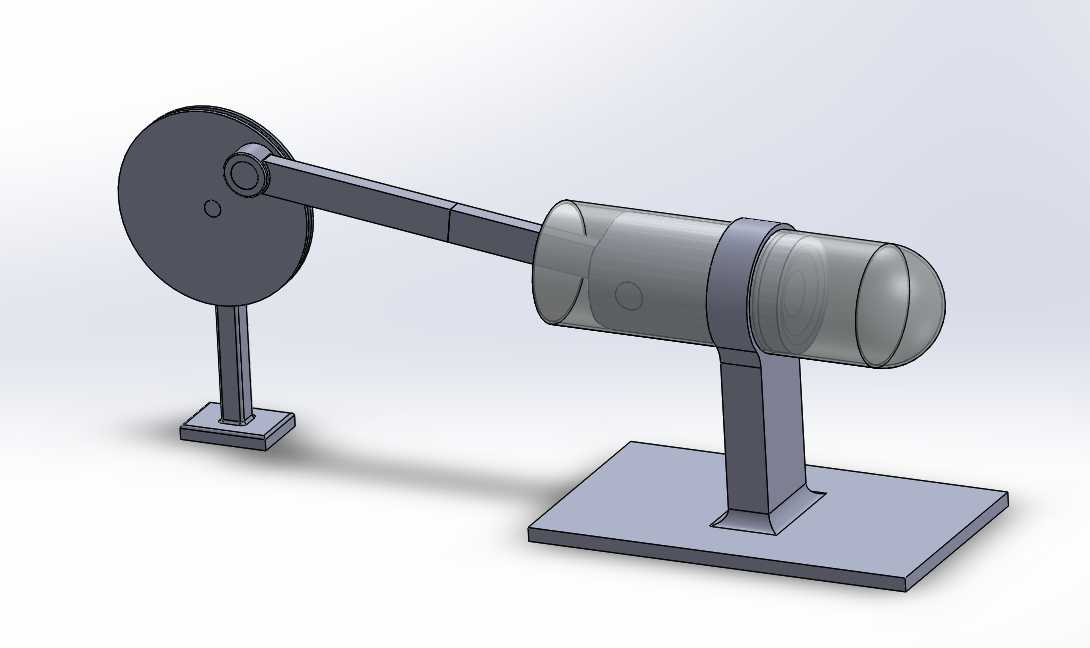

　　这套三维结构围绕外燃式热功转换原理展开，主体由卧式气缸总成、活塞导杆、连杆、飞轮、曲柄销和两组独立支架构成，常用于教学实验台、科普展品、热能原理验证装置以及小型动力演示机构的方案设计。与内燃机依靠缸内爆燃做功不同，该类装置通过外部热源对气缸热端持续加热，工质在封闭腔体内经历膨胀、推移、冷却、压缩的循环过程，依靠压差推动活塞往复运动，再经曲柄连杆把直线运动转换为飞轮的连续旋转。

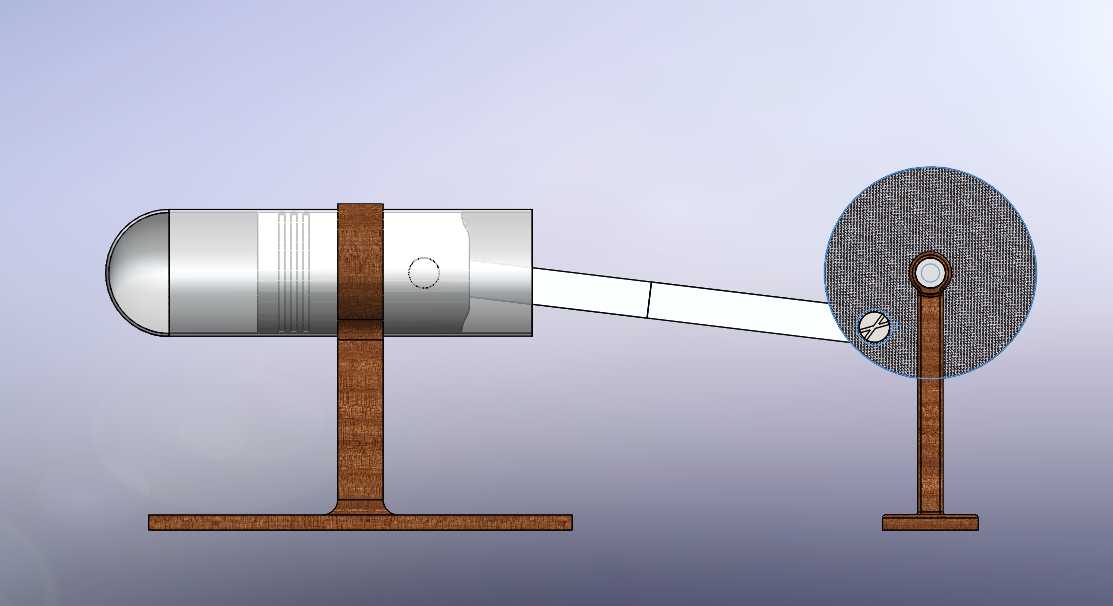

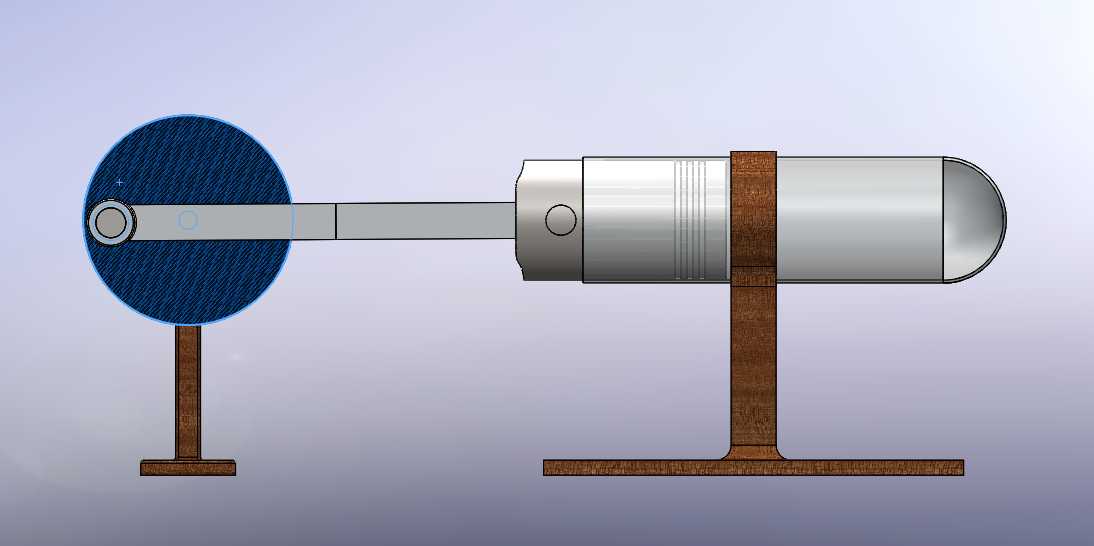

　　从实际布置看，气缸部分采用横向卧式安装，筒体通过中部立式支座固定在长条形底板上；热端位于左侧封闭封头区域，冷端与置换、动力输出结构相邻。缸体表面保留了环向加强纹理和局部装配孔位，便于在细化设计时对应密封段、冷却段和导向配合段。活塞导杆从气缸右端伸出，沿缸体轴线方向做往复直线运动，其末端通过铰接点与细长连杆相连；连杆另一端连接飞轮端的偏心曲柄销，形成典型的曲柄滑块传动链。

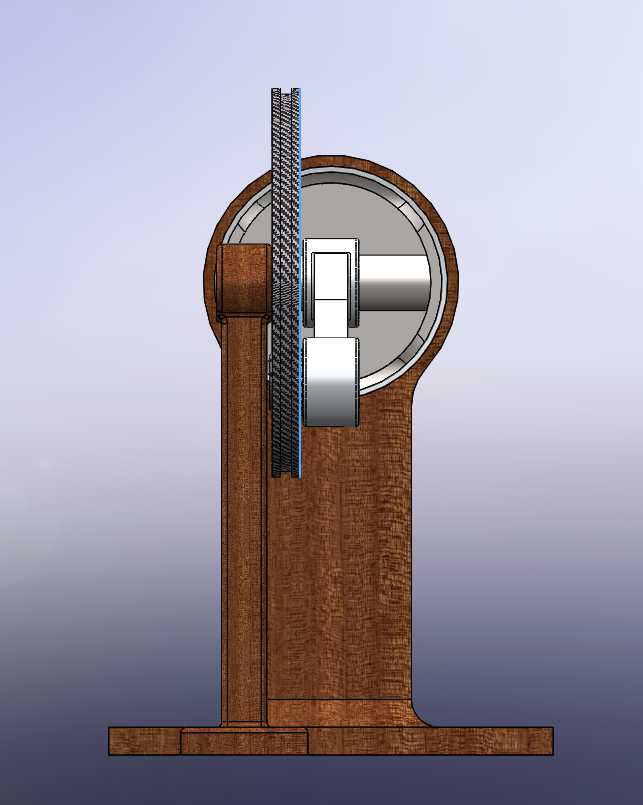

　　飞轮组件布置在气缸右侧，采用圆盘式回转体结构，盘面具有明显的纹理质感，中心通过轮毂与支承轴连接，下部由单立柱支架承托。飞轮在机构中不仅是视觉上的旋转部件，更承担储能和稳速作用：当活塞经过上下止点附近时，曲柄连杆传力效率下降，飞轮依靠转动惯量维持曲轴继续越过死点，使循环能够连续进行。偏心销靠近轮盘边缘布置，决定了曲柄半径，也直接影响活塞行程；连杆两端铰接孔需要保证同轴度和间隙配合，避免运动过程中出现卡滞或侧向附加载荷。

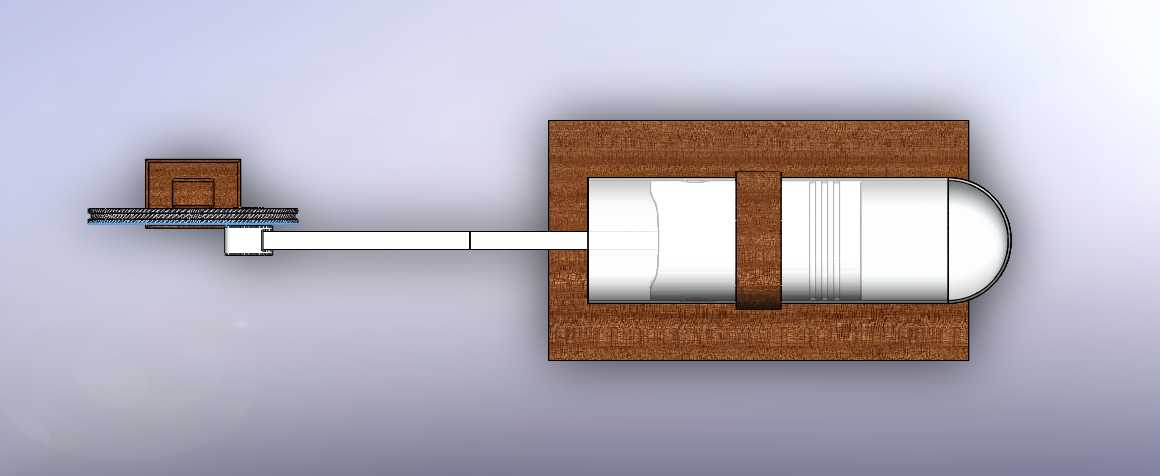

　　支架设计采用较直观的T形落地形式，气缸支座宽度与缸体夹持部位相匹配，飞轮支座则根据轴系高度独立设置。两处支架底部均落在水平基础面上，建模时应重点控制气缸轴线、导杆轴线和飞轮回转中心之间的空间关系：导杆运动方向应与气缸轴线重合，曲柄销回转平面应与连杆摆动平面一致，否则在实体装配中会产生干涉、别劲和异常磨损。底板虽在画面中分段表现，但工程落地时可整合为一块安装平板，通过螺栓或定位销固定两组支架，从而提高整机刚性。

　　外形边界方面，装置长度主要由气缸轴向尺寸、导杆伸出长度、连杆中心距和飞轮位置共同决定，高度方向受飞轮直径和支架高度控制，宽度方向则取决于缸体外径、底板跨度以及飞轮厚度。进行结构选型时，若用于课堂演示，可适当放大飞轮直径以增强转动可视性；若用于紧凑实验箱，则需要缩短连杆并降低支架高度，同时保证热端与支架、底板之间留有隔热距离。安装边界上还应考虑热源位置、冷却区域和观察空间，气缸热端不宜贴近易燃构件，飞轮外缘应预留安全间隙，连杆摆动范围内不得布置线束或其他附件。

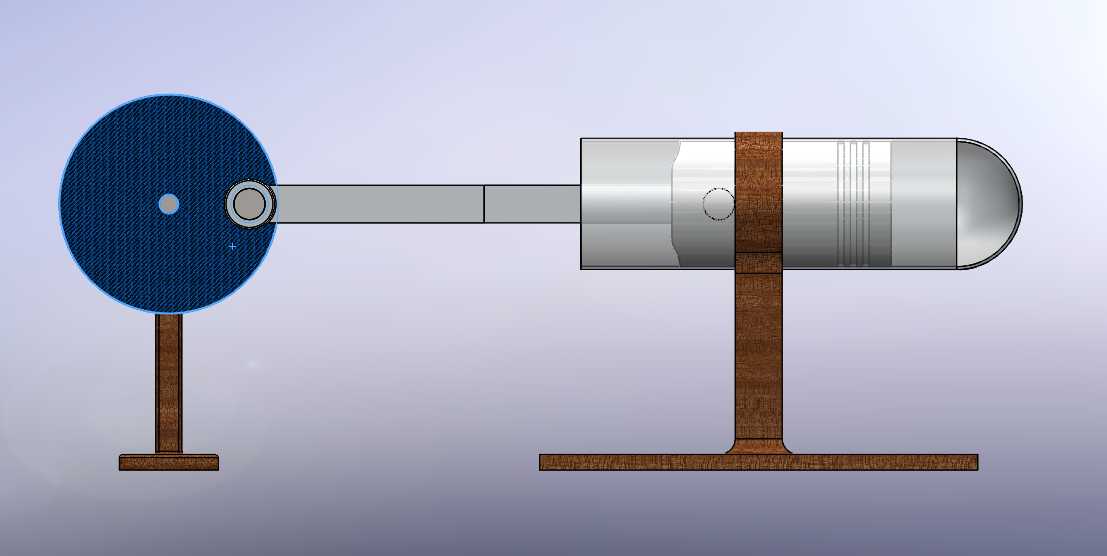

　　建模过程中，运动校核比静态外观更关键。活塞位于行程两端时，连杆与导杆会出现极限夹角，需确认曲柄销、连杆小头和导杆铰接处不与气缸端面、支架立柱发生碰撞；飞轮旋转一周时，连杆会在水平面内小幅摆动，轮盘、销轴和紧固件之间也要保留合理空隙。对于后续工程深化，可在气缸内部补充置换器、换热片、密封件和气道结构，在外部增加酒精灯、电热片或风冷散热件；支架底部可开设长圆孔，用于调整气缸与飞轮之间的中心距，补偿加工误差。

　　整体结构没有复杂箱体和多级传动，零件数量少、运动关系清晰，适合作为热机原理验证、曲柄连杆运动分析、装配干涉检查以及机构动画制作的基础模型。设计时应把热端膨胀、冷端压缩、活塞相位差、飞轮惯量匹配和机架对中关系统一考虑，而不是仅把各零件按外观拼合，这样才能在样机制作或仿真分析中获得稳定、连续、可解释的运转效果。
