双拐式内燃机曲轴传动结构

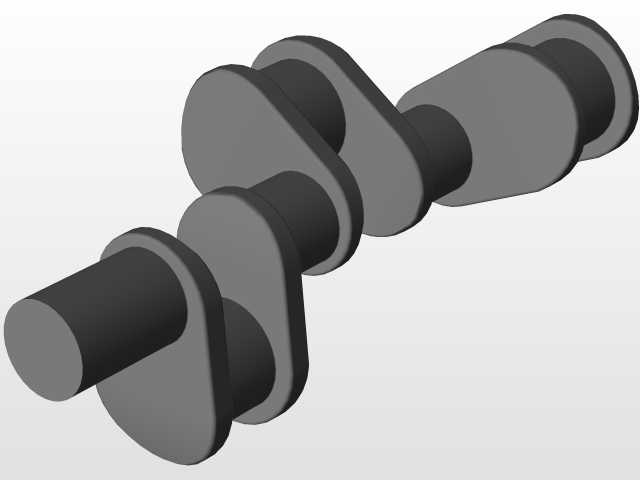

　　曲轴作为往复式动力机械里把活塞直线往复运动转化为旋转扭矩输出的核心承载件，在小排量单缸、双缸内燃机，小型空压机，往复泵以及教学演示用动力总成里都有广泛应用，本次梳理的这款双拐曲轴结构，采用两曲拐错位布置的形式，匹配对应缸数的曲柄连杆机构，可在小型通用汽油机、微型柴油机、便携动力设备以及高校机械原理实训台架中完成动力转换功能。

　　从实际装机的工况边界来看，曲轴工作全程要承受连杆大头传递来的周期性交变燃气压力、活塞连杆组往复惯性力以及旋转离心力的复合载荷，轴颈圆角、曲柄臂过渡位置都是应力集中的高发区域，建模阶段特意在所有轴颈和曲柄臂衔接处保留了连续平滑的圆角过渡，没有出现尖锐直角，既避免后续热处理环节出现应力开裂，也能在长期交变载荷运行下降低疲劳断裂风险。两端的主轴颈作为整根轴的旋转支撑基准，同轴度公差需要严格控制，装配时分别嵌入箱体两侧的主轴承座孔内，轴颈表面预留的加工余量可适配轴瓦、滚动轴承两种不同支撑形式，支撑跨距覆盖多数小型双缸动力箱体的安装宽度，装机时不需要额外改动箱体轴承孔的位置布局。

　　曲拐部分的偏心距直接决定了内燃机的活塞行程，建模时偏心尺寸和配套连杆长度、活塞销位置做了联动匹配，两个曲拐按照设定的相位角错开布置，让两个气缸的做功行程错开，输出扭矩的波动幅度比单拐结构明显降低，整机运转的平顺性更好。曲柄臂采用偏心圆盘式的加厚结构，一方面依靠自身配重抵消部分曲拐和连杆大头旋转产生的离心力，减少主轴颈承受的附加载荷，另一方面圆盘式的外形没有突兀的外伸凸块，曲轴箱内部运转时不会和周边的连杆、机油泵驱动件发生运动干涉，箱体内腔的避让空间设计难度更低。

　　结构设计上把主轴颈、曲柄臂、连杆轴颈做成整体式实心结构，适合采用模锻或者球墨铸铁铸造成型，中小批量生产时也可以直接用圆钢锻坯通过数控车削、偏心夹具铣削完成加工，工艺路线成熟。连杆轴颈的直径和宽度匹配标准小型连杆大头轴瓦的安装尺寸，装配时连杆大头可顺畅套入轴颈，轴向留有合适的窜动间隙，避免热态运转时出现卡滞。轴的一端预留动力输出轴段，可通过键槽、联轴器连接飞轮或者负载输入端，另一端的轴段可布置正时齿轮、机油泵驱动齿轮的安装位，覆盖动力前端附件的传动需求。

　　三维建模过程中所有回转特征均以主轴颈的公共轴线为基准搭建，偏心曲拐的特征通过偏移基准轴后旋转生成，所有配合轴颈的尺寸都按照机械设计的公差规范预留了装配偏差区间，工程师拿到模型后可以直接在此基础上细化圆角滚压工艺、动平衡去重结构、润滑油道开孔位置：润滑油道可从主轴颈内部斜向打通至连杆轴颈表面，压力机油可通过轴瓦油槽持续输送到连杆摩擦面，避免高速运转时出现干磨。外形安装边界方面，整根轴的最大回转半径由曲柄臂的外圆尺寸决定，设计时已经校核了曲拐旋转时的外轮廓包络线，和曲轴箱内壁的安全间隙满足小型动力机械的设计规范，不会出现运转碰擦。这类双拐曲轴结构既可以直接用于小型双缸内燃机的样机开发，也可以作为曲柄连杆机构教学、往复泵动力端设计的参考结构，帮助结构工程师快速完成轴系布局、干涉检查和动平衡初步校核，缩短动力总成的前期开发周期。
