经典T型手柄金属切管器三维建模作品

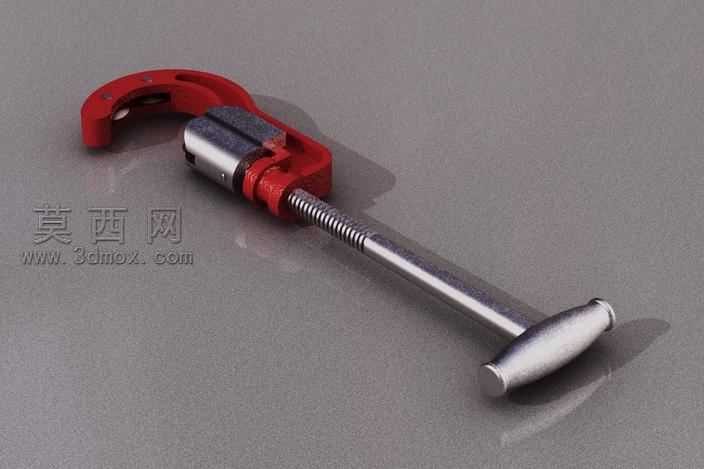

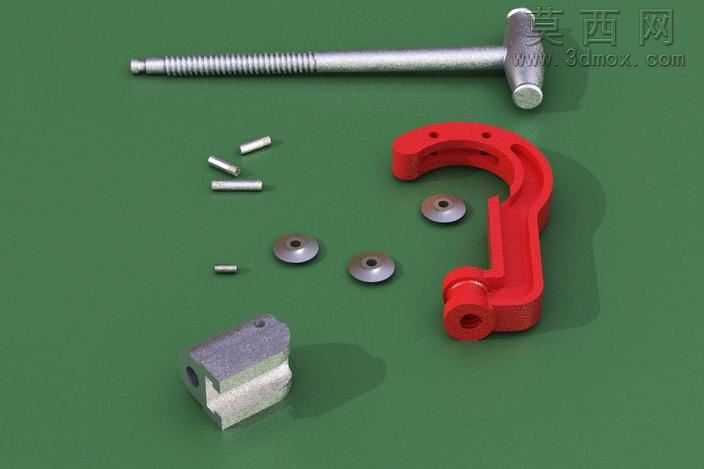

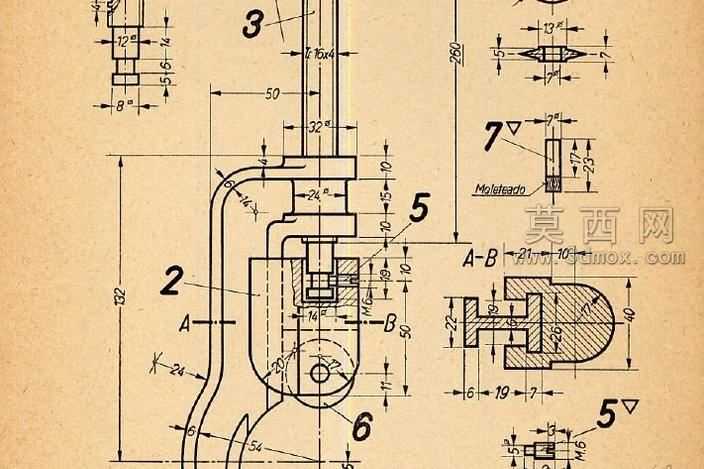

本模型为经典手动T型切管器的三维数字化建模作品，建模过程严格遵循实物测绘的尺寸比例，完整还原了传统切管器的全部功能结构与外观细节。建模阶段采用自底向上的装配设计思路，首先拆分切管器的各个独立零部件：包含红色压铸成型的C型夹架、内置的硬质合金切割滚轮组件、带梯形传动螺纹的调节丝杆、金属T型旋拧手柄、以及夹架内侧的辅助支撑滚轮组，每个零件均单独完成实体建模，保证各部件的装配间隙与实际产品的装配公差完全匹配。材质与渲染阶段，针对不同部件的物理属性分别赋予对应材质：C型夹架部分采用红色喷塑铸铁材质，调整材质参数还原漆面的半哑光质感与细微的颗粒肌理，同时添加轻微的使用磨损痕迹提升真实感；切割滚轮与调节丝杆采用抛光高碳钢材质，还原金属表面的冷调高光与切削加工形成的细微纹理；T型手柄采用镀铬钢材材质，表现出镀铬层的高反射特性与光滑触感；辅助支撑滚轮采用淬火轴承钢材质，还原其高硬度的金属质感。结构设计上，完整还原了切管器的工作原理：通过旋转T型手柄带动梯形丝杆进给，推动切割滚轮向管道外壁施压，配合C型架内侧的两个支撑滚轮抱紧管道，绕管道旋转过程中逐步进给即可完成金属管材的环形切割，建模时特意保留了丝杆与夹架之间的螺纹传动配合关系，切割滚轮与销轴的转动配合关系，可直接用于装配动画制作与工作原理演示。整体渲染采用影棚级柔光布光，在灰色哑光背景上投射柔和的接触阴影，突出切管器的金属质感与结构轮廓，模型细节完整覆盖了实物的倒角、圆角、螺纹牙型、表面标识等细微特征，既可以作为五金工具类产品的展示素材，也可用于管道施工相关的教学演示、场景装配素材使用，模型拓扑结构规整，无破面、重叠面等建模错误，可直接导入各类三维软件进行二次编辑与渲染调整。
