机用平口台虎钳三维结构设计作品

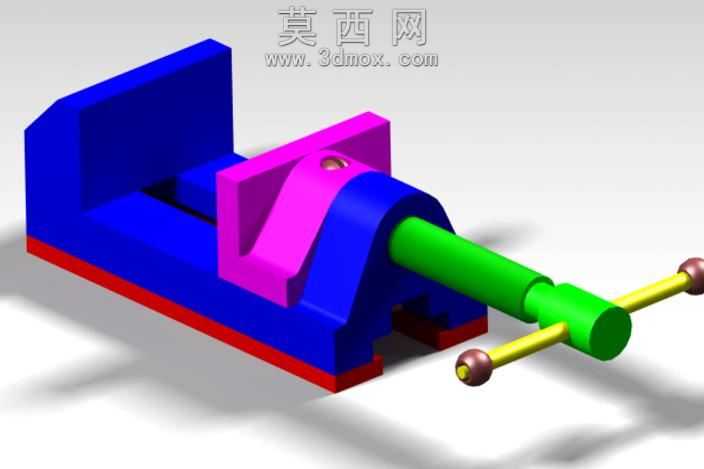

本作品为机用平口台虎钳的三维参数化设计模型，整体建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，采用自底向上的建模思路完成各零部件的独立构建后，按照实际装配约束关系完成整体装配，确保各活动部件的运动自由度符合真实台虎钳的工作原理。模型主体结构包含固定钳身、活动钳身、夹紧块、传动丝杠、操作手柄、底部定位安装座六大核心组成部分，建模过程中对每一处结构细节都做了还原：固定钳身底部设置了与机床工作台匹配的定位卡槽结构，可实现台虎钳在机床工作台上的快速定位与锁紧；固定钳身与活动钳身的夹持面预留了可更换钳口板的安装槽位，还原了真实台虎钳钳口磨损后可快速替换的结构设计；传动丝杠与活动钳身之间采用螺旋传动配合结构，建模时还原了丝杠的梯形螺纹牙型结构，确保丝杠转动时可带动活动钳身沿固定钳身的导轨方向做平稳的直线往复运动，实现工件的夹紧与松脱动作；操作手柄采用穿装式结构设计，两端设置防滑操作端头，还原了真实台虎钳增力操作的结构特性。材质渲染阶段针对不同部件的实际材质属性做了区分设置：固定钳身与活动钳身采用铸铁材质的哑光金属质感渲染，还原铸铁件表面略带粗糙的磨砂质感与深蓝色漆面效果；传动丝杠与操作手柄采用中碳钢材质的亮面金属渲染，还原机加工后金属表面的金属光泽与镀铬处理质感；夹持块部位做了红色防滑涂层的材质效果，底部安装边做了红色封边的漆面处理，不同部件的色彩区分既提升了模型的视觉辨识度，也清晰划分了各功能部件的边界。模型整体结构完整，无缺失零部件，无多余冗余结构，各活动部件之间无干涉问题，可直观展示台虎钳的工作原理与装配关系，可用于机械原理教学、机床工装结构展示、相关产品设计参考等场景，建模过程中对螺纹传动结构、导轨导向结构、夹紧受力结构的还原，充分体现了通用工装夹具的设计逻辑，兼顾了结构实用性与建模的精准度。
