桌面音频配套组件结构设计方案

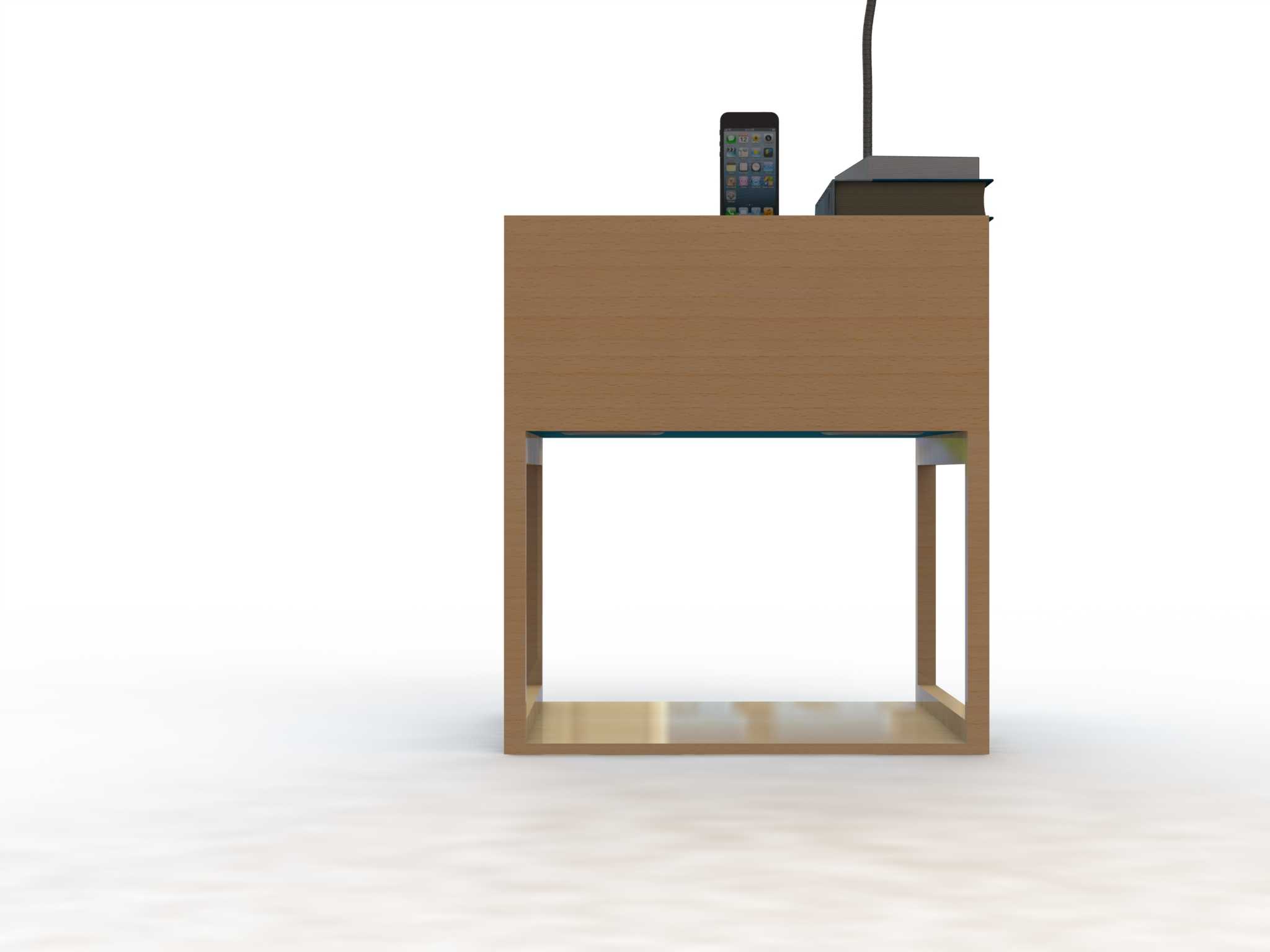

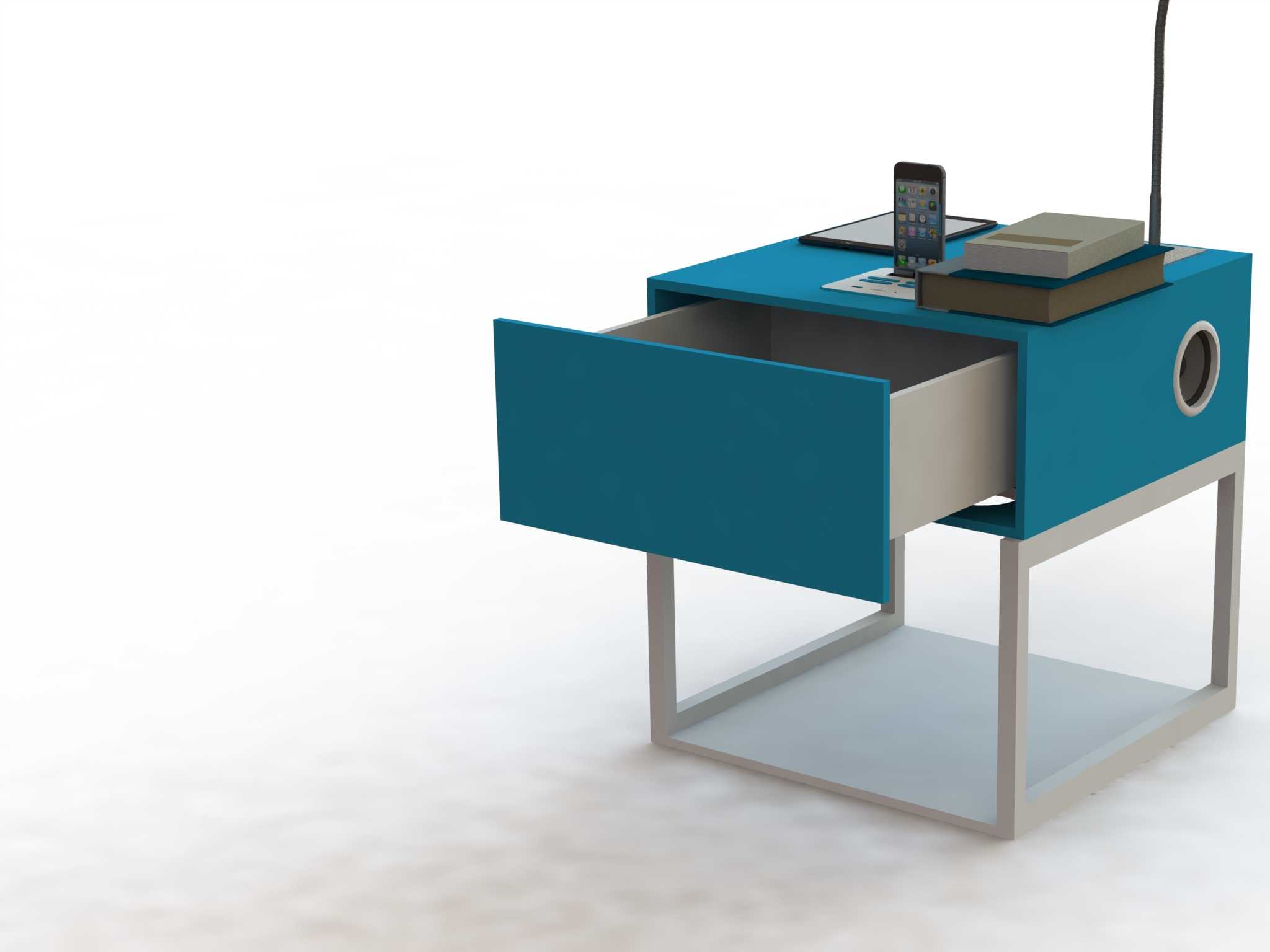

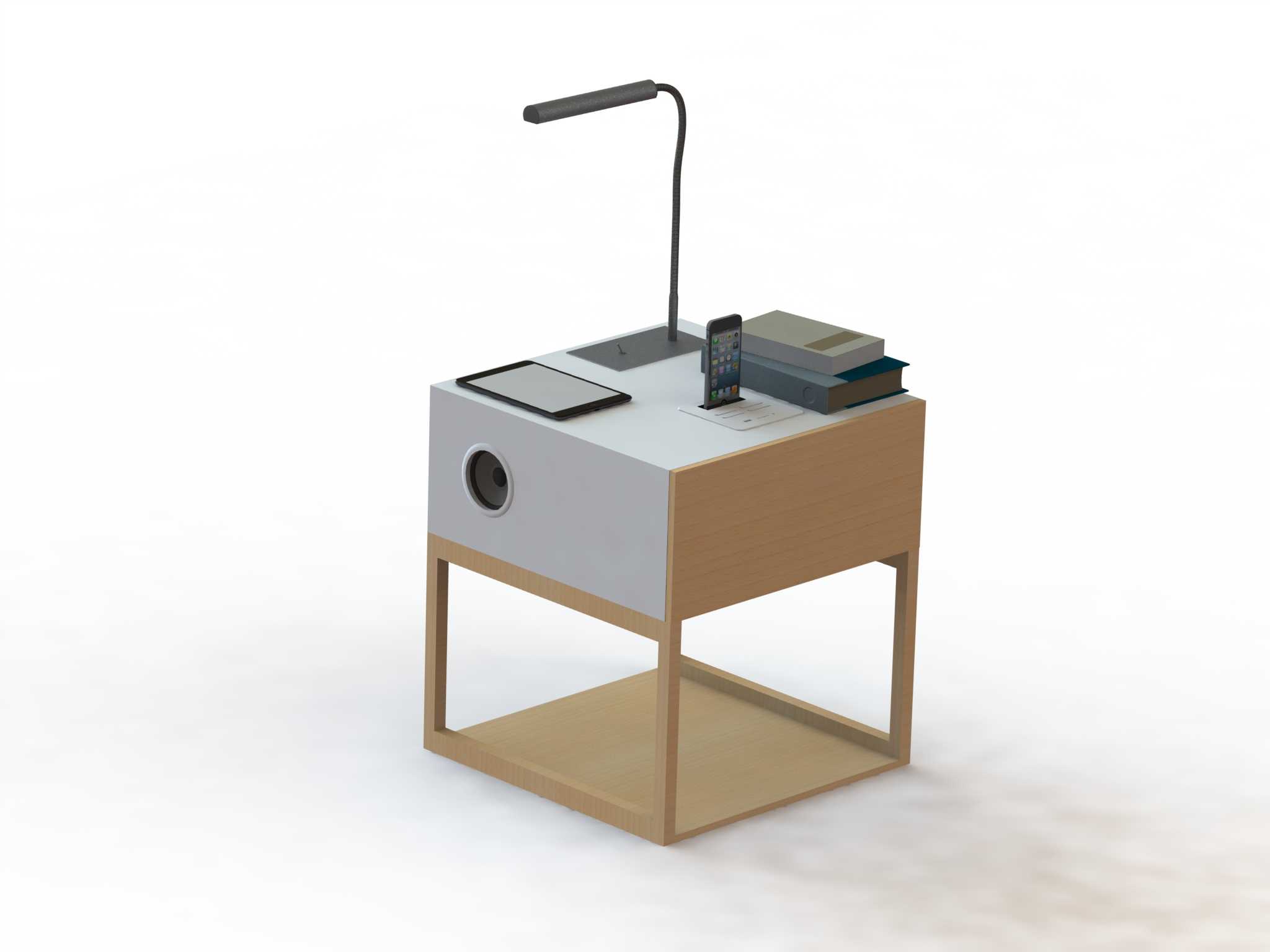

　　这套结构方案围绕桌面近场音频使用场景搭建，核心覆盖小型密闭式音箱单元、配套声学饰件、电气连接组件与供电适配模块，可直接适配桌面端智能移动设备的音频外放拓展需求，适合放置在书桌、床头柜这类小范围使用场景，填补移动设备自带扬声器功率不足、低频表现薄弱的使用痛点。从结构拆分来看，主箱体采用中密度纤维板拼接结构，板材厚度预留12mm的加工余量，内壁预留5mm厚度的吸音棉粘贴空间，箱体正面开设全频扬声器安装沉孔，沉孔深度与扬声器盆架边缘厚度匹配，保证扬声器安装后正面与箱体前面板齐平，无突出结构；箱体侧面开设倒相孔，孔道长度经过声学测算，与箱体容积、扬声器参数匹配，避免低频段出现气流异音。箱体背部预留接线柱安装位，

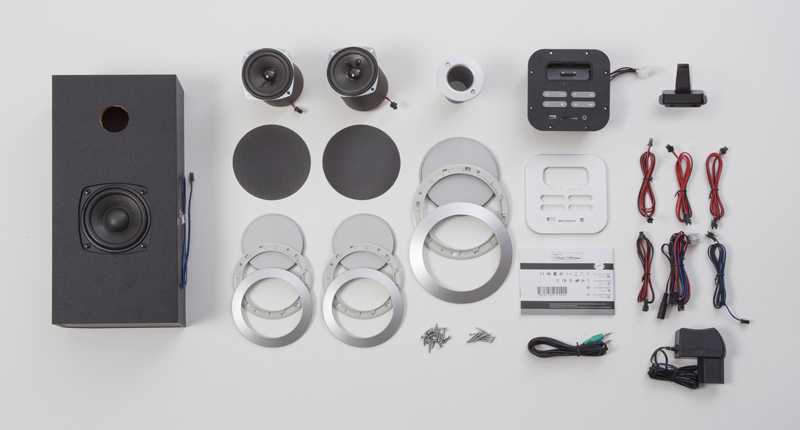

　　接线柱间距预留15mm安全间隙，避免接线时出现短接风险，箱体底部预留3mm厚度的防滑脚垫安装槽，脚垫采用丁腈橡胶材质，放置时可抵消扬声器工作带来的箱体振动，避免出现箱体与桌面共振产生的杂音。配套的扬声器单元包含1只4英寸全频主单元与2只2英寸高音辅助单元，全频单元负责中低频段声音重放，高音单元负责高频段延展，单元安装时均采用硅胶密封圈垫在盆架与安装面板之间，既可以密封安装间隙避免声短路，也可以缓冲单元工作时的振动传递到箱体结构上。配套的声学饰件包含金属装饰圈与防尘网罩，金属装饰圈采用铝合金冲压成型，表面做阳极氧化处理，装饰圈与箱体面板采用卡扣式连接，卡扣均匀分布在圈体内侧，安装后无外露螺丝，保证外观整体性；

　　防尘网罩采用尼龙丝网搭配塑料骨架，骨架边缘做倒圆角处理，安装时卡入装饰圈内侧的预留槽位，可阻挡灰尘进入扬声器振膜区域，同时不会对声音传播造成过多衰减。电气连接部分包含多组不同规格的音频连接线，其中主音箱与副箱的连接线采用带屏蔽层的双芯音频线，线径1.5平方毫米，两端预压冷压端子，可直接卡在接线柱上，避免焊接带来的虚接风险；信号输入线采用3.5mm标准音频插头，适配常规移动设备、电脑的音频输出接口，线材长度预留1.2米，满足桌面端设备连接的长度需求，线材外部采用PVC护套，抗弯折次数满足日常使用的拉扯需求。供电模块采用外置式电源适配器，适配器输出电压与音箱内置功放板参数匹配，适配器外壳采用阻燃ABS材质，表面开设散热格栅，

　　可保证长时间工作时的热量散出，适配器直流输出端采用防反接插头设计，避免用户插反导致功放板烧毁。整套组件的安装边界控制在300mm200mm250mm的空间范围内，所有散件在未组装时可平铺在A3尺寸的工作台面上，组装过程不需要专用工装，仅需要十字螺丝刀即可完成全部装配步骤，适合个人用户自行组装调试。设计过程中对所有配合尺寸都做了公差预留，塑料件与金属件的配合间隙预留0.2mm，木质件的拼接公差控制在0.1mm以内，避免温湿度变化导致木质件胀缩出现装配卡顿的问题；所有外露的金属部件都做了圆角处理，边缘圆角半径不小于1mm，避免组装和使用过程中划伤用户手部。从实际使用角度出发，这套结构的所有易损部件都采用快拆设计，扬声器、接线柱、电源接口这些容易出现故障的部件，都可以在不破坏箱体主体结构的前提下单独更换，降低后期维护成本；箱体表面采用哑光黑色贴皮处理，不容易残留指纹和灰尘，日常清洁仅需要干布擦拭即可，适配多数桌面场景的装修风格，不会显得突兀。
