西门子LOGO系列TDE文本显示操作终端

　　现场小型自动化系统里，纯逻辑模块往往缺少直观的状态反馈通道，运维人员只能靠模块本体上寥寥几颗指示灯判断运行工况，故障排查时要反复对照梯形图与点位表，效率很低。这款文本显示操作终端正是为补足这一环节而建模的，它可以与LOGO系列逻辑控制器配套使用，把内部寄存器、定时器、计数器以及I/O点位的实时数值搬到屏幕上，同时承担参数下发与手动干预的入口角色。

　　从使用场景看，这类终端常见于小型恒压供水柜、养殖环境控制柜、包装辅机、暖通机组以及教学实验台。盘柜厂在做紧凑型电控箱时，往往没有空间布置触摸屏，也不愿意为简单逻辑承担更高的成本，文本面板凭借单色液晶屏加实体按键的组合，恰好落在性价比与可靠性都比较合适的区间。前面板采用嵌入式安装思路，四周预留密封压边，装配时在柜门开孔后由背部卡扣或螺钉压紧，正面可达IP65左右的防护能力，粉尘和冲洗水花不易进入柜内；背部则伸入箱体，深度方向需要为接线端子和通讯线缆留出弯曲半径，盘内布线时要避免与接触器、断路器的散热区直接贴靠。

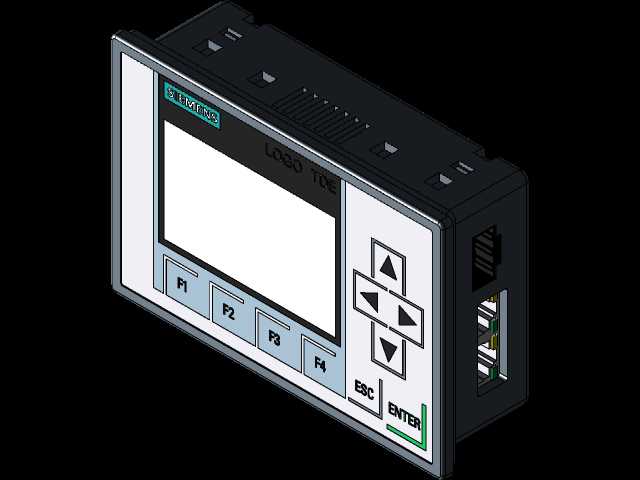

　　建模过程中对前面板布局做了较细致的还原。屏幕区域占据左侧主要面积，周围以浅灰色面板衬托，屏幕下方排列F1至F4四颗功能键，可在程序里自定义为菜单切换、数值确认或快捷操作；右侧是导航十字键，配合ESC与ENTER两颗确认退出键，完成菜单层级的进退与参数修改。按键采用略带弧度的方形造型，指腹按压时有明确的触感边界，十字键的上下左右四个方向分别凸起，戴薄手套操作时也能凭触觉分辨方向。屏幕上方保留了品牌标识条带，面板右下角的ENTER键辅以绿色装饰线，这些细节虽然不影响结构装配，但在渲染评审和对外展示时能明显提升产品的辨识度。

　　壳体主体为黑色工程塑料，顶部和侧面布置了多组散热格栅与卡扣位。散热槽的走向顺着壳体内电路板的发热区域开设，既保证自然对流，又避免大面积开孔导致异物落入；侧面可以看到通讯端口与扩展接口的位置，终端通过专用连接线与逻辑模块通讯，端口周围做了限位台阶，插头插入后不会因柜门震动而松脱。背部壳体的分模线、加强筋和安装挂耳都在模型里有所体现，结构工程师在做柜内布局检查时，可以直接读取终端的外形包络，核对它与线槽、端子排、开关电源之间的安全间隙，尤其是柜门关闭状态下，终端背部元件与柜内元器件的干涉问题能在三维阶段提前暴露。

　　尺寸边界方面，这类文本终端整体宽度接近半个标准小门面积，高度约为宽度的六成，嵌入后正面凸出柜门的厚度较薄，不会影响车间通道；背部深度控制在紧凑范围内，适合200毫米左右深度的小型控制箱。开孔尺寸是盘柜加工最关心的参数，模型前面板的翻边轮廓可直接转换为柜门开孔草图，四角圆角半径与密封槽宽度一并给出，钣金下料时不用再二次估算。接线侧预留的线缆空间建议保持不少于几十毫米的余量，便于通讯插头插拔和后期维护。

　　功能实现上，终端本身不承担复杂运算，核心价值在于把控制器内部的过程量可视化。运行画面可显示当前时间、输入输出状态、定时剩余值以及自定义文本消息，报警触发时屏幕自动切换到提示页面，运维人员按ESC确认或ENTER进入详情，无需连接电脑即可完成大部分日常操作。对于设备OEM厂商而言，这种交互方式足以支撑小型整机的参数管理，比如输送线的延时设定、温控回路的阈值调整、水泵轮换周期的修改，都能通过菜单结构逐层进入。

　　建模时把屏幕显示区单独拆为独立零件，便于后续赋予玻璃或哑光面板材质，按键与壳体之间保留了真实的装配间隙，避免渲染时出现按键糊成一片的问题。内部结构虽然不做完整PCB复刻，但端口位置、壳体壁厚、卡扣弹性臂的大致形态都按实物比例建立，检查装配关系时能够反映真实的拆装顺序。整体模型既可以用于电控箱布局评审、人机工程校核，也能作为样本展示和方案汇报中的可视化素材，帮助结构与电气工程师在设计早期就把面板安装、操作视线和维护空间一并考虑清楚。
